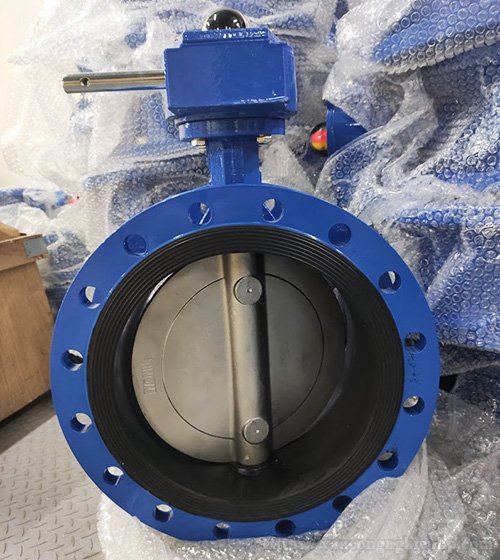

Van bướm tay quay| Gang, inox, nhựa
Van van bướm tay quay
- Kích thước: DN40 – DN1200
- Chất liệu thân: Gang, inox, thép, nhựa,…
- Chất liệu đĩa: Gang, thép, inox , upvc, pph
- Kết nối: kẹp bích Wafer đa chuẩn, 2 mặt bích
- Điều khiển: Hộp số tay quay vô lăng
- Áp lực làm việc: Pn6, Pn10, Pn16,…
- Thương hiệu: Wonil, FAF, SW,….
- Xuất xứ: Hàn Quốc, turkey, Đài Loan, Trung Quốc…
- Tình trạng hàng: Có sẵn
- Bảo hành 6-24 tháng
Mô tả
Van bướm tay quay là gì?
Van bướm tay quay là loại van bướm sử dụng tay quay vô lăng để điều khiển trục quay của van. Đây là cách làm để có lợi về lực cho người vận hành van. Van bướm tay quay nói riêng và van bướm nói chung là loại van công nghiệp đươc sử dụng rộng rãi nhất hiện nay. Van bướm có cấu tạo vô cùng đơn giản nên không gặp các hỏng hóc thông thường mà các loại van khác thường gặp phải. Ngoài ra van bướm có thể dễ dàng lắp đặt cũng như vận hành nên trong các vị trí cần điều tiết dòng chảy van bướm luôn là lựa chọn số 1 của nhà thiết kế.
Thân van có thể làm từ các vật liệu: Gang, inox, thép được phủ sơn bằng lớp sơn tỉnh điện màu xanh hoặc màu ghi đảm bảo cho van hoạt động tốt trong các môi trường khắc nhiệt hoặc nhiệt độ khác nhau .,thân van thường có các lổ dùng để bắt bulong ép van với mặt bích và đường ống. Khi quay vô lăng hoặc gạt theo chiều kim đồng hồ thì van bướm sẽ đóng và ngược lại van sẽ mở. van bướm tay gạt thường mở nhanh hơn là van bướm vô lăng. Van bướm thường được sử dụng các hệ thống dẫn nước, khí nén, bùn…. Van hoạt động ở chế độ đóng hoặc mở hoàn toàn hoặc theo góc mở nhất định.

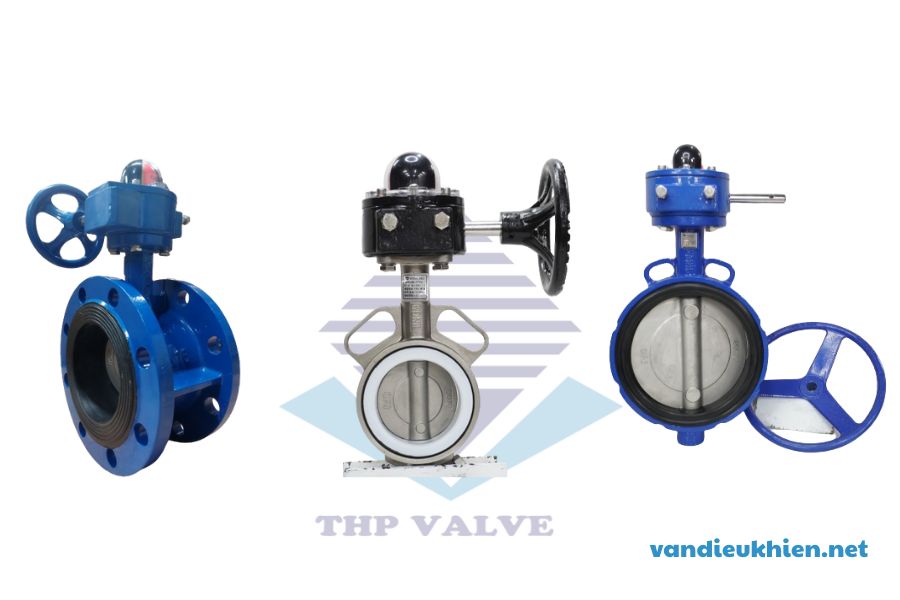

Các loại van bướm tay quay

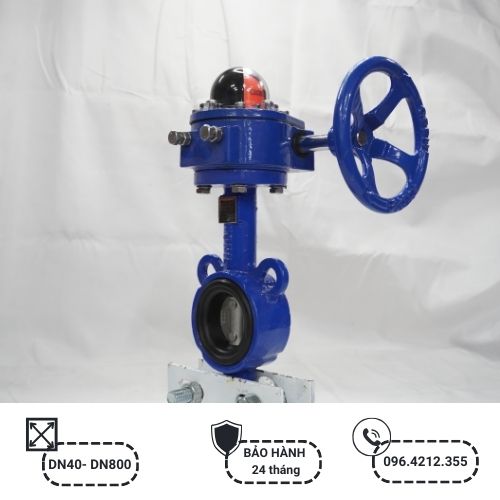

Van bướm tay quay thân gang cánh inox Wonil
|
THÔNG SỐ KỸ THUẬT |
Hình ảnh tham khảo |
|
 |
Van bướm tay quay inox Wonil
|
THÔNG SỐ KỸ THUẬT |
Hình ảnh tham khảo |
|
 |
Van bướm tay quay 2 mặt bích Wonil
|
THÔNG SỐ KỸ THUẬT |
Hình ảnh tham khảo |
|
 |
Cấu tạo van bướm tay quay
Thân van bướm tay gạt là phần dùng để lắp đặt với các hệ thống với các kiểu dạng lắp bích, lug, wafer được làm từ nhiều chất liệu khác như gang, inox, nhựa, thép… Đây là một bộ phận quan trọng chiếm lượng lớn trong van và là bộ khung của van giúp lưu chất đi qua có thể chịu được áp lực làm việc từ lưu chất. Hơn nữa bộ phận này còn giúp chịu tác động từ môi trường bên ngoài tạo nên sự bền bỉ cho van.
Đĩa van, cánh bướm đóng vai trò cho các lưu chất đi qua hoặc chặn dòng chảy không cho lưu chất đi qua. Phần đĩa van giống như cánh bướm chuyển động xoay đóng mở. Bộ phận này được làm từ các chất liệu bền bỉ như gang, thép, inox, nhựa… Đĩa van có 2 dạng chính là dạng đĩa liền nối với trục van hoặc dạng van rỗng để kết nối trực tiếp với tay gạt.
Trục ty, cánh bướm là một bộ phận kết nối và cố định các bộ phận tay gạt với đĩa van bướm nhằm giúp người vận hành có thể đóng mở van. Trục ty van cánh bướm có 2 kiểu kết nối chính là trục ty van nối liền với phần đĩa van và trục van được nối xuyên qua lỗ tâm trong đĩa van. Trục ty van bướm tay gạt được thiết kế chính bằng các chất liệu bền bỉ như thép, inox, nhựa…
Gioăng đệm làm kín: Thiết bị này dùng để đóng kín van khi van nằm trong trạng thái đóng. Gioăng đệm làm kín có nhiệm vụ chính là giúp lưu chất không bị rò rỉ ra ngoài. Thông thường bộ phận này sẽ được làm từ chất liệu chính là EPDM, NBR, PTFE(teflon), silicone, viton,..
Tay quay: Tay quay hộp số vô lăng là bộ phận mà người dùng trực tiếp cầm tay vận hành van, dùng tay quay giúp cho van vận hành 1 cách nhẹ nhàng hơn so với hàng tay gạt.
Mua van bướm tay quay
van bướm tay quay Wonil, FAF, van bướm tay quay nhựa luôn sẵn tại kho hàng Tuấn Hưng Phát. Ngoài ra chúng tôi còn cung cấp rất nhiều loại van bướm khác. Ví dụ như: van bướm tay gạt , Van bướm điều khiển điện, van bướm điều khiển khí nén,… Và các thiết bị công nghiệp khác: Van Bi, van cổng, van 1 chiều, y lọc, khớp nối , đồng hồ nước, đồng hồ áp suất, đồng hồ nhiệt, …Hàng được nhập khẩu trực tiếp đầy đủ giấy tờ, không qua trung gian nẻn giá thành sẽ rất cạnh tranh.
Bạn có thể liên hệ cho hotline 096 4212 355 hoặc mail: hien@tuanhungphat.vn để được hỗ trợ tư vấn và báo giá cụ thể.
