Van bi điều khiển khí nén là gì?

Van bi điều khiển khí nén là dạng van có tác dụng đóng, mở hoặc điều tiết lưu chất bên trong đường ống đi theo góc mà mình muốn. Và điều này được điều khiển tự động bằng bộ điều khiển khí nén chứ không cần con người trực tiếp cầm tay gạt để vận hành van.

Hiện nay van bi điều khiển khí nén được ứng dụng rất nhiều trong hệ thống đặc biệt ở những khu công nghiệp, nhà máy sản xuất. Bởi nó tiết kiệm thời gian và nhân lực, giúp con người kiểm soát hệ thống đường ống 1 cách dễ dàng hơn. Mà chi phí cũng hợp lý.

Cấu tạo và nguyên lý hoạt động

Cấu tạo van bi điều khiển khí nén

Van bi điều khiển khí nén gồm có 2 bộ phận chính đó là thân van bi cơ và bộ phận điều khiển khí nén

Van bi

Hiện nay dòng van bi mặt bích có 2 thiết kế chính là 2 cửa và 3 cửa. Chi tiết từng loại như sau: Van bi mặt bích 2 ngã là dòng thông dụng và khá phổ biến hiện nay bao gồm 1 cửa ra và một cửa vào. Bi van bên trong được đục lỗ xuyên tâm, khi xoay sẽ tạo ra đường để dòng chảy đi qua thực hiện chức năng đóng mở.

Van bi mặt bích 3 ngã có điểm khác biệt so với dòng 2 ngã là dòng van này được thiết kế 3 cửa cho phép lưu chất đi qua cả 3 cửa này hoặc có thể đóng một cửa để cho lưu chất đi qua 2 cửa còn lại.

Ngoài ra van bi mặt bích còn có các dạng van bi tay gạt mặt bích, tay quay, hay có sử dụng bộ điều khiển tự động. Trong mỗi kiểu đều có nguyên lý vận hành khác nhau, phù hợp với từng vị trí lắp đặt, không gian vận hành , nhằm khai thác tối đa được chức năng sử dụng của nó.

Đầu điều khiển khí nén

Đây là bộ phận thực hiện hoạt động đóng mở van với van bướm cơ thì bộ phận này sẽ là tay gạt,tay quay trong trường hợp này van sử dụng bộ điều khiển khí nén có vỏ cấu tạo là hợp kim nhôm chắc chắn bảo vệ xi lanh khí nén ngoài ra trong môi trường tự động hóa thì van còn được sử dụng 1 bộ điều khiển bằng điện.

Nguyên lý hoạt động

Đối với van điều khiển khí nén thì có hai dạng hoạt động đó là dạng tác động đơn và tác động kép chúng ta sẽ đi vào tìm hiểu từng phần :

* Kiểu tác động đơn:

Hệ thống khí nén cấp khí nén cho đường ống. Một van điện từ sẽ làm nhiệm vụ cấp và ngưng cấp khí nén. Khi khí nén được cấp đến đầu điều khiển sẽ làm trục chính giữa quay một góc 90 độ. Hết chu kỳ nó sẽ ngừng lại trục chính giữa sẽ kết nối vơi trục chính của van, làm cho cánh sẽ quay 1 góc 90 độ.Như vậy sẽ làm cho van chuyển từ trạng thái đóng sang trạng mở hoặc ngược lai từ trạng thái mở sang đóng.

*Kiểu tác động kép:

Đây là loại van mà chúng ta sẽ cấp khí nén vào hai cửa. Khi cấp khí nén vào cửa một thì van sẽ chuyển từ đóng sang mở hoặc ngược lại.Khi chúng ta muốn chuyển sang trạng thái ban đầu thì chúng ta lại phải cấp khí nén vào cửa hai. Loại van này được sử dụng rất rộng rãi do tính linh hoạt của nó.

Ưu nhược điểm của van bi điều khiển khí nén

Ưu điểm

• Dễ vận hành sử dụng
• Điều khiển tự động hóa
• Giá thành hợp lý
• Tính ứng dụng cao

Nhược điểm

• Nhiều hàng giả hàng nhái
• chỉ có sẵn từ DN15-DN200

Phân loại van bi điều khiển khí nén

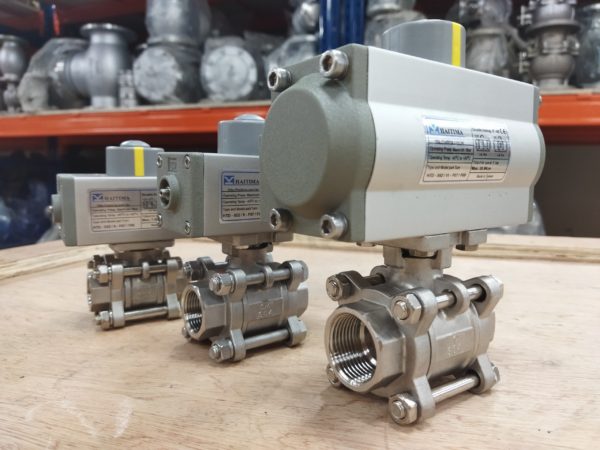

Van bi inox điều khiển khí nén Hatima Đài Loan

Model đầu khí: HTD052 -HTD400

Tiêu chuẩn: IP67/IP68

Kiểu đóng mở: on/off, Tuyến tính

Thân van: inox 304

Gioăng van: PPL

Áp lực PN16

Nhiệt độ: max  180

Lắp bích:

Xuất xứ van: Hàn Quốc/ Trung Quốc

Xuát xứ đầu khí: Hatima Đài Loan

Van bi inox điều khiển khí nén Kosa Hàn Quốc

• Model đầu khí: A50-A300
• Tiêu chuẩn: IP67/IP68
• Kiểu đóng mở: on/off, Tuyến tính
• Thân van: inox 304
• Gioăng van: PPL
• Áp lực PN16
• Nhiệt độ: max  180
• Lắp bích
• Xuất xứ van: Hàn Quốc/ Trung Quốc
• Xuát xứ đầu khí: Kosa/Hàn Quốc

Mua van bi điều khiển khí nén chính hãng

Van bi điều khiển khí nén được công ty TNHH Thương Mại Tuấn Hưng Phát nhập khẩu trực tiếp và phân phối. Hiện tại ở kho sẵn từ các size DN15-DN200, những kích thước lớn hơn cần thời gian nhập khẩu về.

Ngoài van bi điều khiển khí nén, thì Tuấn Hưng Phát còn cung cấp rất nhiều các van điều khiển khí nén khác. Ví dụ  Van bướm điều khiển khí nén, van cổng điều khiển khí nén, van cầu hơi điều khiển khí nén,….
