Giới thiệu van bi điều khiển khí nén DN32

Van bi điều khiển khí nén DN32 là thiết bị sử dụng áp lực khí nén để điều khiển bi van quay 90°. Nhờ cơ cấu truyền lực mạnh và ổn định, loại van này có thể hoạt động liên tục trong môi trường có tần suất đóng mở cao. DN32 tương đương phi 42mm, phù hợp lắp cho đường ống có kích thước trung bình trong các hệ thống nước sạch, khí nén, hơi nóng hoặc hóa chất nhẹ.

Sản phẩm thường được chế tạo bằng inox 304/316, kết nối ren BSP/NPT và sử dụng bộ truyền động khí nén dạng tác động đơn hoặc tác động kép.

Thông số kỹ thuật van bi điều khiển khí nén DN32

Những thông số dưới đây giúp khách hàng dễ dàng chọn đúng model phù hợp với điều kiện vận hành của hệ thống.

Thông số chi tiết:

• Kích thước danh nghĩa: DN32 – 1 1/4 inch
• Kiểu kết nối: Ren ngoài BSP/NPT
• Vật liệu thân van: Inox 304 hoặc Inox 316
• Bi van & trục: SUS304/SUS316
• Gioăng làm kín: PTFE, Teflon, R-PTFE chịu hóa chất
• Áp suất làm việc: PN16 – PN25
• Nhiệt độ: -10°C đến 180°C
• Bộ truyền động khí nén: Tác động đơn hoặc đôi
• Áp lực khí nạp: 4 – 8 bar
• Tiêu chuẩn lắp đặt: ISO 5211
• Xuất xứ bộ điều khiển: Kosaplus – Hàn Quốc, Haitima – Đài Loan

Cấu tạo của van bi điều khiển khí nén DN32

Dưới đây là mô tả chi tiết từng bộ phận để khách hàng hiểu rõ cách mà van tạo ra khả năng đóng mở nhanh và chống rò rỉ vượt trội.

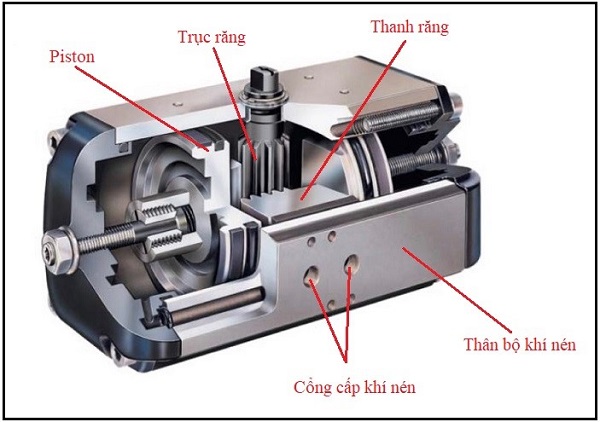

Bộ truyền động khí nén (Pneumatic Actuator)

• Là bộ phận quan trọng nhất tạo ra lực xoay cho van.
• Được chế tạo từ hợp kim nhôm đúc nguyên khối hoặc nhôm chống oxy hóa.
• Bên trong gồm piston kép, lò xo (với loại tác động đơn) và buồng khí nén.
• Hoạt động dựa trên áp lực khí 4–8 bar giúp xoay trục 90° nhanh và mạnh.
• Có hai dạng:
  • Tác động kép (double acting): mở – đóng bằng khí nén.
  • Tác động đơn (spring return): mở bằng khí, đóng bằng lò xo hoặc ngược lại.

Thân van bi inox (Valve Body)

• DN32 thường được làm bằng inox 304 hoặc 316 tùy môi trường sử dụng.
• Thiết kế dạng 2 mảnh hoặc 3 mảnh, chịu áp lực PN16–PN25.
• Khả năng chống ăn mòn cao, phù hợp nước sạch, khí nén, hơi nóng và hóa chất nhẹ.
• Kết nối ren BSP hoặc NPT tùy tiêu chuẩn đường ống.

Bi van (Ball)

• Hình cầu tròn, được đánh bóng bề mặt để giảm ma sát khi xoay.
• Thường chế tạo từ SUS304/SUS316 giúp tăng độ bền, chống gỉ.
• Xoay 90° để đóng hoặc mở hoàn toàn, tạo lưu lượng lớn và ổn định.
• Bề mặt bi càng bóng → độ kín càng cao → tuổi thọ gioăng càng lâu.

Trục van (Stem / Shaft)

• Truyền mô-men xoắn từ actuator xuống bi van.
• Làm bằng thép không gỉ có độ cứng cao.
• Thiết kế chống tuột trục, đảm bảo an toàn khi hệ thống chịu áp lực lớn.
• Trên trục thường có đệm làm kín kép để tránh rò rỉ lên phía trên.

Nguyên lý hoạt động của van bi điều khiển khí nén DN32

Hiểu rõ nguyên lý hoạt động giúp người sử dụng vận hành van đúng cách và lựa chọn loại actuator phù hợp.

Cách thức vận hành

Dưới đây là những môi trường tiêu biểu mà DN32 phát huy hiệu quả tốt nhất.

• Khi cấp khí vào actuator, lực khí nén đẩy piston dịch chuyển.
• Piston tác động lên bộ truyền lực và truyền mô-men xoắn xuống trục van.
• Trục làm bi van xoay 90° để đóng hoặc mở hoàn toàn.
• Với tác động kép, van giữ nguyên trạng thái khi ngừng cấp khí.
• Với tác động đơn, lò xo hồi sẽ đẩy van trở về trạng thái ban đầu (thường là đóng).

Ứng dụng của van bi điều khiển khí nén DN32

Nhờ đặc tính bền bỉ và linh hoạt, van DN32 được sử dụng trong nhiều ngành sản xuất và xử lý chất lỏng – khí – hơi.

Ứng dụng thực tế của van bi điều khiển khí nén DN32

• Hệ thống cấp nước – thoát nước: đóng mở nhanh, chống ăn mòn, phù hợp áp lực trung bình.

• Dây chuyền khí nén: đáp ứng tốt khi cần tần suất đóng mở cao.

• Hệ thống hơi nóng: vật liệu inox chịu nhiệt, không biến dạng khi vận hành.

• Ngành thực phẩm – đồ uống: vật liệu an toàn, không gây ảnh hưởng chất lượng sản phẩm.

• Ngành hóa chất nhẹ: chống ăn mòn tốt với Javen, NaOH, HCl loãng, các dung dịch tẩy rửa.

• Công nghiệp điện tử – bán dẫn: sử dụng cho hệ thống khí sạch yêu cầu độ kín cao.

• Hệ thống tự động hóa: dễ tích hợp với PLC, cảm biến, công tắc hành trình.

Đơn vị phân phối van bi điều khiển khí nén DN32

Công ty TNHH Thương Mại Tuấn Hưng Phát là một trong những nhà cung cấp van công nghiệp lớn tại Việt Nam, chuyên phân phối van bi điều khiển khí nén từ các thương hiệu hàng đầu như Haitima, Kosaplus. Tất cả sản phẩm đều có CO – CQ đầy đủ, bảo hành chính hãng và hỗ trợ kỹ thuật tận nơi.

Lý do nên chọn Tuấn Hưng Phát:

• Hàng chính hãng 100%, tem và chứng từ đầy đủ.

• Kho số lượng lớn, luôn sẵn các size từ DN15 – 50

• Kỹ thuật hỗ trợ chọn van theo môi trường làm việc thực tế.

• Giá cạnh tranh, chiết khấu cao cho dự án – đại lý.

• Cung cấp hóa đơn VAT, CO/CQ theo yêu cầu.

• Giao hàng toàn quốc.
