Bẫy Hơi Đồng Tiền

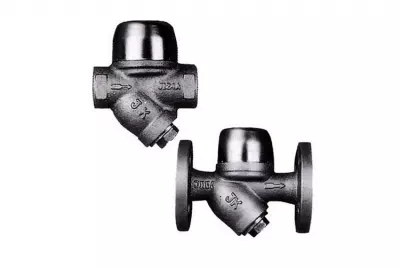

Bẫy hơi đồng tiền

Bẫy hơi đồng tiền là thiết bị cần thiết. Khi bẫy hơi bị hư hỏng thì toàn bộ hệ thống cung cấp nhiệt không thể hoạt động. Bẫy hơi dạng đồng tiền hoạt động xả nước ngưng liên tục theo chu kỳ. Việc mở và đóng cửa hoạt động của bẫy được gây ra bởi sự khác biệt trong các lực tác dụng lên đáy và mặt trên của đĩa van. Những lực này là chủ yếu dựa trên các biến động năng và áp suất của chất lỏng có liên quan: không khí, ngưng tụ, và hơi nước.

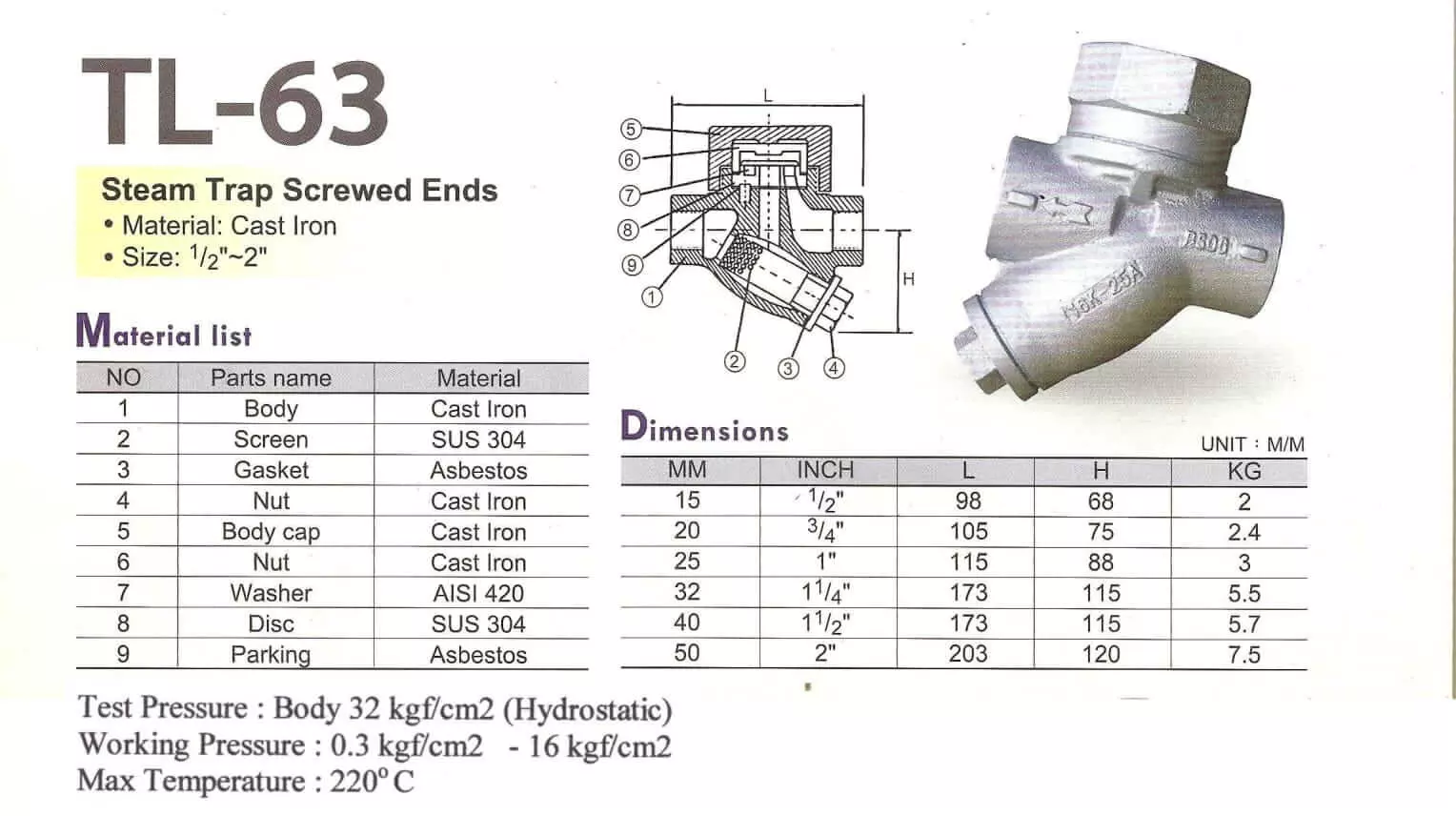

Thông số kĩ thuật của bẫy hơi đồng tiền

– Chất liệu: Gang xám, gang dẻo

– Kết nối: Nối bích tiêu chuẩn BS 4504 PN16

– Áp suất làm việc: Max 16kgf/cm2

– Nhiệt độ: Max 2000C.

– Kích cỡ: DN15 – DN100

– Công dụng: Xả nước ngưng tụ

– Fig: nối ren TD-10NA, lắp bích TD-30NA.

– Sử dụng cho: Xăng, dầu, khí, gas, công nghiệp thực phẩm,
hóa dầu, hóa dược, cấp thoát nước, PCCC…

– Bảo hành 12 tháng

– Hỗ chợ vận chuyển

Nguyên lí hoạt động ưu điểm và nhược điểm của bẫy hơi đồng tiền

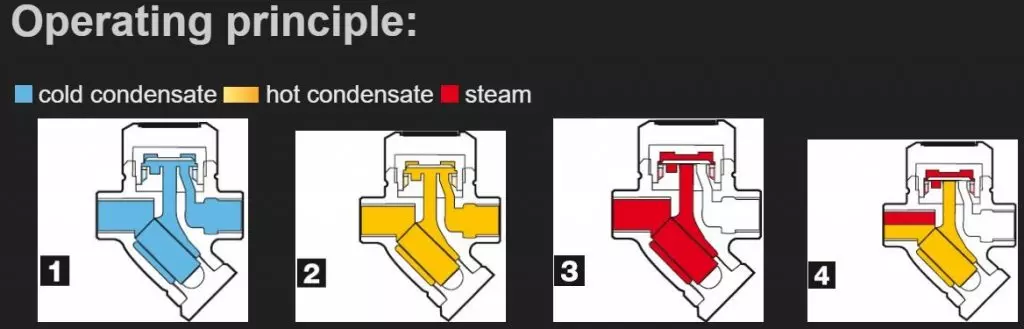

* Nguyên lí hoạt động

Bẫy hơi đồng tiền có hai chu kỳ hoạt động. Bẫy hơi không cho hơi nước thất thoát ra ngoài gọi là chu kỳ đóng và bẫy hơi xả nước ngưng ra ngoài gọi là chu kỳ mở.

Tại thời điểm bắt đầu tăng áp lực của nước ngưng lạnh và không khí nâng cao đĩa. Và được thải ra một cách nhanh chóng.

Khi nước nóng ngưng tụ chảy vào, lúc đó bẫy vẫn còn mở và nước ngưng nóng có thể được thải ra ngoài.

Sau khi nước nóng ngưng tụ có lẫn hơi nóng vào nó. Khi vận tốc của môi chất tăng, áp lực dưới seat tác dụng bởi hơi nước giảm. Đồng thời áp suất trong buồng áp suất trên đĩa tăng. Các đĩa được nhấn xuống và đóng cửa.

Trong khi nước nóng vào bẫy vẫn còn khép kín trong một thời gian nhất định. Hơi nước bên trong buồng áp lực không ngưng tụ. Nước ngưng chảy vào bẫy nhiều hơn làm nhiệt độ giảm xuống. Hơi nước bên trong buồng áp lực cũng đã nguội và ngưng tụ. Kết quả là, áp lực của nước ngưng đến đĩa tăng. Sau đó nước ngưng được thải hồi về hệ thống tạo chu kỳ khép kín. Chu kỳ 2, 3 và 4 lặp lại

* Ưu điểm

Do thiết kế nhỏ gọn và hiệu quả về chi phí. Bẫy hơi đồng tiền  được sử dụng rộng rãi trong các ứng dụng nơi nước ngưng. Phải được loại bỏ ngay lập tức từ đường ống dẫn hơi và thiết bị hơi nước.

 Bẫy hơi đồng tiền có thể được sử dụng áp lực và hơi nhiệt cao. Không bị ảnh hưởng bởi búa nước hoặc rung. Việc chế tạo bằng thép không gỉ có khả năng chống ăn mòn.

* Nhược điểm

Bẫy hơi nhiệt động lực học sẽ không làm việc một cách tích cực vào. Do các áp lực khác biệt rất thấp, khi vận tốc của dòng chảy trên mặt dưới của đĩa là không đủ để xảy ra.

Việc xả nước ngưng tạo tiếng ồn ào. Yếu tố này có thể ngăn cấm việc sử dụng một cái bẫy hơi ở một số địa điểm.
