Van cánh bướm KVS

Van cánh bướm KVS

Van cánh bướm KVS là loại van bướm có xuất sứ từ Thổ Nhĩ Kỳ đã và đang được công ty chúng tôi nhập khẩu trực tiếp không qua nhà phân phối với đầy đủ các loại giấy tờ xuất nhập khẩu. Van có dải kích thước rất đa dạng từ DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN550, DN600. Van có hai điều điều khiển hoạt động đơn giản là tay gạt và tay quay (vô lăng) cùng kiểu kết nối kẹp kết nối dễ dàng tới đường ống nhưng vẫn đảm bảo sự vững chắc.

Với vật liệu thân bằng gang, có độ bền cao nên được ứng dụng rất rộng rãi trong môi trường nước sạch, nước thải, hóa chất, chu trình HAVC, hệ thống PCCC. Ưu điểm nổi bật của dòng van cánh bướm KVS chính là độ bền cao, khả năng vận hành trơn tru, dễ dàng lắp đặt, vận hành, bảo trì, thay thế. Sản phẩm được chúng tôi bảo hành 12 tháng hỗ trợ lắp đặt và vận chuyển trên toàn quốc.

Cấu tạo và nguyên lý hoạt động của van

Cấu tạo

Van cánh bướm KVS có cấu tạo đơn giản như các loại van bướm thông thường. Được cấu tạo bằng 5 bộ phận chính như sau :

* Thân van: Thân van được đúc hình vòng tròn bằng chất liệu gang chịu được nhiệt độ và áp lực cao. ngoài ra còn được phủ 1 lớp sơn Epoxy dầy bên ngoài để bảo vệ sự ăn mòn bên ngoài môi trường, chính vì thế và van có tuổi thọ sử dụng khá cao.

* Đĩa van: Đây là phần quan trọng góp phần tạo lên cái tên của van hay còn được gọi là cánh bướm. Lý do có cái tên như vậy là bởi vì nó được thiết kế hình tròn chia đôi dạng hình cánh bướm lên người ta gọi van cái tên như thế. Thông thường phần này cấu tạo bằng chất liệu inox nhưng trong một vài trường hợp thì nó cũng được cấu tạo từ chất liệu gang, phần này được tiếp súc trực tiếp với lưu chất đi qua quan và được kết nối với trục van để thực hiện hoạt động đóng/mở van.

* Trục van: có thiết kế hình trục và cấu tạo bằng chất liệu inox hoặc thép hợp kim. Đây là phần kết nối giữa đĩa van và bộ phận điều khiển hoạt động (tay gạt,vô lăng)

* Zoăng làm kín: Đây là phần đảm bảo không sảy ra hiện tượng rò rỉ lưu chất giữa thân và cánh van được cấu tạo từ chất liệu cao su tiêu chuẩn chịu được nhiệt độ và sự ma sát cao.

* Bộ phận điều khiển: Phần này là phần điều khiển hoạt động đóng mở và truyền lực cho trục để thực hiện đóng mở van, nếu là 1 van cơ bình thường thì bộ phận này sẽ là tay gạt hoặc tay quay nhưng trong các trường hợp van  được sử dụng trong các môi trường tự động hóa thì van được thay thế bộ phận đó thành bộ điều khiển điện hoặc bộ điều khiển khí nén.

Nguyên lý hoạt động của van

Van bướm sử dụng bộ phận điều khiển van (tay gạt, vô lăng, bộ điều khiển) tác động lên trục van điều khiển lá van quay từ ví chí đóng (0 độ) tới vị trí mở (90 độ) tùy thuộc theo nhu cầu của người sử dụng

– Khi van trong trạng thái được đóng kín (góc mở lá van 0°) lá van sẽ ngăn chặn hoàn toàn dòng chảy trong đường ống và khi van được mở hoàn toàn (góc mở lá van 90°) lá van sẽ nằm song song với dòng chảy, lưu lượng dòng chảy trong đường ống là lớn nhất.

– Ngoài ra chúng ta có thể mở lá van theo các góc mở khác nhau để điều tiết lưu lượng dòng chảy tuy nhiên nhà sản xuất khuyến cáo việc mở lá van dưới 90° sẽ làm giảm tuổi thọ của van

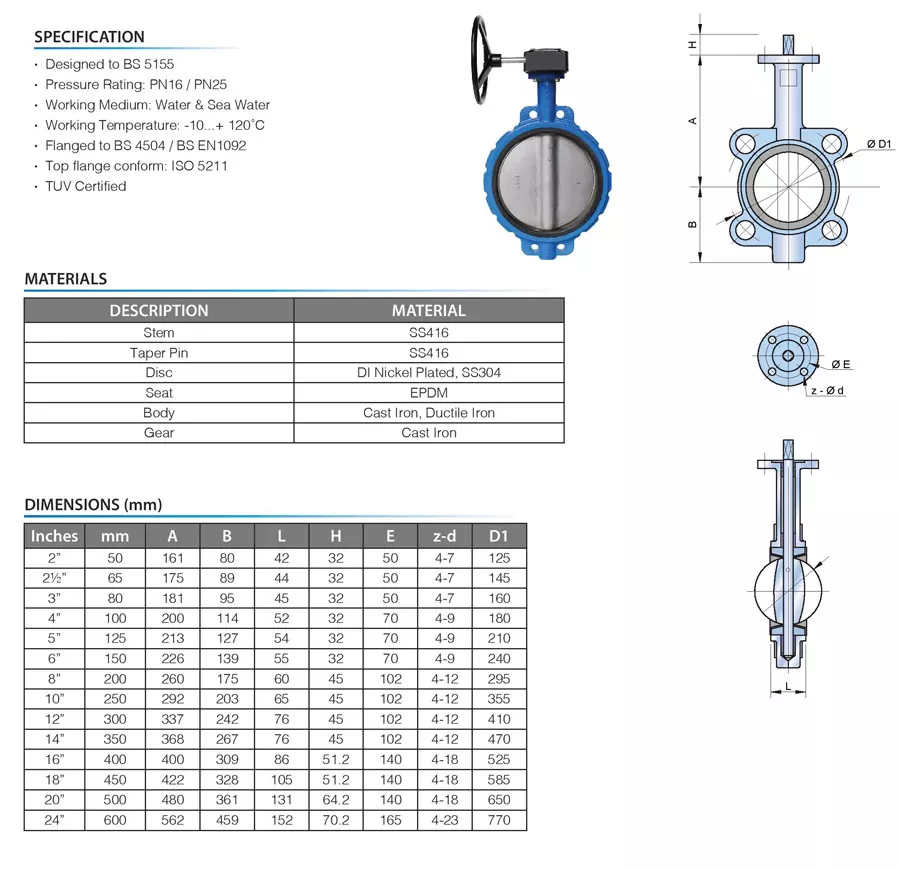

Hình ảnh catalog sản phẩm

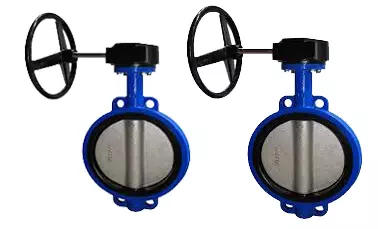

Van cánh bướm KVS tay quay

Van cánh bướm KVS tay quay
