Van bướm có hộp số
Van bướm có hộp số là loại van điều khiển bằng tay quay gắn thêm hộp số để giúp van vận hành nhẹ nhàng thường là những loại van bướm có kích thước lớn .nhập khẩu trực tiếp giá tốt.
Kích thước: DN50 – DN900 – Áp lực: PN10, PN16, PN25
Chất liệu van: Inox, Gang, Thép, Nhựa
Gioăng làm kín: EPDM/ Heat EPDM/ Silicone/ PTFE/FPM/CSM
Nhiệt độ: 180°C – Kết nối: Mặt bích – Vận hành: Tay quay
Môi trường: Chất lỏng, khí, hơi – Hãng: Wonil, Samwoo, AUT,
Xuất xứ: Hàn Quốc, Đài Loan, Malaysia, Trung Quốc
Bảo hành 12 tháng – Tình trạng hàng có sẵn
Mô tả

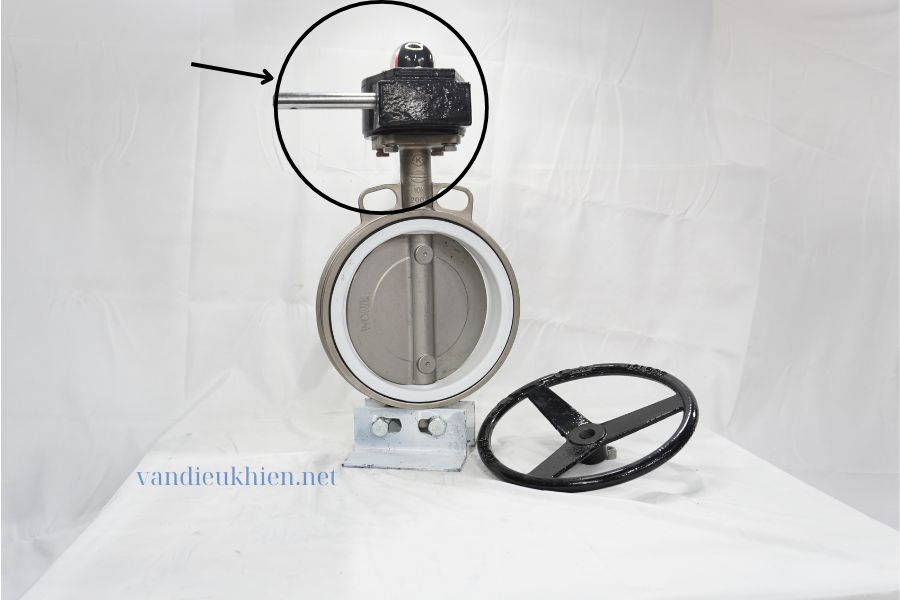

Van bướm có hộp số

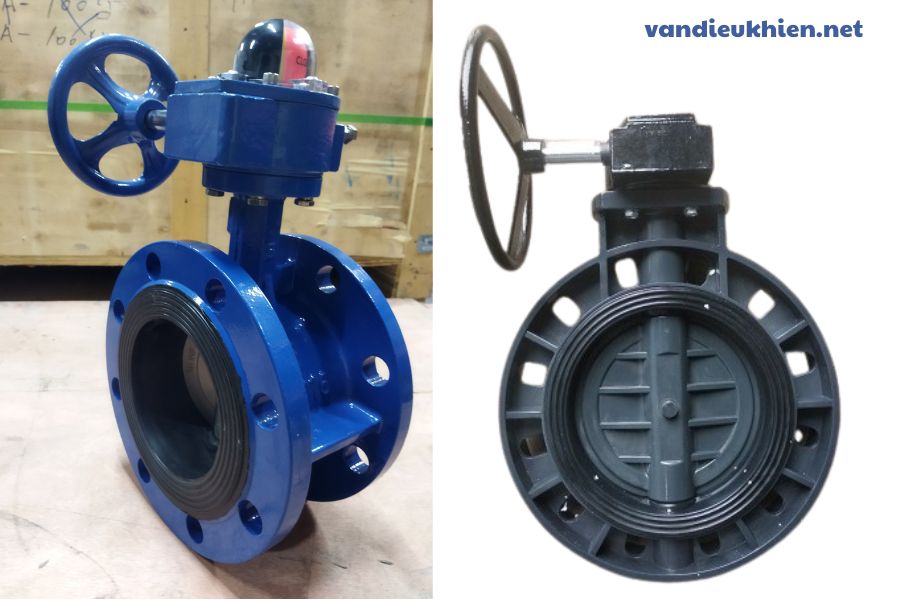

Van bướm là thiết bị dùng để điều tiết lưu lượng đi chất lỏng, khí, hơi đi qua van. Van bướm có cấu tạo cánh van làm bằng kim loại dạng ép phẳng xoay tròn trong gioăng lam kín cao hoặc Teflon do sự tác động của trục. Trục van được kết nối bên ngoài với Tay quay, Bộ điều khiển khí nén, Bộ điều khiển điện giúp cho van mở đóng tại vị trí của van.Van bướm có hộp số là dạng van bướm tay quay thiết bị van bướm được vận hành bằng tay quay, tại vị trí kết nối vô lăng tay quay và trục là bộ phận hộp số giúp vận hành trợ lực dễ dàng. Được thiết kế dùng cho các hệ thống lớn và nhu cầu sử dụng, các hệ thống lớn cần sử dụng hệ thống hộp số van bướm để giảm bớt lực đóng mở.Là loại van được làm từ nhiều vật liệu khác nhau, tùy vào như cầu và yêu cầu của môi trường mà hệ thống đang hoạt động như: Van bướm hộp số thân gang cánh inox, van bướm hộp số gang, van bướm hộp số thép…
Được nhập khẩu trực tiếp từ các nước Hàn quốc, Đài Loan, Malaysia, Trung Quốc, do các hãng nổi tiếng cung cấp Samwoo, Wonil, Emico, AUT….với đầy đủ giấy tờ cùng nhiều loại kích thước đa dạng chất liệu để người sử dụng lựa chọn.Sản phẩm được bảo hành 12 tháng hỗ trợ vận chuyển và được nhân viên kĩ thuật tư ván chọn và lắp đặt van.
Các bước chuẩn bị và lưu ý khi lắp đặt van
* Các bước chuẩn bị khi lắp đặt van
– Đảm bảo điều kiện làm việc (áp suất và nhiệt độ) nằm trong khả năng quy định của van bướm được lắp đặt.
– Đảm bảo rằng vật liệu cấu tạo nên van bướm tương thích về mặt hóa học với môi trường chảy trong đường ống.
– Kiểm tra các đầu mặt bích của van và các mặt bích trên đường ống để đảm bảo các bề mặt được sạch sẽ và không có lỗi. Các đường ống cũng cần được kiểm tra để căn chỉnh phù hợp.
– Khoảng cách giữa các mặt bích ống phải được kiểm tra để đảm bảo đủ khe hở cho việc lắp đặt van.
– Các thiết bị xử lý vật liệu thích hợp nên có sẵn để nâng các van lớn vào đúng vị trí.
– Van bướm là loại van hai chiều có thể được lắp đặt với dòng chảy theo hướng, chiều dọc hoặc chiều ngang. Van nên được lắp đặt với thân ở vị trí nằm ngang; điều này sẽ giảm thiểu độ mòn của vòng làm kín bằng cách phân bổ trọng lượng thân và đĩa. Ngoài ra, nếu phương tiện bị mài mòn, vị trí thân ngang tạo ra hiệu ứng tự xả sẽ kéo dài tuổi thọ của van.
– Kiểm tra xem kích thước đường ống hiện có phù hợp với kích thước đầu vào và đầu ra của van bướm được lắp đặt và không có nhiễu.
– Vì vòng làm kin có thể tự làm kín giữa các mặt bích, nên không cần thêm miếng đệm hay giăng cao su.
* Lưu ý chung khi lắp đặt van
– Van bướm không được khuyến nghị cho lưu chất là hơi nóng
– Để tránh làm hỏng vòng làm kín do nhiệt, không nên lắp van vào mặt bích khi hàn mặt bích vào hệ thống đường ống.
– Van không nên được cài đặt trong khu vực không thể kiểm tra.
– Van bướm tay gạt có sẵn lên đến 12”, nhưng tùy thuộc vào tốc độ dòng chảy và các yếu tố khác, các van lớn hơn có thể yêu cầu người vận hành thiết bị đóng hoàn toàn
– Đảm bảo mở van hoàn toàn trước khi thử nghiệm vòng lặp của hệ thống đường ống được thực hiện với áp suất đường của các van được kiểm tra.
– Khi các van cần được tháo dỡ khỏi đường ống để bảo trì hoặc bất kỳ nguyên nhân nào khác, đảm bảo triệt để: giảm áp lực dòng trước. Nới lỏng bu lông đường ống dưới áp lực lớn là nguy hiểm và có thể gây rahư hỏng van. Bất kỳ chất lỏng còn lại bên trong đường ống phải được tháo hoàn toàn.
– Các van không bao giờ được lắp đặt khi điều kiện lưu chất có thể vượt quá định mức của van liên quan đến áp suất, nhiệt độ hoặc phương tiện vận hành. Việc không tuân thủ cảnh báo này có thể dẫn đến thương tích cá nhân hoặc thiệt hại tài sản.
Ứng dụng của van
Qua các đặc điểm kỹ thuật của van bướm chúng ta sẽ nhận ra ứng dụng van bướm bao gồm:
- Van bướm được ứng dụng được cho hệ thống dây truyền nhà máy sản xuất
- Van được ứng dụng được cho hệ thống cấp thoát nước sạch và nước thải
- Van bướm sử dụng cho các hệ thống phòng cháy chữa cháy tòa nhà
- Van có thể kết hợp với các động cơ điện và khí nén hoạt động một cách dễ dàng
