Van bướm Wonil Hàn Quốc
Van bướm Wonil Hàn Quốc được nhập khẩu trực tiếp với giá thành tốt với đầy đủ giấy tờ CO,CQ.Sản phẩm có nhiều cấu tạo chất liệu và kích cỡ được bảo hành 12 tháng hỗ trợ vận chuyển.
Kích cỡ van: DN40 – DN500
Chất liệu: Gang, inox – Đĩa, trục van: Inox
Gioăng làm kín: Cao su EPDM – NBR, teflon
Kiểu kết nối: Wafer, lắp bích – Tiêu chuẩn: JIS 10K – 16K
Áp lực làm việc: PN10 – PN16 – Nhiệt độ làm việc: 0 ~ 180°C
Xuất sứ : Hàn Quốc – Đầy đủ giấy tờ
Hàng luôn có sẵn – Bảo hành: 12 tháng
Mô tả
Van bướm Wonil Hàn Quốc

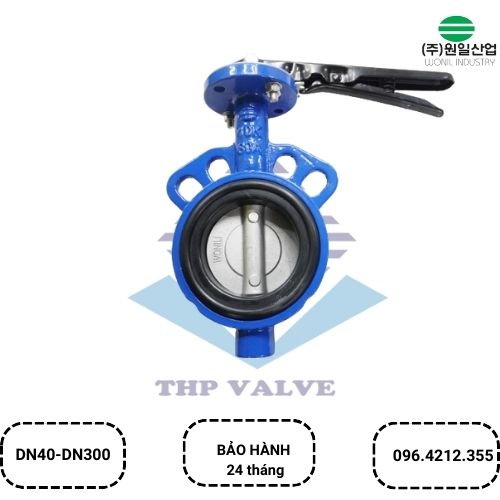

Đối với dòng van bướm Wonil thân được sơn phủ lớp sơn bóng màu xanh eboxy, gioăng EPDm chịu nhiệt cũng như cánh van được làm inox304 đảm bảo thích hợp được cho nhiều môi trường làm việc khác nhau.Hiện nay các kích cỡ van bướm Wonil tay gạt chúng tôi có các kích cỡ từ DN40- DN50- DN65-DN80-DN100-DN125-DN150-DN200-DN250-DN300.Dòng tay quay thì có kích cỡ từ DN50 đến DN500.Là dòng van bướm nhập khẩu trực tiếp từ Hàn Quốc mọi quy trình của van đều được kiểm tra chất lượng trước khi cho ra thị trường.

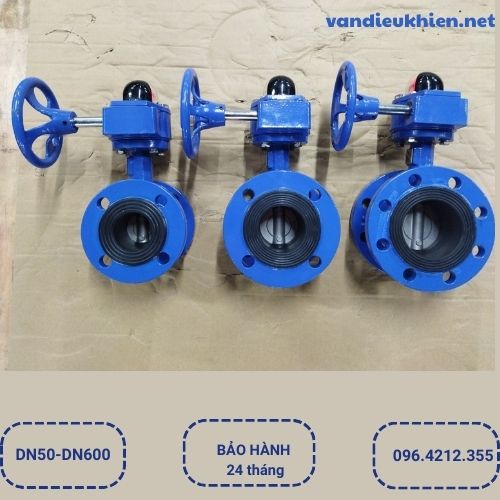

Đây là dòng van được sản xuất công nghệ châu âu với áp làm việc PN10/PN16 hay PN25 thích hợp cho các bạn có thể sử dụng cho nhiều hệ thống từ nước sạch hay nước thải. Van bướm Wonil có hai kiểu kiểu tay gạt và tay quay hàng với số lượng lớn trong kho giúp chúng ta có nhiều lựa chọn hơn.Khi mua hàng có đầy đủ giấy tờ CO,CQ bảo hành 12 tháng hỗ trợ giao hàng và lắp đặt.
Cấu tạo và nguyên lý hoạt động của van
* Cấu tạo
Van được cấu tạo bởi 05 thành phần chính: Thân van, Vòng đệm, lá van (đĩa van), ty van và hộp số tay quay (tay gạt)
– Thân van : được đúc từ gang cầu FCD450,inox,nhựa,… hai mặt được phủ bởi lớp sơn epoxy cao cấp với độ dày ≥300 μm.
– Vòng đệm : Sản xuất từ cao su EPDM độ bền cao, được đúc sẵn cố định vào thân van, phù hợp với tiêu chuẩn nước sạch. Khả năng đàn hồi của vòng đệm là yếu tố làm tăng độ kín của van.
– Lá van : dạng đĩa tròn hình cánh bướm được sản xuất từ Inox CF8/CF8M, phù hợp với cả môi trường nước sạch và nước thải.
– Ty van : sản xuất từ Inox 304/316/420, gồm hai phần trên và dưới được gắn cố định vào lá van đối xứng nhau theo chiều thẳng đứng.

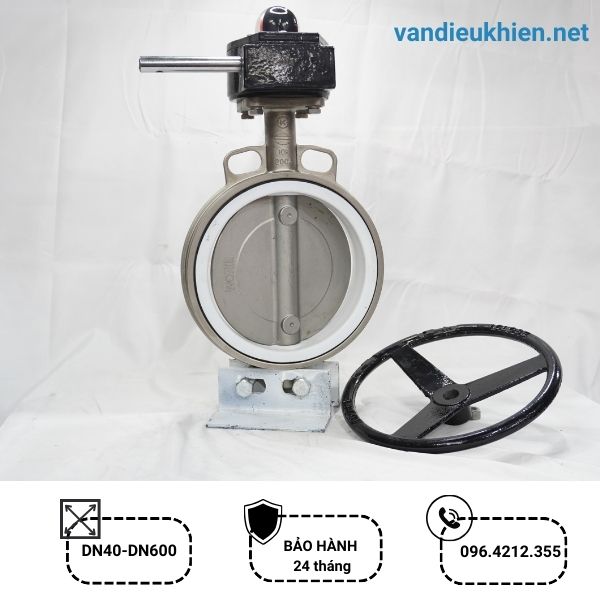

– Hộp số tay quay,tay gạt : được sản xuất từ thép không rỉ, gắn cố định vào thân trên của van bằng bu lông và đai ốc, có gắn một tay quay dạng vô lăng giúp vận hành nhẹ nhàng khi đóng mở.
Ngoài ra còn một số bộ phận khác như : Bulong,ốc,…
* Nguyên lý hoạt động
Khi van được đóng kín (góc mở lá van 0°) lá van sẽ ngăn chặn hoàn toàn dòng chảy trong đường ống và khi van được mở hoàn toàn (góc mở lá van 90°) lá van sẽ nằm song song với dòng chảy, lưu lượng dòng chảy trong đường ống là lớn nhất. Ngoài ra chúng ta có thể mở lá van theo các góc mở khác nhau để điều tiết lưu lượng dòng chảy tuy nhiên nhà sản xuất khuyến cáo việc mở lá van dưới90° sẽ làm giảm tuổi thọ của van.
Những lưu ý khi lắp đặt van

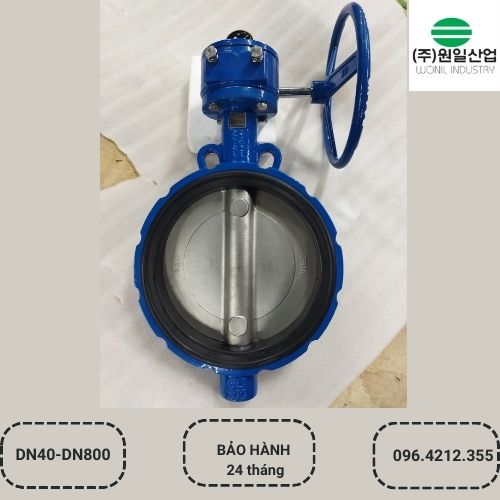

Van bướm Wonil Hàn Quốc tay quay được lắp đặt vào hệ thống dạng kẹp nên khi lắp đặt cần lưu ý một số điểm sau:
– Mở lá van bướm ở góc mở khoảng 1/4 trước khi lắp đặt để tránh biến dạng vòng đệm cao su khi siết quá chặt, có thể gây kẹt lá van hoặc rò rỉ nước.
– Khoảng cách giữa hai mặt bích phải vừa đủ để lắp đặt van, tránh bị biến dạng vòng đệm.
– Không dùng miếng đệm giữa mặt bích và van.
– Kích thước mặt bích phải bằng kích thước van.
– Không hàn mặt bích gần van bướm đã lắp đặt.
– Van có thể lắp linh động theo phương thẳng đứng hoặc phương ngang tùy nhu cầu sử dụng.
