Van bướm mở rộng
Van bướm mở rộng có dải kích thước lắp cho các hệ thống lớn với kiểu lắp bích đa dạng từ DN50 – DN2000. Nhập khẩu trực tiếp từ Châu Âu như Hàn Quốc, Đài Loan, Trung Quốc, Malaysia.
Kích thước van: DN50 -DN2000
Chất liệu thân van: Gang dẻo, gang cầu, inox sus 304, 316, nhựa PVC hoặc UPVC
Kiểu đóng mở: Tay gạt, tay xoay – Bảo hành: 12 tháng
Áp làm việc thông dụng: PN10-PN16-PN25
Đĩa của van bướm: Chất liệu gang mạ nikel, Inox 304, 316
Kiểu kết nối: Lắp bích – Hãng sản xuất: Wonil, Samwoo
Hàng nhập khẩu: Đài Loan, Hàn Quốc, Malaysia
Mô tả
Tìm hiểu về van bướm mở rộng
* Giới thiệu
Van bướm là thiết bị dùng để điều tiết lưu lượng chất lỏng, hơi khí đi qua van.Có 1 đĩa kim loại hình tròn xoay 90 độ trong gioăng làm kín nhờ vào tác động của tay quay, tay gạt hoặc bộ điều khiển điện , điều khiển khí nén giúp van mở/đóng tại vị trí cửa van.Van bướm mở rộng là loại van có trục là phân ty dài theo nhu cầu của hệ thông cần lắp đặt. Được thiết kế phần trục dài đặc biệt lắp cho các hệ thống chôn ngầm, hệ thống trên cao, hệ thống dàn trên cao. Để việc lắp đặt được dẽ dàng và phù hợp với yêu cầu thì kích thước của trục được đặt sản xuất theo tiêu chuẩn của hệ thống cần sử dụng.Van thiết kế từ nhiều vật liệu khác nhau để hoạt động tốt trong các môi trường: nước, nước mặn, hóa chất, nhiệt độ cao như: inox, gang, nhựa, thép,…..Van bướm mở rộng có dải kích thước lắp cho các hệ thống lớn với kiểu lắp bích đa dạng từ DN50 – DN2000. Được sản xuất trên dây chuyền công nghệ hiện đại và tiêu chuẩn Châu Âu như Hàn Quốc, Đài Loan, Trung Quốc, Malaysia.
* Định nghĩa

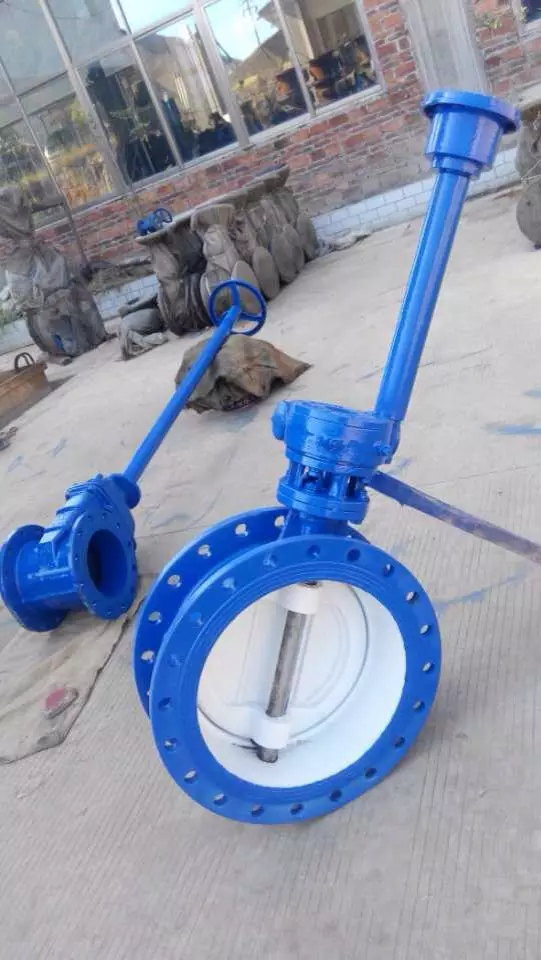

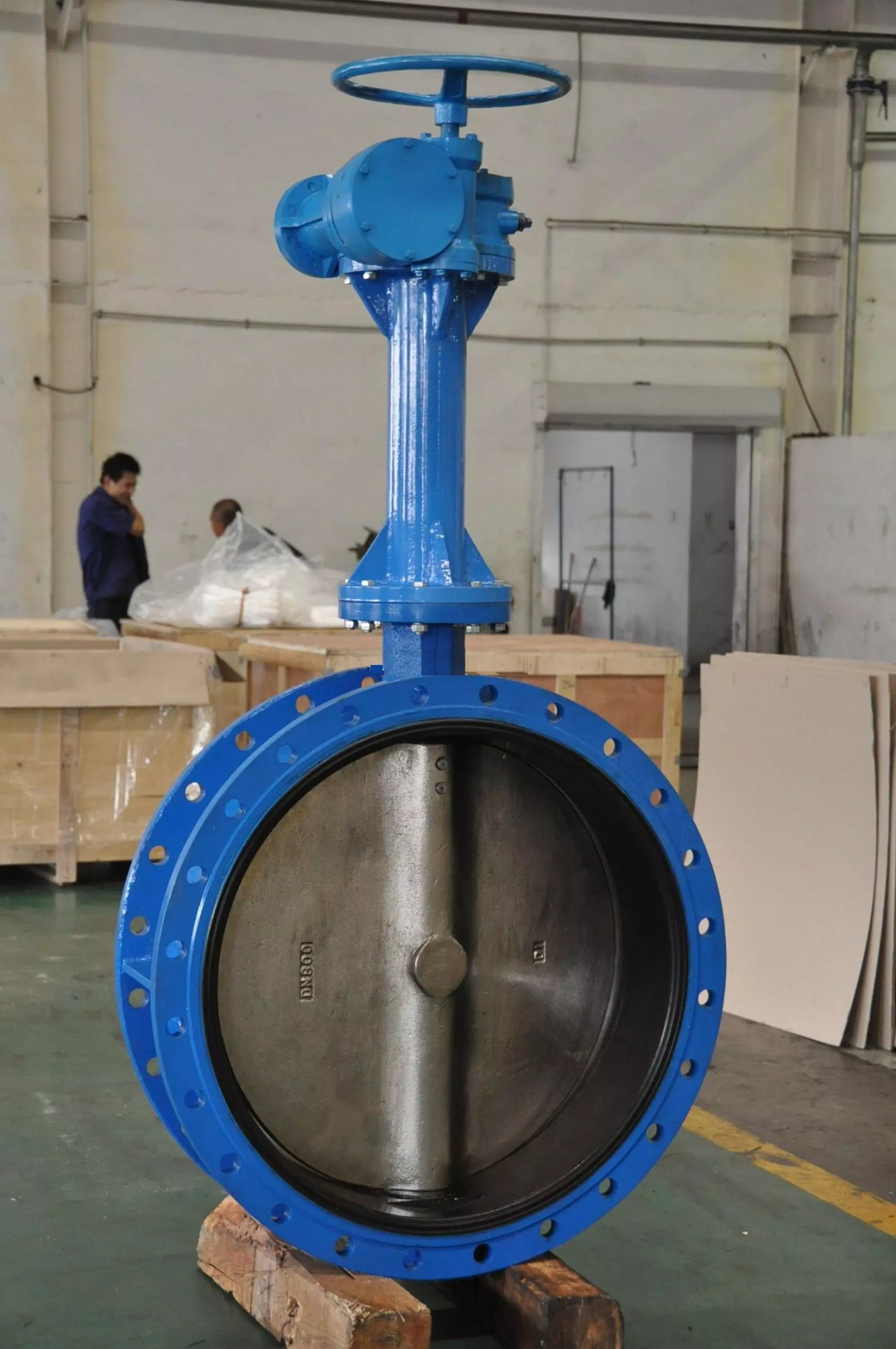

Van bướm ty nổi hay còn được gọi là van bướm cổ dài hoặc van bướm mở rộng. Đây là thiết bị có vị trí cổ dài hơn so với các loại van bướm thông thường, vì được thiết kế để chuyên sử dụng ở các hệ thống chôn đường ống ngầm hay các đường nước dưới sâu, giúp vận hành van một cách dễ dàng hơn trong quá trình sử dụng.Thường có giá thành cao hơn với các dòng van bướm hiện này. Đây là loại van được dùng trong các hệ thống đường ống công nghiệp chủ yếu cho điều tiết lưu lượng. Loại van này còn sử dụng cho dòng chảy thẳng. Van bướm mở rộng có cánh van hình đĩa tròn xoay 45độ 90độ trong phạm vi gioăng làm kín. Là loại van bướm tay gạt tác động lên cánh van giúp van mở/đóng
* Ứng dụng
– Được ứng dụng trong các điều kiện lắp ngầm, các đường ống vị trí thấp, địa hình it không gian.
– Được ứng dụng rộng rãi trong các ngành nước thải, nước sạch, nhà máy nước, xử lý nước
– Ứng dụng trong dầu khí, trong các nhà máy than, mổ sắt, nhà máy bột, nhà máy xi măng.
– Ứng dụng rộng rãi tại các khu công nghiệp, xí nghiệp sản xuất.
– Ứng dụng cho các hệ thống bơm, máy bơm, khu chung cư, hệ thống PCCC
– Ứng dụng nhà máy thủy điện , đập nước, hồ chứa.
Một số loại van bướm khác trên thị trường

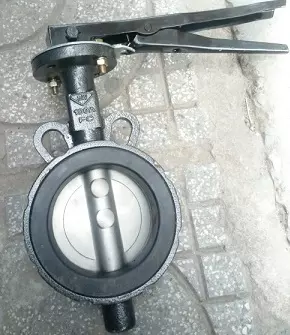

* Van bướm tay gạt samwoo
Van bướm tay gạt samwoo là sản phẩm của nghành công nghiệp Hàn Quốc được sử dụng để đóng/mở, điều tiết dòng chảy của lưu chất. Van bướm samwoo đang là sản phẩm uy tín trên thị trường hiện nay. Van được sản xuất bởi hãng Van SAMWOO là thuộc nhóm Van quay (Rotary valves), bộ phận làm kín dạng đĩa, có thế quay được 90 độ hoặc xấp xỉ để đỏng hoặc mở van (sử dụng để cô lập hoặc điều chỉnh dòng chảy)Van được sử dụng trong đường ống khói nhưng không với tác dụng kín nước van có tác dụng cản trở dòng chất lỏng không đáng kể khi mở hêt cỡ, và nó ảnh hưởng lớn đến lưu lượng dòng chất lỏng khi được mở tủ 15 độ – 75 độ. Khi Van Bướm hàn quốc được mở một phần thì dòng chảy được đưa đồng đều qua cửa van và vòng làm kín, do đó van bướm cũng có thể được dùng trong quá trình điều tiết dòng chảy
Thông số kĩ thuật
- Hãng van: Samwoo
- Xuất sứ: Hàn quốc
- Nhiệt độ làm việc: 110 độ C
- Kiểu lắp ghép: Mặt bích
- Hình thức đóng mở: dạng tay kẹp gạt tay
- Kết nối mặt bích đạt chuẩn: JIS10K, PN16, BS, ANSI, DIN
- Áp lực làm việc: 10bar, 16bar
- Nước sơn: Màu ghi xám
- Gioăng làm kín van: NBR, EPDM, PTFE
- Kích cỡ đường kính van tay gạt: DN40 – DN300
- Chất liệu chế tạo: Thân gang, Thân inox

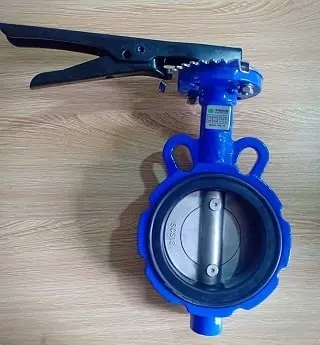

* Van bướm tay gạt Đài Loan (Taiwan)
Là dòng van cánh bướm được điều khiển bằng tay gạt nhập khẩu từ trực tiếp từ Taiwan, được ứng dụng rất rộng rãi trong các hệ thống đường ống có kích thước cỡ vừa (DN50 – DN300). Van bướm tay gạt hoạt động đóng mở điều tiết lưu chất nhờ hệ truyền động: tay gạt điều khiển – trục van – đĩa van. Trong đó, bộ phận tay gạt được gắn cùng đĩa hãm, giới hạn góc quay của tay gạt MAX 90º, cũng là ngưỡng đóng/mở hoàn toàn của van.Van Taiwan được ứng dụng trong hầu hết các hệ thống từ dân dụng đến công nghiệp vè giá thành của van rẻ nhiều mẫu mã và chất liệu để người sử dụng lựa chon phù hợp với mỗi môi trường làm việc khác nhau. Để phù hợp với tất nhiều môi trường làm việc khác nhau, chúng tôi cung cấp rất nhiều tùy chọn cho loại van này. Quý vị có nhu cầu có thể liên hệ hotline để được tư vấn lựa chọn sản phẩm phù hợp nhất với hệ thống của mình.
Thông số kĩ thuật
- Kiểu điều khiển: bằng tay gạt
- Kích cỡ: DN50 – DN300
- Chất liệu chế tạo:
- Thân gang, cánh – trục inox, gioăng làm kín cao su EPDM – NBR
- Thân thép, cánh – trục inox/gang, gioăng cao su
- Toàn thân inox, gioăng teflon PTFE
- Thân nhựa, cánh – trục nhựa cốt inox, gioăng teflon
- Kiểu kết nối: Lắp bích, tai bích, wafer
- Áp lực làm việc: PN10 – PN16
- Nhiệt độ làm việc: -5 đến 220ºC
- Môi trường làm việc: Nước, nước thải, hóa chất, dầu, khí….
- Xuất xứ: Đài Loan
- Bảo hành: 12 tháng
