Van bướm hai mặt bích Wonil Hàn Quốc

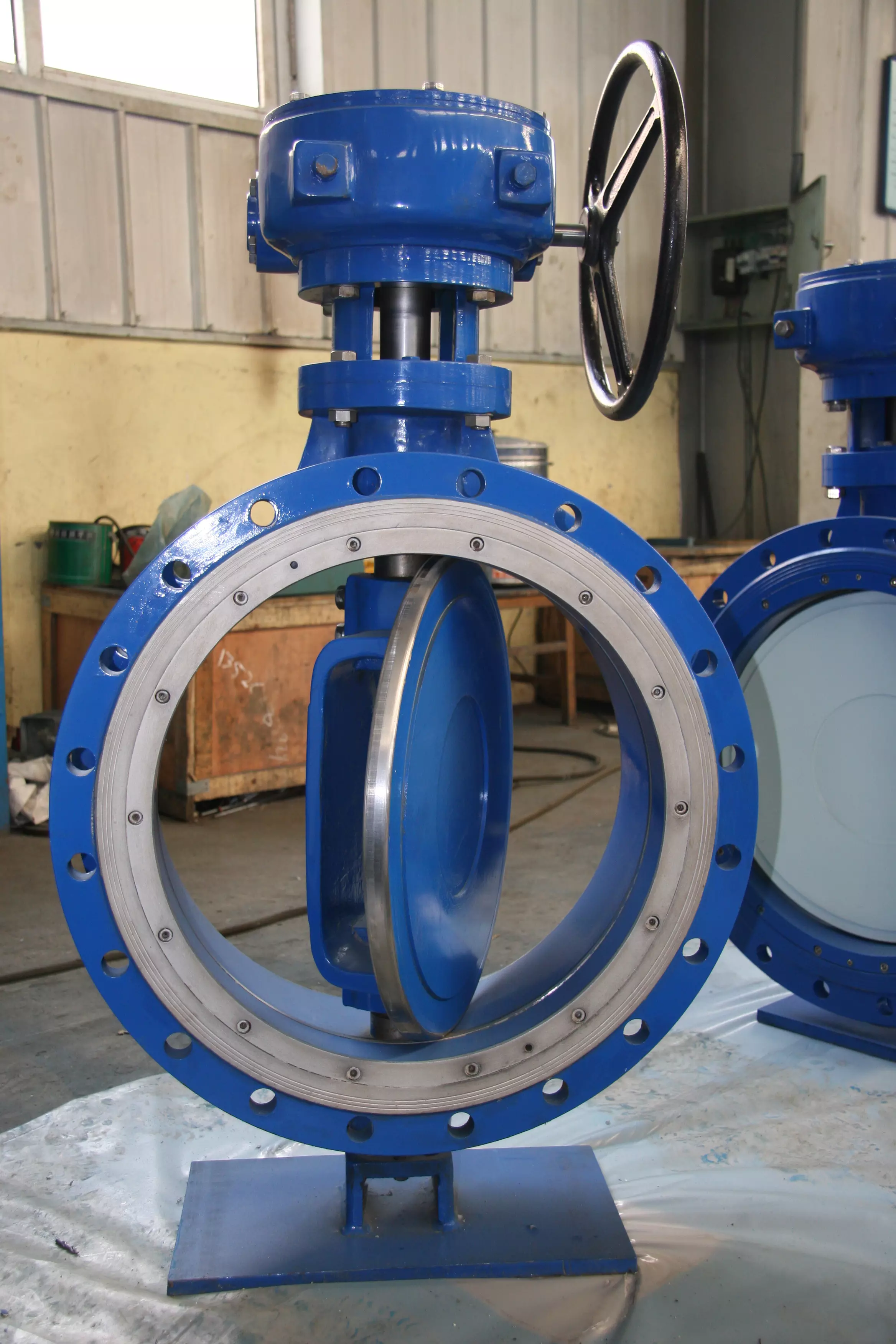

Van bướm hai mặt bích là gì

Là mỗi mặt bích của van sẽ được ráp nối với mặt bích của ống bằng bulong.Thường được sử dụng trong hệ thống đường ống có kích thước lớn và áp lực cao như PN10/PN16. Van bướm 2 mặt bích có tính ứng dụng khá cao. Được vận hành bằng bộ phận điều khiển tay quay, tay gạt hoặc là điều khiển điện, điều khiển tuyến tính. Một vài dạng van bướm khác như: Van bướm kết nối wafer, van bướm kết nối tai bích, van bướm tay gạt, van bướm tay quay,…

Với kiểu dáng nhỏ gọn, chất liệu đa dạng cũng như giá cả khá rẻ, van bướm hai mặt bích được ứng dụng khá niều trong các công trình xây dựng, khu công nghiệp nhà máy.

Gioăng làm kín thường Van có thể lắp bộ chuyển động bằng khí nén hoặc bằng điện để sử dụng trong hệ thống tự động hóa.Van bướm hai mặt bích được chúng tôi nhập khẩu trực tiếp từ nhiều nước với đầy đủ giấy tờ CO,CQ với dạng kết nối hai mặt bích giúp cho cài đặt van dễ dàng và chắc chắn .Sản phẩm được chúng tôi bảo hành 12 tháng và hỗ trợ giao hàng tư vấn chọn van cho phù hợp với từng ứng dụng và yêu cầu của người sử dụng.

Thông số kĩ thuật của van bướm gang 2 mặt bích Wonil

• Model: WFG-10
• Thân gang
• Trục inox
• Cánh van inox 304
• Gioăng làm kín EPDM
• Tiêu chuẩn JIS10K
• Áp lực làm việc: Pn16
• Áp test 21kg/cm2
• Kết nối: Mặt bích
• Xuất xứ: Wonil Hàn Quốc

Ưu điểm và ứng dụng của van bướm hai mặt bích

* Ưu điểm van bướm hai mặt bích

• Có đệm kín mô-men xoắn mở, linh hoạt, tiết kiệm năng lượng.
• Đệm kín cấu trúc ba chiều, đĩa đóng chặt chẽ hơn, hiệu quả bịt kín đáng tin cậy, mà không rò rỉ, áp lực cao, chống ăn mòn, mài mòn và phục vụ lâu dài.
• Có giá thành rẻ, dễ bảo dưỡng, bảo trì và thay thế
• Vật liệu chế tạo chính: gang xám hoặc gang cầu, cho thân van, tay quay, đĩa van (cửa cổng), thiết kế dạng tay quay điều khiển đóng/mở van.
• Toàn bộ mặt trong và ngoài van đều được sơn phủ bảo vệ một lớp Epoxy dày (250 micron)
• Số lượng : không giới hạn, hàng có sẵn trong kho, giao hàng nhanh chóng trên toàn quốc, với đa dạng thông số và thiết kế kỹ thuật cho linh hoạt yêu cầu sử dụng của khách hàng.
• Nhập khẩu trực tiếp không qua nhà phân phối với đầy đủ giấy tờ CO,CQ.
• Bảo hành 24 tháng hỗ trợ vận chuyển nhanh chóng tư vấn lắp đặt van

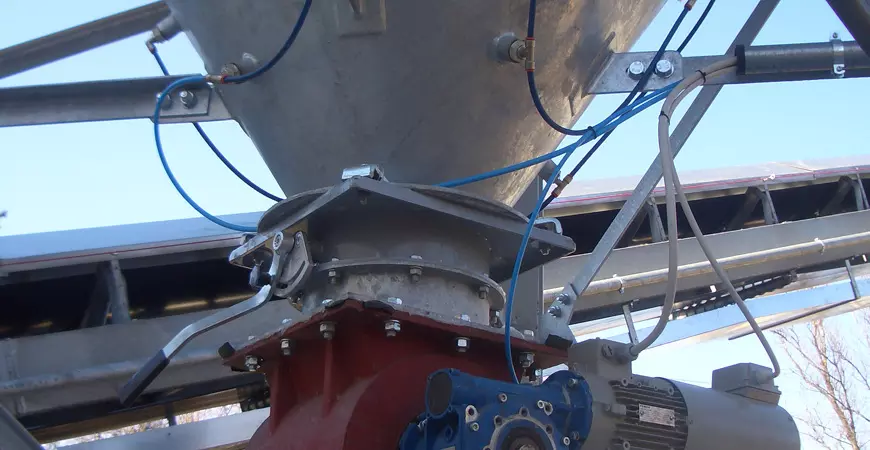

Ứng dụng van bướm 2 mặt bích

– Do đĩa van (cửa cổng) đặt trong chất lỏng trong quá trình van mở, nên đĩa chịu lực cản lớn từ dòng nước khi đóng van, cho nên, van bướm thích hợp cho ứng dụng nước bẩn như nước thải, nước sông

– Van dùng cho nước, dung dịch trung hòa, dầu, khí…

– Ngoài ra van còn được sử dụng nhiều trong các ứng dụng mà lưu chất là hóa chất

Cách thức bảo trì van

Loại van ít chuyển động và sử dụng, bụi hay các vật chất khác có thể bám vào gây khó khăn cho trong việc vận hành van. Đến những mốc thời gian nhất định đã lập ra trong kế hoạch bảo trì thiết bị do phòng cơ điện đề ra cần tiến hành bảo trì (tốt nhất là từ 3- 6 tháng một lần) những người trực tiếp vận hành cần phải :

– Giữ sạch và bôi trơn phần cần van lộ ra ngoài một số loại van yêu cầu cần phải bôi trơn cả phía trong

– Đối với các van vận hành thường xuyên thì sau khoảng thời gian từ 2-3 năm sử dụng nên tháo van ra để kiểm tra xem tình trạng của các bộ phận bên trong van như: đĩa van, tấm đệm có đảm bảo độ kín khít làm việc hay không , nếu không còn đảm bảo thì ta nên có phương án thay thế ngay để tránh các hậu quả sau này khi sử dụng

Lưu ý:

– Van bướm rất dễ bị hư hỏng khi mở điều tiết từ 15°-75°.

– Van bướm là van có thể dùng để đìêu tiết dòng chảy, vì vậy lực tác động của dòng chảy sẽ tác động lên đĩa van cho nên trong những điều kiện nhất định người ta sử dụng van có cơ cấu gài góc độ mở.

– Cơ cấu gài góc độ mở : Gồm có hai phần phần cố định được gắn trên thân van gồm lá kim loại có răng thăng hoa và phần di động là một cái chốt được gắn trên cần van. Cơ cấu này nhằm mục đích cố định gốc mở của van không cho dòng lưu chất tác động làm thay đổi góc độ đóng mở ban đầu

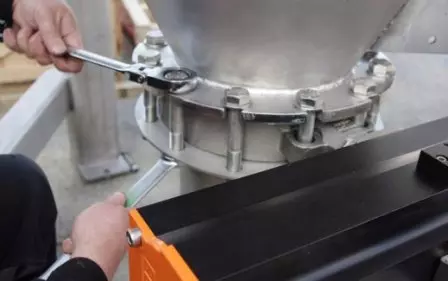

Lưu ý khi lắp đặt van

Thường thì van này được sử dụng cho những kích thước cỡ lớn, những loại kích cỡ nhỏ thì nên tránh sử dụng bởi dòng van bướm này không thông dụng, khi cần để thay thế là 1 vấn đề tương đối khó xử lý. Ngoài ra chúng ta cần lưu ý những vấn đề sau đây trước khi muốn mua sản phẩm :

• – Mặt bích theo tiêu chuẩn nào Tiêu chuẩn BS, Tiêu chuẩn JIS, hay là ANSI
• – Chọn mặt bích lắp cùng van. Van bướm chúng ta tiêu chuẩn gì thì phải lắp mặt bích tiêu chuẩn đó
• – Vật liệu chế tạo : Thông thường nhất là vật liệu bằng gang, ngoài ra còn có inox và thân gang, cánh bằng inox.
• – Kích cỡ van là bao nhiêu
• – Dùng cho môi trường gì? Việc biết môi trường sử dụng giúp chúng ta biết cách chọn vật liệu sử dụng.
• – Van xuất xứ ở đâu? Chủ đầu tư, công trình có yêu cầu van có xuất xứ thế nào? EU, G7, Hàn Quốc, Malaysia, Trung Quốc, Đài loan
