Van bướm thân gang cánh inox
Van bướm thân gang cánh inox là loại van bướm có chất liệu cấu tại phần thân bằng gang cầu, gang dẻo, có kết cấu cứng được sơn phủ lớp sơn Epoxi màu xanh để đảm bảo van có thể sử dụng được ở những môi trường khắc nghiệt.
Chất liệu van: thân gang cánh inox
Kết nối: 2 đầu mặt bích, kẹp bích,…
Kích thước: DN50 đến DN1200
Dạng van điều khiển: Tay Quay, tay gạt, điều khiển điện, điều khiển khí nén.
Gioăng làm kín: EPDM – Áp lực: 10?/16bar
Nhiệt độ làm việc Max: 90 độ C (Van gang), 180 độ C (Inox)
Xuất xứ: Trung Quốc, Hàn Quốc,…Bảo hành: 12 tháng
Mô tả
Van bướm thân gang cánh inox
Định nghĩa của van
Van bướm thân gang cánh inox là loại van bướm có chất liệu cấu tại phần thân bằng gang cầu, gang dẻo, có kết cấu cứng được sơn phủ lớp sơn Epoxi màu xanh để đảm bảo van có thể sử dụng được ở những môi trường khắc nghiệt và sự ảnh hưởng của lưu chất. Van có phần đĩa cấu tạo bằng chất liệu inox chịu được nhiệt độ và sự ăn mòn cao được ứng dụng nhiều trong các ứng dụng nước sạch, nước thải, hóa chất nhẹ,…
Loại van này được sử dụng rộng rãi với tính ứng dụng cao đặc biệt là đa dạng kiểu kết nối với đường ống khác nhau, kiểu điều khiển dễ dàng (tay gạt, tay quay) đi kèm với nó là giá thành rẻ lên được người sử dụng chọn rất nhiều trong các dự án lớn cũng như trong các nhà máy xí nghiệp sử dụng nhiều đến đường ống.
Giới thiệu về van
Hiện nay dòng van bướm thân gang chúng tôi đang cung cấp được nhập khẩu trực tiếp từ nhiều nước khác nhau như: Malaysia, Hàn Quốc, Đài Loan, Trung Quốc,… với đầy đủ các kích thước từ DN40 đến DN1200 cùng số lượng lớn có sẵn trong kho để đáp ứng đủ nhu cầu sử dụng của các khách hàng.

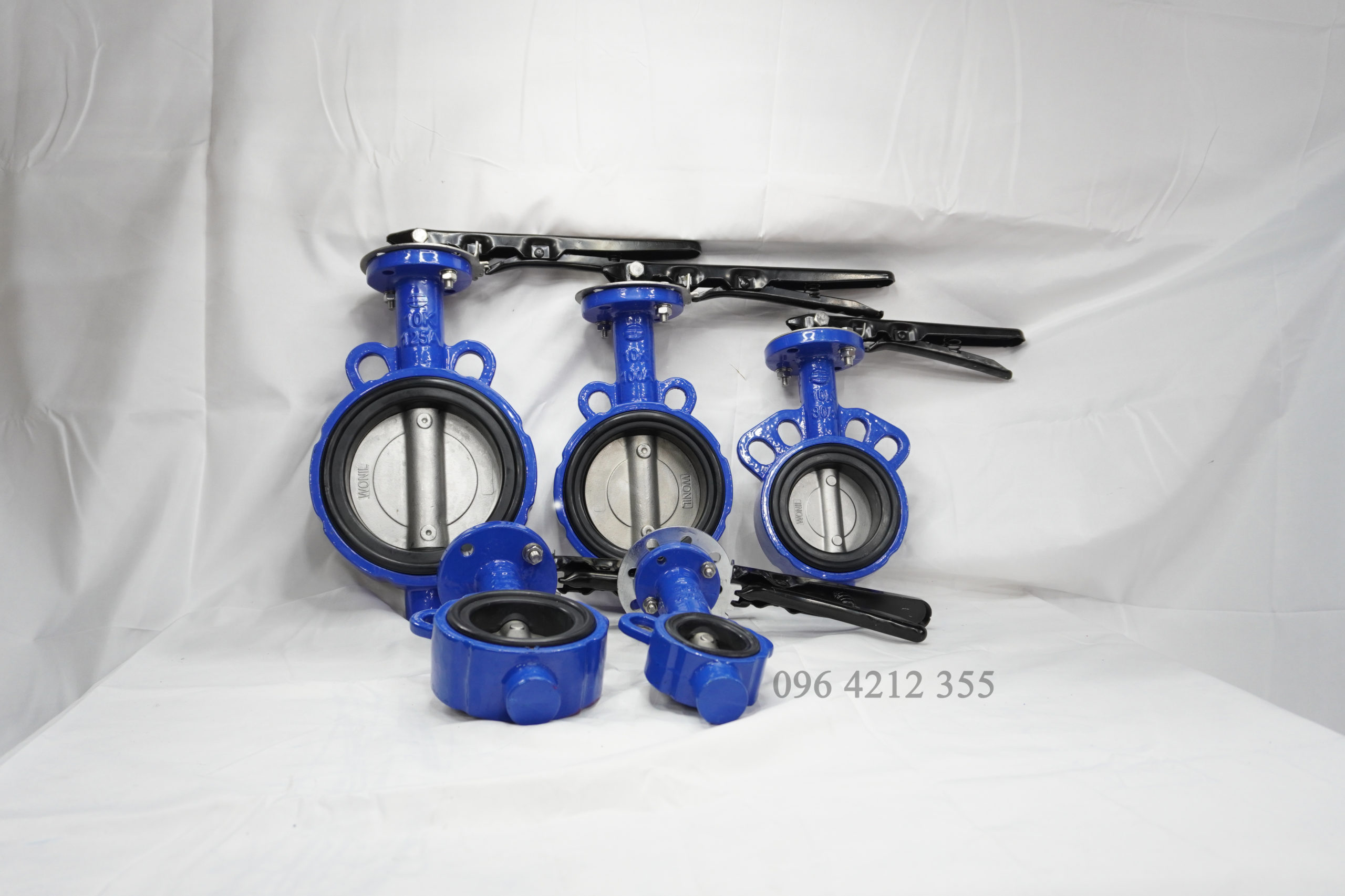

Chúng tôi cung cấp các dòng van bướm có cấu tạo thân bằng gang cánh bằng inox như:
- Van bướm Hàn Quốc.
- Van bướm Đài Loan.
- Van bướm Trung Quốc.
- Van bướm Malaysia.
- Van bướm ARV.
- Van bướm SW
- Van bướm AUT.
- Van bướm Joouon.
- Van bướm Wonil.
- Van bướm tay gạt.
- Van bướm tay quay.
- Van bướm kđiều khiển bằng khí nén (Hệ tự động)
- Van bướm điều khiển bằng điện (Hệ tự động)
…..
Với đầy đủ giấy tờ nhập khẩu CO,CQ cùng chế độ bảo hành 12 tháng hỗ trợ vận chuyển trên toàn quốc lên quý khách hàng yên tâm khi chọn mua sản phẩm của chúng tôi.
Tìm hiểu về cấu tạo và nguyên lý hoạt động của van
Cấu tạo
Cấu tạo của van bướm rất đơn giản nó cũng giống như các loại van bướm khác mà chúng tôi đã giới thiệu trong các bài viết trước. Van bướm thân gang cánh inox có cấu tạo bằng 5 bộ phận chính đó là: Thân, cánh, trục, zoăng và cuối cùng là bộ phận điều khiển doạt động (tay gạt, tay quay, điều khiển điện, điều khiển khí nén) chúng ta sẽ đi vào tìm hiểu như sau:
* Thân: điểm đặc trưng ko thể thiếu ở phần thiết kế thân của van bướm đó là nó được thiết kế dạng 1 vòng tròn với các vòng nhỏ ở cạnh sườn để khi lắp vào đường ống bulong có thể cố định và làm van bướm cân với mặt bích. Đối với các loại khác phần này có thể được đúc bằng nhiều chất liệu khác nhau như: inox, nhựa, nhôm, thép,… nhưng đối với loại van này thì phần thân được đúc bằng chất liệu gang cầu, gang dẻo có độ cứng cao chịu được nhiệt độ và va đập. Van được các nhà sản xuất sơn 1 lớp sơn Epoxi dầy (thông thường là màu xanh) để bảo vệ van khỏi những tác động bên ngoài cũng như kéo dài tuổi thọ cho van.
* Đĩa: hay còn được gọi à cánh van, phần này được thiết kế dạnh cánh bướm được cấu tạo bằng chất liệu inox 306 chịu nhiệt độ và ăn mòn cao. Đây chính là bộ phận chịu ảnh hưởng cũng như tiếp súc nhiều nhất với lưu chất.
* Trục: đây là phần truyền lực từ bộ phận điều khiển tới đĩa để thực hiện đóng mở van,bộ phận này có kết cấu cứng được làm bằng chất liệu như thép không rỉ hoặc inox.
* Zoăng: là bộ phận làm kín giữa đĩa với thân van cũng như từ thân với mặt bích, chất liệu sử dụng là cao su EPDM có độ đàn hồi cao chịu được ma xát và nhiệt độ khá tốt giúp van không sảy ra các hiện tượng như rò rỉ lưu chất.

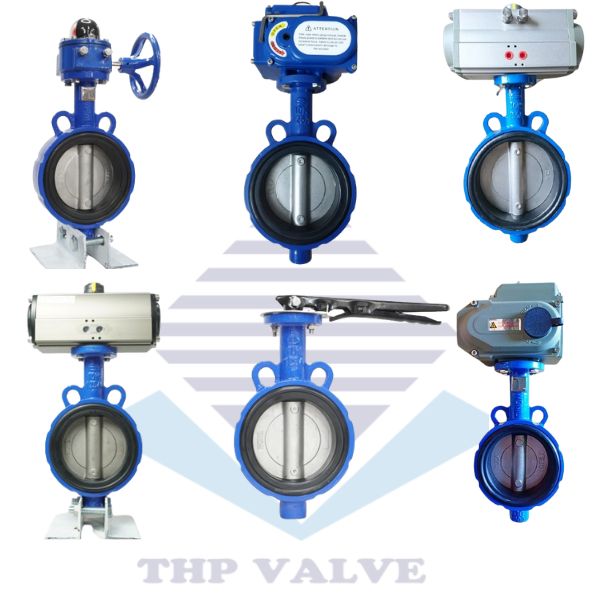

* Bộ phận điều khiển: Thông thường thì van hoạt động được nhờ vào bộ phận điều khiển tác động vào nó ở đây chũng tôi có 4 loại điều khiển khác nhau đó là:

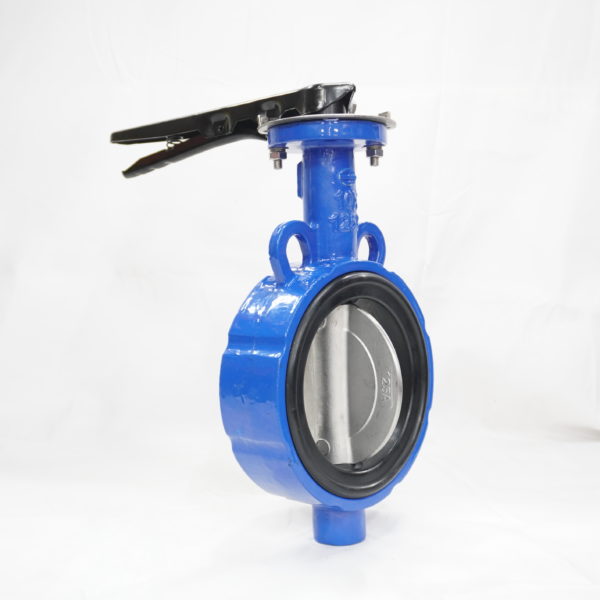

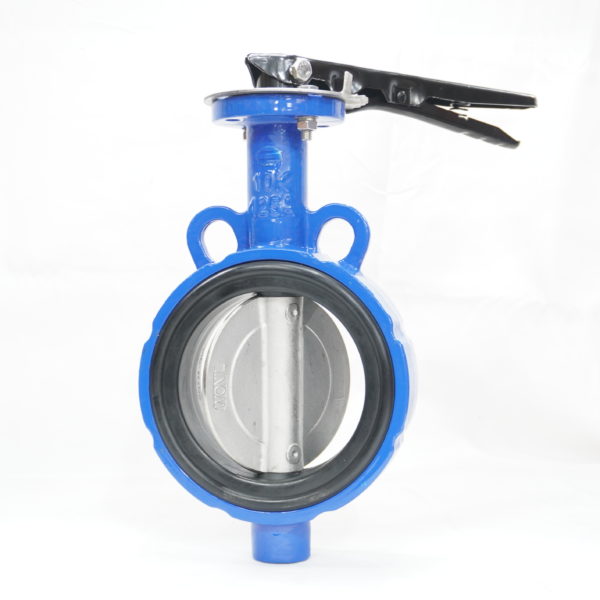

- Tay gạt: hay còn gọi là tay kẹp có cấu tạo bằng chất liệu gang hoặc thép không rỉ có độ cứng nhất định và chịu được va đập loại này thông thường được sử dụng với các size van nhỏ từ DN50 đến DN300.

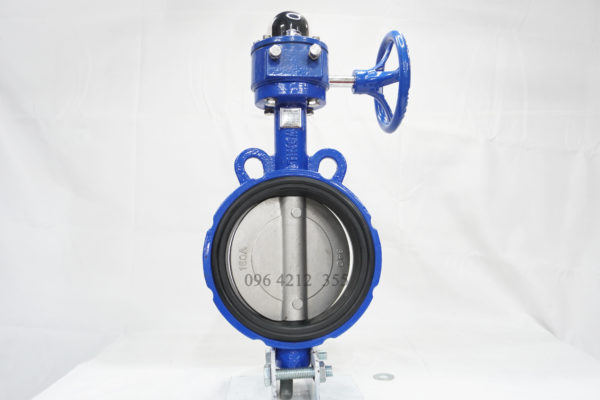

- Tay quay: còn được biết đến với tên gọi vô lăng vì thiết kệ giống cái vô lăng, có cấu tạo cũng như loại tay gạt, tay quay được kết hợp với hộp số giúp van vận hành nhẹ nhàng hơn giảm thiểu sức để sử dụng. Loại này hay được sử dụng với các size van lớn từ DN50 đến DN1200.
- Bộ điều khiển điện: được sử dụng trong các ứng dụng yêu cầu tự động, nó dùng nguồn điện 24V, 220V, 380V để hoạt động mô tơ điện tác động lên trục của van.
- Bộ điều khiển khí nén: cũng giống như bộ điều khiển điện bộ điều khiển điện nó được sử dụng ở các hệ tự đông nhưng lại ko sử dụng điện cấp. Thay vào đó nó dùng tác động của khí nén đưa vào xi lanh để điểu khiển đóng mở van.
Các ứng dụng và ưu nhược điểm của van
Ứng dụng của van
Một van bướm thân gang cánh inox có thể được sử dụng trong nhiều dịch vụ chất lỏng khác nhau và chúng hoạt động tốt trong các ứng dụng bùn. Sau đây là một số ứng dụng điển hình của van Bướm:
- Ứng dụng nước làm mát, không khí, khí, phòng cháy chữa cháy, vv
- Ứng dụng đường ống có bùn và các dịch vụ tương tự.
- Ứng dụng trong dịch vụ hút bụi làm vẹ sinh.
- Ứng dụng trong dịch vụ hơi nước và áp suất cao và nhiệt độ cao.
Ưu điểm của van
- Thiết kế nhỏ gọn đòi hỏi không gian ít hơn đáng kể so với các van khác.
- Thao tác nhanh đòi hỏi ít thời gian để mở hoặc đóng.
- Có sẵn với nhiều kích thước khác nhau với nhiều khích thước rất lớn.
- Giảm áp suất thấp và phục hồi áp suất cao.
- Nhập khẩu trực tiếp với đầy đủ giấy tờ.
- Hỗ trợ vận chuyển mọi miền tổ quốc và hỗ trợ lắp đặt.
- Bảo hành 12 tháng đầy đủ chế độ.
Nhược điểm của van bướm
- Ứng dụng điều tiết bị giới hạn ở áp suất chênh lệch thấp.
- Chuyển động của đĩa là bị ảnh hưởng với tác động của dòng chảy.
- Không thể sử dụng để làm van tiết lưu
