Van bướm nhựa điều khiển khí nén

I. Van bướm nhựa điều khiển khí nén

Ở bài viết Van bướm điều khiển khí nén các bạn còn nhớ van bướm điều khiển khí nén là gì phải không. Bài viết này chúng tôi sẽ phân tích chuyên sâu về dòng van bướm nhựa điều khiển khí nén, từ đó giúp các bạn có thêm những kiến thức vận dụng cho việc đi mua hàng cũng như sử dụng

 Van bướm nhựa điều khiển khí nén là loại van bướm nhựa được đóng mở một cách hoàn toàn tự động dựa vào lực tác động của khí nén ( Bộ truyền động khí nén )

Trong đó phần van bướm được làm bằng chất liệu nhựa PVC, UPVC, CPVC có đặc tính chống oxy hóa và chống ăn mòn rất tốt. Vì thế van bướm nhựa điều khiển bằng khí nén được sử dụng trong rất nhiều hệ thống đường ống hiện nay như xử lý nước thải, nước sạch, nhà máy hóa chất…

Van bướm nhựa khí nén có đầy đủ kích thước thông dụng từ DN50 – DN500 và có thể lớn hơn nữa tùy thuộc vào nhu cầu đặt hàng, cũng như tùy thuộc vào từng ứng dụng mà người sử dụng chọn lựa loại van cho phù hợp.

Hiện nay van bướm nhựa đóng mở bằng khí nén được CÔNG TY TNHH TM TUẤN HƯNG PHÁT nhập khẩu và phân phối độc quyền thương hiệu Kosa Plus – Hàn Quốc và Haitima – Đài Loan. Cam kết hàng chính hãng bảo hành 12 tháng theo cơ chế 1 đổi 1 của nhà sản xuất.

a. Đặc điểm thông số kỹ thuật của van bướm nhựa điều khiển khí nén

• – Chất liệu: Nhựa UPVC, PVC, CPVC
• – Kiểu lắp ráp: mặt bích dạng kẹp Wafer
• – Tiêu chuẩn mặt bích: JIS, ANSI, DIN, BS, PN16
• – Nhiệt độ làm việc : 0 – 80 độ C
• – Kích cỡ van sẵn có: DN50đến DN500
• – Zoăng làm kín: EPDM,FPM, TEFLON, NBR,
• – Áp lực làm việc: PN10 – PN16
• – Thương hiệu : SH, Sanking, Hershey
• – Xuất xứ : Đài Loan, Trung Quốc, Hàn Quốc, Nhật Bản

b. Đặc điểm bộ điều khiển khí nén

• – Dạng đóng mở: tác động đơn và tác động kép
• – Vật liệu chế tạo: Hợp kim nhôm
• – Áp suất khí nén: 0-8kg/cm2
• – Kiểu đóng mở: ON/OFF, Tuyến tính 4 – 20 mA
• – Nhiệt độ : 0 – 60 độ C
• – Hãng sản xuất van: Haitima – Kosaplus
• – Xuất sứ: Đài Loan và Hàn Quốc
• – Tình trạng hàng: luôn có sẵn tại kho
• – Bảo hành van: 12 Tháng trên toàn quốc

II. Cấu tạo của van bướm nhựa điều khiển khí nén

Van bướm nhựa được cấu tạo từ 2 phần chính bao gồm phần thân van bướm và phần bộ điều khiển khí nén

Công thức chung như sau : Van bướm nhựa điều khiển khí nén = Van bướm nhựa + Bộ điều khiển khí nén

a. Phần van bướm nhựa

Phần van bướm nhựa này về hình dáng thiết kế cũng giống như loại van bướm thông thường tay gạt, tay quay mà chúng ta hay bắt gặp.

Lựa chọn loại van bướm nhựa phụ thuộc vào việc chúng ta sử dụng cho môi trường gì ? Ví dụ môi trường nước sạch, khí nén chúng ta chọn chất liệu nhựa PVC hay môi trường hóa chất chúng ta dùng van bướm nhựa UPVC, CPVC

Với ưu điểm vượt trội là khả năng chống ăn mòn tốt nhất so với các dòng van bướm khác. Tuy nhiên van bướm nhựa lại có nhược điểm đó là khả năng chịu nhiệt độ thấp, áp lực thấp

b. Bộ điều khiển khí nén :

Đây có thể nói là phần quan trọng nhất trong bộ van bướm điều khiển khí nén. Đây chính là phần mà chúng ta có thể hiểu nó là 1 chiếc xy lanh đôi, xy lanh kép. Phần này khi được cấp khí nén hoặc xả khí nén sẽ tạo ra hiện tượng xoay trục 90 độ, từ đó tạo ra hiện tượng đóng hoặc mở van..

Ngoài ra để điều tiết lưu lượng dòng chảy, người ta đã lắp đặt thêm bộ chia lưu lượng khí nén ( Positioner ) lên trên bộ điều khiển khí nén. Dòng van này còn được gọi là van bướm nhựa điều khiển khí nén tuyến tính

III. Phân loại van bướm nhựa điều khiển khí nén

Phân loại theo trạng thái đóng mở

• Van bướm nhựa điều khiển khí nén ON/OFF
• Van bướm nhựa điều khiển khí nén tuyến tính
• Van bướm nhựa điều khiển khí nén tác động đơn
• Van bướm nhựa điều khiển khí nén tác động kép

Phân loại theo chất liệu chế tạo

• Van bướm nhựa PVC điều khiển khí nén
• Van bướm nhựa UPVC điều khiển khí nén
• Van bướm nhựa CPVC điều khiển khí nén

Phân loại theo xuất xứ

• Van bướm nhựa điều khiển khí nén Đài Loan
• Van bướm nhựa điều khiển khí nén Hàn Quốc
• Van bướm nhựa điều khiển khí nén Trung Quốc…

IV. Nguyên lý hoạt động và ứng dụng thực tế của van bướm nhựa khí nén

a. Nguyên lý hoạt động

Van sử dụng bộ điều khiển khí nén  thực hiện tác vụ quay ¼ vòng để đóng/mở van, lưu lượng của lưu chất chảy qua van là không thay đổi.

Van bướm có thể thực hiện cả nhiệm vụ đóng mở (on/off) và nhiệm vụ điều tiết dòng chảy qua van. Cửa van cho phép các hạt rắn lơ lửng đi qua van, tuy nhiện không nên dùng van bướm trong các dòng chảy lưu chất là bùn, hoặc nước chứa nhiều các đất, đá.

Van bướm nhựa điều khiển khí nén nằm trong dòng van bướm điều khiển khí nén, chính vì thế chúng đều c

b. Ứng dụng trong vận hành

Van bướm nhựa điều khiển khí nén có thể sử dụng để đóng/mở và điều tiết dòng chảy trong một hệ thống đường ống.

Van bướm nhựa hoạt động tương tự như một van bi, cho phép đóng ngắt nhanh chóng khi cần thiết.

Nhưng van bướm nhựa pvc có chi phí hợp lý hơn so với van bi, có trọng lượng nhẹ hơn van bi. Van bướm nhựa điều khiển khí nén có thể được sử dụng trong một loạt các ứng dụng mà áp lực dòng chảy không quá lớn, chẳng hạn như thủy lợi, chế biến thực phẩm, chế biến hóa chất, sản xuất và hệ thống đường ống dẫn nước nhà.

Video mô phỏng cấu tạo và nguyên lý hoạt động của van bướm điều khiển khí nén

V.Các loại van bướm nhựa điều khiển khí nén tốt nhất hiện nay

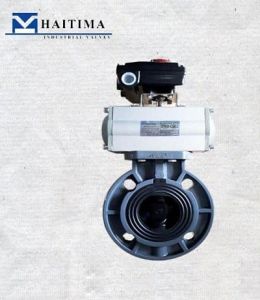

1. Van bướm nhựa điều khiển khí nén Kosa Plus

Đây là dòng van bướm khí nén do hãng Haitima của Đài loan sản xuất. Được đánh giá là sản phẩm phù hợp với nhu cầu sử dụng bởi giá thành rẻ, đồng thời van có độ bền cao, tính ứng dụng đa dạng môi trường, hệ thống khác nhau

Đặc biệt với sự gọn nhẹ, hoạt động ổn định và bền bỉ, van bướm nhựa khí nén Haitima là sản phẩm ưu tiên trong bất kỳ hệ thống đường ống dẫn hóa chất ăn mòn

Thông số kỹ thuật :

• Kích cỡ : DN50 – DN500
• Chất liệu van : PVC, UPVC, CPVC, PPH
• Nhiệt độ làm việc : – 5 – 60 độ C
• Áp lực làm việc : 150 PSI
• Tiêu chuẩn kết nối : JIS, BS, DIN, ANSI
• Dạng kết nối : Mặt bích kẹp kiểu Wafer
• Đóng mở : ON/OFF hoặc Tuyến tính
• Thương hiệu : Haitima
• Xuất xứ : Đài Loan

Van bướm nhựa điều khiển khí nén Kosa Plus

Là dòng van bướm nhựa điều khiển khí nén do hãng Kosa Plus sản xuất, có xuất xứ từ Hàn Quốc. Hãng sản xuất động cơ Kosa Plus ra đời từ những năm 2000 và được biết đến thị trường việt nam vào năm 2013.

Để các hệ thống đơn vị sử dụng tiếp cận các sản phẩm van chất lượng cao nhưng đảm bảo mức giá phù hợp với kinh phí đầu tư. Đầu năm 2015 Công Ty Tuấn Hưng Phát chính thức ký xác nhận phân phối độc quyền thương hiệu Kosa Plus tại Việt Nam

Thông tin kỹ thuật

• Kích cỡ : DN50 – DN500
• Chất liệu van : PVC, UPVC, CPVC, PPH
• Nhiệt độ làm việc : – 5 – 60 độ C
• Áp lực làm việc : 150 PSI
• Tiêu chuẩn kết nối : JIS, BS, DIN, ANSI
• Dạng kết nối : Mặt bích kẹp kiểu Wafer
• Đóng mở : ON/OFF hoặc Tuyến tính
• Thương hiệu : Kosa Plus
• Xuất xứ : Hàn Quốc

VI. Địa chỉ mua van bướm nhựa điều khiển khí nén

Bạn đang tìm mua van bướm điều khiển khí nén nhưng đang gặp rất nhiều vấn đề như :

1. Không biết mua ở đâu ?
2. Đơn vị nào cung cấp hàng chính hãng
3. Giá van bướm nhựa khí nén bao nhiêu
4. Có đầy đủ giấy tờ hay không
5. Những ưu đãi, dịch vụ trước và sau bán hàng như thế nào ?

Đừng lo lắng, tất cả những vấn đề mà bạn đang lo lắng đều được chúng tôi xử lý một cách nhanh chóng và hiệu quả.

Công Ty Tuấn Hưng Phát là đơn vị hàng đầu trong lĩnh vực nhập khẩu và phân phối van công nghiệp, trong đó sản phẩm van bướm nhựa điều khiển khí nén được chúng tôi nhập khẩu trực tiếp từ Hàn Quốc, Đài Loan. Cam kết hàng chính hãng, chế độ bảo hành 12 tháng, đầy đủ chứng chỉ CO, CQ

Dù bạn ở Hà nội, Hồ Chí Minh, Đà Nẵng hay bất kể tỉnh thành nào trên lãnh thổ Việt Nam. Tuấn Hưng Phát đều giao hàng đến tận nơi cho quý khách. Hãy liên hệ ngay hotline 0865901568 để được tư vấn và hỗ trợ kịp thời
