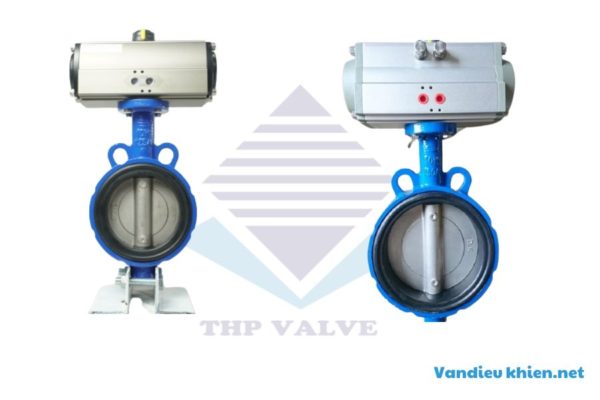

Giới thiệu van bướm điều khiển khí nén DN50

Van bướm điều khiển khí nén DN50 là thiết bị sử dụng áp lực khí nén để vận hành cánh van thay cho thao tác thủ công. Với kích thước DN50, van phù hợp cho các đường ống có lưu lượng tương đối lớn, yêu cầu đóng mở thường xuyên và độ ổn định cao.

Sản phẩm được ứng dụng rộng rãi trong các hệ thống cấp nước, khí nén, PCCC, HVAC và nhiều dây chuyền sản xuất công nghiệp.

Thông số kỹ thuật van bướm điều khiển khí nén DN50

Việc nắm rõ thông số kỹ thuật giúp cho người dùng lựa chọn van phù hợp với điều kiện làm việc thực tế và kéo dài tuổi thọ thiết bị.

thông số kĩ thuật:

• Kích thước danh nghĩa: DN50
• Loại van: Van bướm
• Kiểu điều khiển: Khí nén tự động
• Áp suất làm việc: PN10 – PN16
• Nhiệt độ làm việc: -10°C đến 120°C (tùy gioăng)
• Kiểu kết nối: Wafer / Lug
• Tiêu chuẩn mặt bích: JIS, DIN, ANSI

Cấu tạo van bướm điều khiển khí nén DN50

Van bướm khí nén DN50 được thiết kế với cấu tạo tối ưu, đảm bảo độ bền cơ học và khả năng làm kín tốt trong quá trình vận hành.

Van bao gồm những bộ phận sau:

Thân van DN50:

• Thân van thường được chế tạo từ gang cầu, inox hoặc thép, có khả năng chịu áp lực cao và chống biến dạng. Thiết kế gọn giúp việc lắp đặt giữa hai mặt bích DN50 trở nên nhanh chóng và thuận tiện.

Cánh van (đĩa bướm):

Cánh van là bộ phận trực tiếp điều tiết dòng chảy.

• Vật liệu phổ biến: inox 304, inox 316 hoặc gang phủ epoxy
• Thiết kế cân bằng, giúp giảm tổn thất áp suất
• Hạn chế đóng cặn trong đường ống

Trục van:

Trục van đóng vai trò truyền lực từ bộ điều khiển khí nén xuống cánh van.

• Chất liệu inox chống ăn mòn
• Đảm bảo chuyển động xoay chính xác
• Giảm rung lắc khi vận hành liên tục

Gioăng làm kín:

Gioăng giúp đảm bảo độ kín khít khi van đóng.

• Vật liệu thường dùng: EPDM, NBR, PTFE
• Phù hợp với nhiều môi trường lưu chất
• Hạn chế tối đa hiện tượng rò rỉ

Bộ điều khiển khí nén:

Bộ điều khiển khí nén tạo lực đóng/mở cho van.

• Dạng tác động kép hoặc tác động đơn (lò xo hồi)
• Áp suất khí cấp: 3 – 8 bar
• Đóng mở nhanh, ổn định, độ bền cao

Nguyên lý hoạt động của van bướm điều khiển khí nén DN50

Khi khí nén được cấp vào bộ điều khiển, piston bên trong sẽ tạo ra mô-men xoắn làm trục van quay. Trục van truyền lực này xuống cánh van, khiến cánh van xoay dần từ vị trí đóng sang mở. Khi đạt góc xoay 90°, van mở hoàn toàn và cho phép lưu chất đi qua.

Khi ngắt khí hoặc đổi chiều cấp khí, cánh van sẽ quay ngược lại, ép sát vào gioăng để đóng kín dòng chảy. Với loại tác động đơn, lò xo hồi sẽ đưa van về vị trí an toàn khi mất nguồn khí.

Ứng dụng của van bướm điều khiển khí nén DN50

Nhờ khả năng làm việc ổn định và linh hoạt, van bướm khí nén DN50 được sử dụng trong nhiều lĩnh vực khác nhau.

Dưới đây là những ứng dụng phổ biến:

Ứng dụng của van bướm điều khiển khí nén DN50 trong hệ thống cấp thoát nước

• Đường ống nước sạch, nước công nghiệp
• Trạm bơm, khu xử lý nước
• Hệ thống phân phối nước quy mô lớn

Ứng dụng của van bướm điều khiển khí nén DN50 trong hệ thống khí nén – hơi nhẹ

• Đường ống dẫn khí trong nhà máy
• Hệ thống phụ trợ cho dây chuyền sản xuất
• Yêu cầu đóng mở nhanh và liên tục

Ứng dụng của van bướm điều khiển khí nén DN50 trong hệ thống PCCC

• Đường ống cấp nước chữa cháy
• Hệ thống sprinkler
• Nhà xưởng, kho bãi, trung tâm thương mại

Ứng dụng của van bướm điều khiển khí nén DN50 trong ngành công nghiệp thực phẩm

• Hệ thống dẫn nước, dung dịch
• Dây chuyền sản xuất yêu cầu vệ sinh
• Dễ lắp đặt và bảo trì

Đơn vị cung cấp van bướm điều khiển khí nén DN50 uy tín

Công ty TNHH Thương mại Tuấn Hưng Phát là đơn vị chuyên phân phối van bướm điều khiển khí nén DN50 chính hãng, đầy đủ CO–CQ, hàng sẵn kho, tư vấn kỹ thuật đúng nhu cầu và chính sách hậu mãi rõ ràng. Tuấn Hưng Phát cam kết mang đến giải pháp van công nghiệp ổn định – bền bỉ – phù hợp cho từng hệ thống.
