Bẫy hơi dạng phao

Bẫy hơi dạng phao

Là một trong các loại bẫy hơi ra đời đầu tiên với ứng dụng cơ bản là điều chỉnh lượng nước ngưng nhiều hay ít là tùy thuộc vào hoạt động hay điều chỉnh bẫy hơi với thông số kỹ thuật cụ thể. Bẫy hơi dạng phao có cấu tạo từ vật liệu gang deo, chức năng Chu khi hoạt động có hai chu kỳ hoạt động. Bẫy hơi không cho hơi nước thất thoát ra ngoài gọi là chu kỳ đóng và bẫy hơi xả nước ngưng ra ngoài gọi là chu kỳ mở.

Nguyên lý hoạt động và ưu nhược điểm của sản phẩm

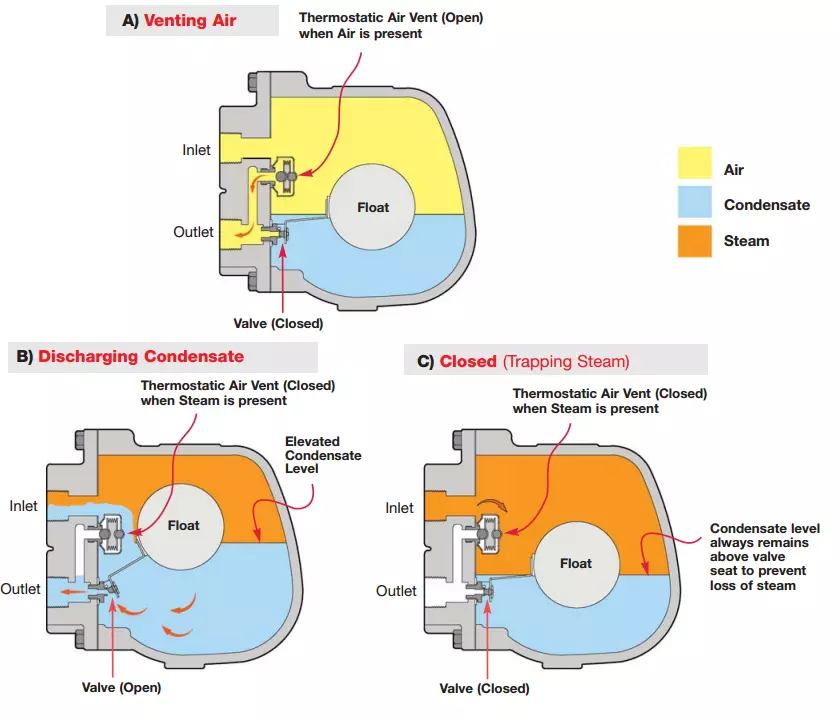

* Nguyên lý hoạt động

Khi nước ngưng đi vào bẫy hơi làm cho phao nỗi lên, lúc này van được kéo lên do kết nối với phao, van mở nước ngưng chảy ra ngoài bẫy. Van luôn bị ngập nên hơi và không khí không thể đi qua được, do đó loại bẫy hơi này có lỗ thông hơi được điều chỉnh bằng tay trên đỉnh của thân bẫy. Đối với bẫy hơi điện tĩnh cho phép hơi đi qua trong khí đó bẫy hơi vẫn xử lý nước ngưng.

Lỗ thông hơi sử dụng loại thiết bị cân bằng áp suất kín giống như bẫy hơi nhiệt tĩnh, loại nay được gắn trong vùng hơi trong mức nước ngưng. Sau khi giải phòng lượng khí ban đầu thì van duy trì vị trí đóng cho đến khí không khí ngưng khác tích tụ trong trong suốt quá trình hoạt động làm nó mở nhờ giảm nhiệt độ hỗn hợp không khí hoặc hơi. Lỗ thông hơi nhiệt tĩnh có thêm ưu điểm là tăng lượng nước ngưng đáng kể khi hoạt động.

Trước đây lỗ thông hơi nhiệt tĩnh có nhược điểm là gây hiện tượng thủy kích trong hệ thống. Thậm chí van phao cũng gặp nguy hiểm nếu bị thủy kích. Tuy nhiên, trong các bẫy hơi kiểu van phao hiện đại lỗ thông hơi là một thiết bị gọn nhẹ, rất tinh vi, tất cả làm bằng thép không gỉ và công nghệ hàn hiện đại tạo van phao tròn hoàn hảo làm việc tốt trong thủy kích. Trong nhiều trường hợp bẫy hơi kiểu van phao nhiệt tĩnh gần đạt đến bẫy hơi hoàn hảo nhất. Nó có thể thoát nước ngưng ngay khi làm việc bất chấp sự thay đổi áp suất hơi.

* Ưu điểm

Bẫy có thể thoát nước ngưng liên tục tại nhiệt độ hơi. Đây là ưu điểm lớn cho nên người ta thường chọn bẫy này hơn các bẫy khác trong các ứng dụng mà tốc độ truyền nhiệt cao. Nó có thể điều chỉnh lượng nước ngưng nhiều hay ít rất tốt và không chịu ảnh hưởng của sự dao động rộng và đột ngột của áp suất hoặc tốc độ dòng. Chỉ cần gắn lỗ thông hơi tự động thì bẫy có thể thoát khí dễ dàng. Có lưu lượng lớn so với kích cỡ tương đối nhỏ của nó. Các bẫy có van thoát hơi kẹt chỉ là một kiểu của bẫy hơi này, thích hợp cho việc sử dụng ở vị trí có hiện tượng kẹt hơi. Bẫy hơi này chịu được hiện tượng thủy kích.

* Nhược điểm

Dù ít nhạy hơn bẫy hơi kiểu thùng ngược, nhưng bẫy này có thể bị hỏng do bị dính và thân bẫy sẽ bị nghẹt và hoặc được gắn thêm một bẫy thoát nước nhỏ nếu nó được gắn trong vị trí có áp suất cao. Đối với tất cả các loại bẫy cơ, một số có cấu tạo khác để có thể hoạt động với áp suất cao và biên độ rộng. Những bẫy hoạt động ở độ chênh áp cao hơn có lỗ nhỏ hơn để cân bằng với sự nổi của phao
