Van bướm tín hiệu điện
Van bướm tín hiệu là loại van bướm kiểu đĩa đệm có gắn thêm hộp tín hiệu điện. Sản xuất theo tiêu chuẩn: ISO 5752 & ISO 5208 Van được ứng dụng trong các ngành cấp thoát nước, trong chu trình nước của hệ thống HVAC, hệ thống PCCC.
Kích thước van: DN50 – DN500
Chất liệu chế tạo: -Thân van: Gang, thép, Inox, nhựa
Đĩa, trục van: Inox SUS304
Gioăng làm kín: Teflon, cao su EPDM
Kiểu kết nối: Wafer, lắp bích – Kiểu vận hành: Vận hành bằng tay
Áp lực làm việc: PN10 – Nhiệt độ làm việc: Max 120°C
Kiểu đóng mở: ON/OFF hay tuyến tính – Bảo hành: 12 tháng
Mô tả
Van bướm tín hiệu
Van bướm tín hiệu là van bướm dạng tay quay vô lăng với tên tiếng anh là: Wafer Butterfly Signal Valve được đóng mở bằng cách vặn tay quay vô lăng nhưng được kết nối tín hiệu đến tủ báo bằng bộ tín hiệu ON/OF được gắn trên van nên còn có tên gọi khác là Van bướm kèm công tắc giám sát.
Trên tủ báo chỉ biết được trạng thái van đang đóng hoặc mở chứ không thể điều khiển đóng mở được van. Đối với dòng van bướm điều khiển bằng điện mới có thể đóng mở điều khiển đóng mở được. Qua trình bày ở trên chúng ta có thể phân biệt sự khác nhau giữa van bướm, van bướm tín hiệu điện và van bướm điều khiển điện một cách dễ dàng nhất.

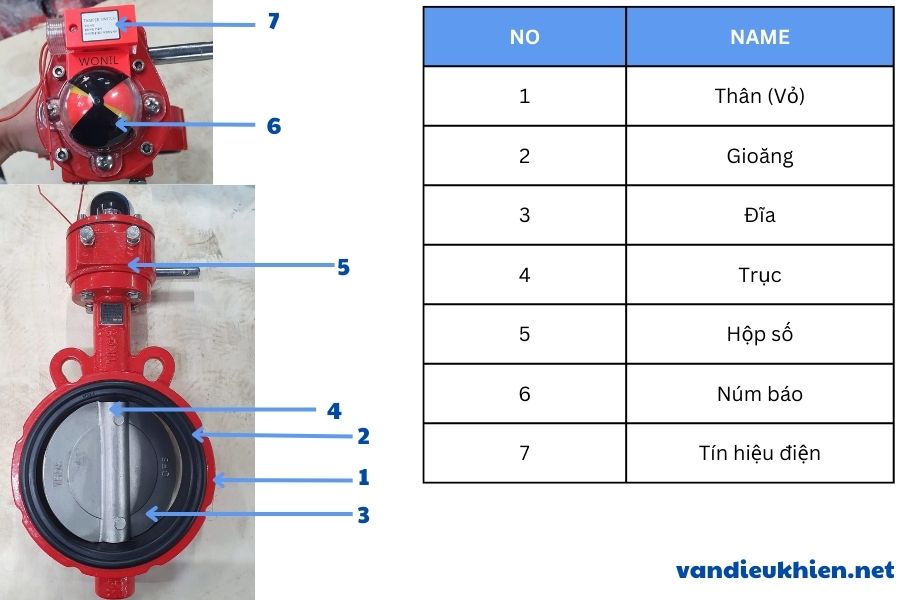

Van bướm tín hiệu là loại van bướm kiểu đĩa đệm có gắn thêm hộp tín hiệu điện.
– Hộp tín hiệu sẽ cung cấp tín hiệu tới phòng điều khiển để thông báo tình trạng của van đóng hay mở
– Van được thiết kế theo kiểu lệch tâm cho lực vặn thấp
– Cạnh của đĩa van bọc cao su nên hoạt động êm, ít tạo bọt và tuổi thọ cao
– Thân van được bao phủ bởi sơn Eposy chống ăn mòn
– Đóng mở theo hai chiều nhẹ nhàng
– Hai vòng làm kín ở ty trên giúp van luôn luôn kín trong suốt quá trình hoạt động
– Sản xuất theo tiêu chuẩn: ISO 5752 & ISO 5208
– Van được ứng dụng trong các ngành cấp thoát nước, trong chu trình nước của hệ thống HVAC, hệ thống PCCC
* Đặc tính :
– Van được thiết kế theo kiểu lệch tâm cho lực vặn thấp.
– Đĩa van bọccaosu NBR/EPDM
– Cạnh của đĩa van bọc cao su nên hoạt động êm, ít tạo bọt và tuổi thọ cao.
– Thân van được bao phủ bởi sơn Eposy chống ăn mòn.
– Đóng mở theo hai chiều nhẹ nhàng.
– Hai vòng làm kín ở ty trên giúp van luôn luôn kín trong suốt quá trình hoạt động.
– Sản xuất theo tiêu chuẩn: ISO 5752 & ISO 5208.
Ưu điểm
– Van bướm tín hiệu điện lắp van size vừa phải ≤ DN 300
– Thân van sơn mầu đỏ sử dụng lắp cho hệ thống phòng cháy
– Van đóng mở nhẹ nhàng, dễ lắp đặt
– Tín hiệu chính xác
– Có thể lắp công tắc giám sát bên ngoài
– Dễ dàng lắp đặt ở nhiều tư thế khác nhau
Sự khác biệt cơ bản giữa van bướm tín hiệu điện và van bướm điều khiển điện
* Van bướm tín hiệu điện
– Vận hành : bằng tay
– Cấu tạo : đơn giản
– Đóng mở : theo góc,ON/OFF
– Tự động : không
– Tín hiệu : có
* Van bướm điều khiển điện
– Vận hành : điện AC 24V,110V,220V,DC
– Cấu tạo : phức tạp
– Đóng mở : theo góc,ON/OFF
– Tự động : có
– Tín hiệu : không
Đặc biệt giá của van bướm tín hiệu điện thấp hơn so với giá của van bướm điều khiển điện
Vị trí lắp đặt van bướm tín hiệu điện
Van bướm tín hiệu điện thường được bố trí trên hệ thống đường ống cấp nước chữa cháy, các đường ống cấp nước cho hệ thống Sprinkler cho từng khu vực. Tín hiệu trạng thái của van bướm giám sát được nối với tủ trung tâm báo cháy thông qua trạng thái thường đóng hay thường mở. Loại van này dùng để cảnh báo cho người vận hành hay người bảo trì hệ thống trạng thái hiện tại của van.
Lý do lắp đặt van bướm tín hiệu điện
Việc lắp đặt van bướm ở nhiều vị trí khác nhau có những vị trí ở gần có thể quan sát được, tuy nhiên có những vị trí lắp ở xa và khuất vì thế chúng ta không thể biết được tình trạng đóng mở của van, làm cho việc vận hành hệ thống trở nên khó khăn. Xuất phát từ thực tế như vậy nên người ta chế tạo ra loại van bướm tín hiệu điện giúp chúng ta có thể biết được tình trạng van đóng hay mở từ tủ điều khiển trong chỗ vận hành.
