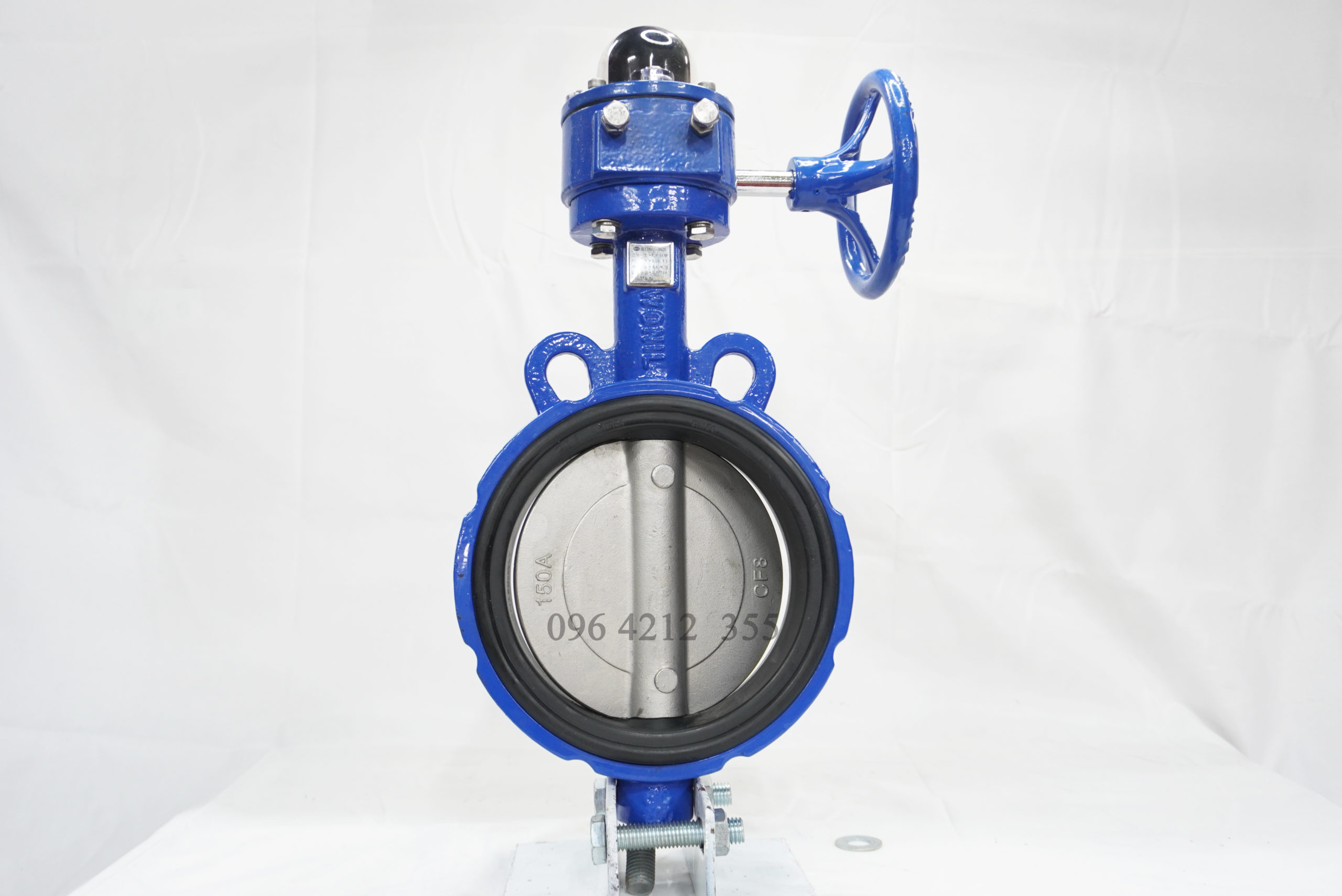

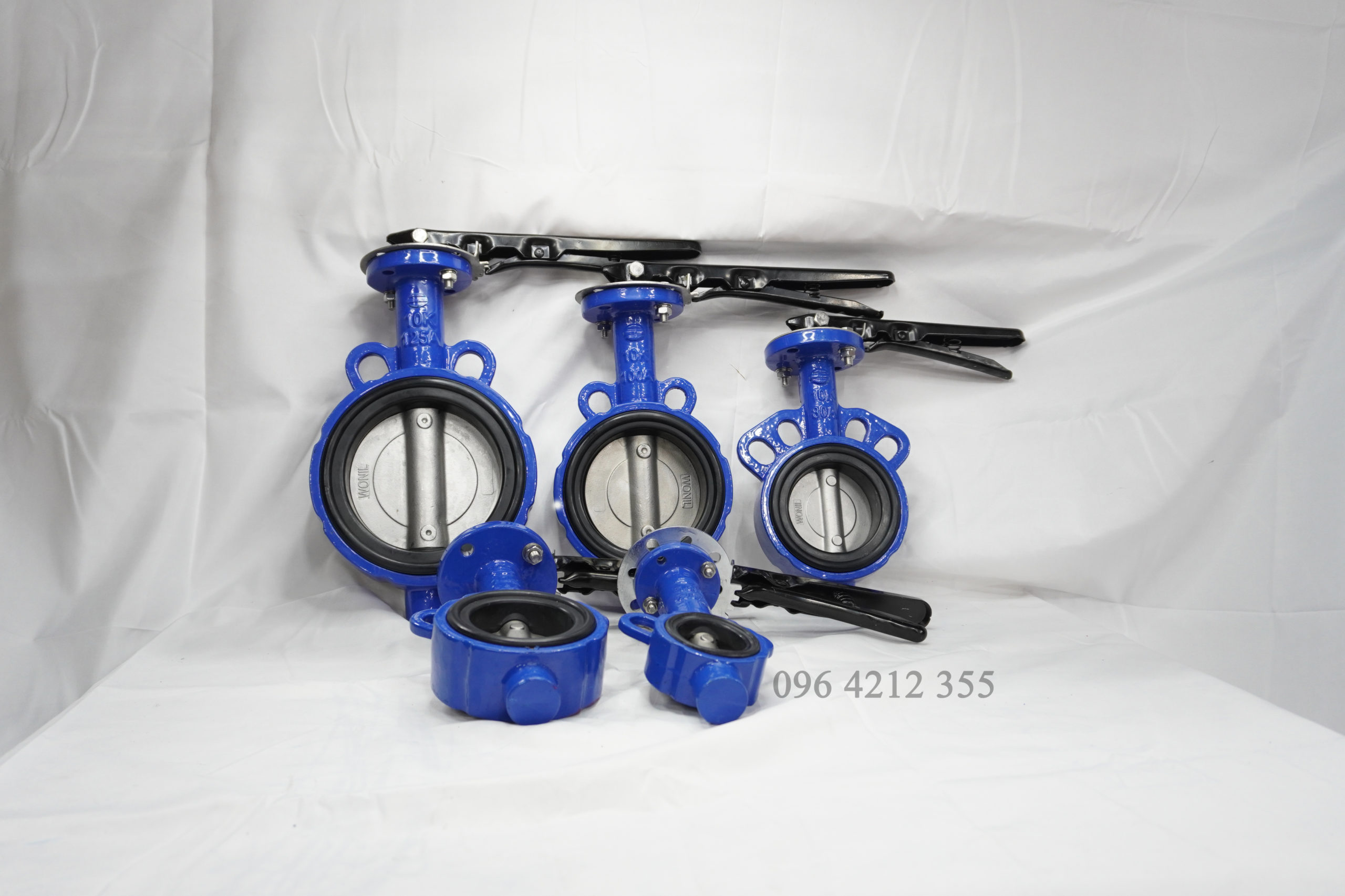

Van bướm gang

Van bướm gang

Là loại van bướm đóng kín nhờ sự kết hợp giữa cánh van được chế tạo bằng inox 304 và vòng làm kín cao su EPDM, Van bướm gang cánh inox giăng EPDM được sử dụng trong các hệ thống cấp nước sạch, các nhà máy sử lý nước thải, các nhà máy chế biến thức ăn chăn nuôi, nhà máy xi măng và các hệ thống khác. Van được sản xuất từ Inox CF8/CF8M, cao su EPDM cho độ bền cao, chống rỉ sét, an toàn cho nguồn nước sạch.

Van phù hợp để xử lý dòng chảy lớn có áp suất tương đối thấp và để xử lý chất bẩn hoặc chất lỏng với số lượng lớn chất rắn lơ lửng. Van bướm được xây dựng trên nguyên tắc của một van giảm áp. Phần tử điều khiển luồng là một đĩa có cùng đường kính với đường kính bên trong của ống, đĩa quay trên một trục dọc hoặc ngang. Khi đĩa nằm song song với đường ống, van được mở hoàn toàn. Khi đĩa tiếp cận vị trí vuông góc, van sẽ đóng. Các vị trí trung gian, để điều chỉnh lưu lượng, áp suất theo các mục đích khác nhau

 Cấu tạo và cách hoạt động của van bướm bằng gang

* Cấu tạo

– Thân van: Thân van bướm là một vòng kim loại làm bằng gang được đúc liền để có các lỗ bắt bulong vào mặt bích định vị vị trí van trên đường ống

– Đĩa van: Hay còn được gọi là cánh bướm: Cánh van bướm thường được làm bằng gang, gang dẻo, thép, inox,…đĩa van có thể định vị ở các góc mở khác nhau điều này giúp van bướm có thể điều tiết được chất lưu trong đường ống

– Bộ phận làm kín: Bộ phận làm kín hay còn gọi là gioăng làm kín, có thể bằng cao su, PDFE, TEFLON

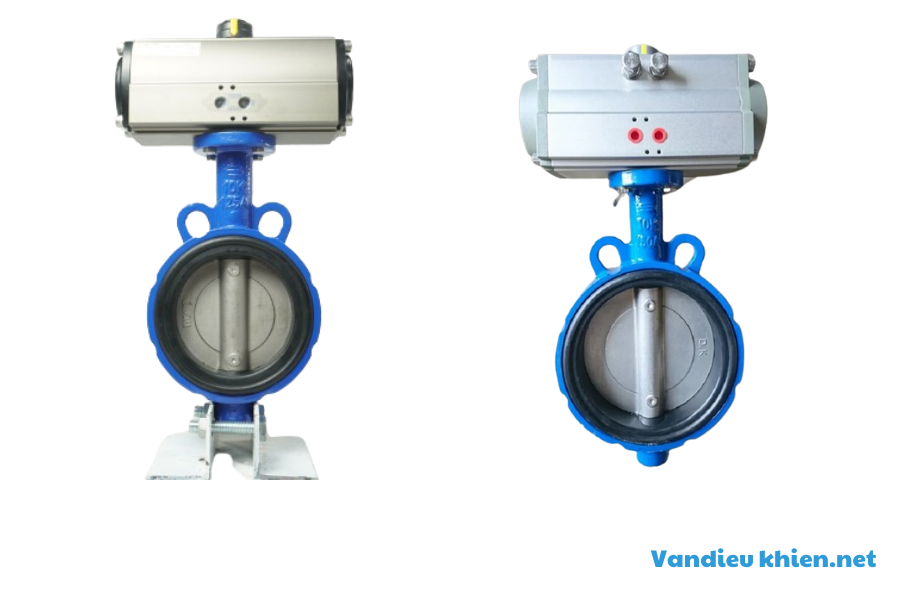

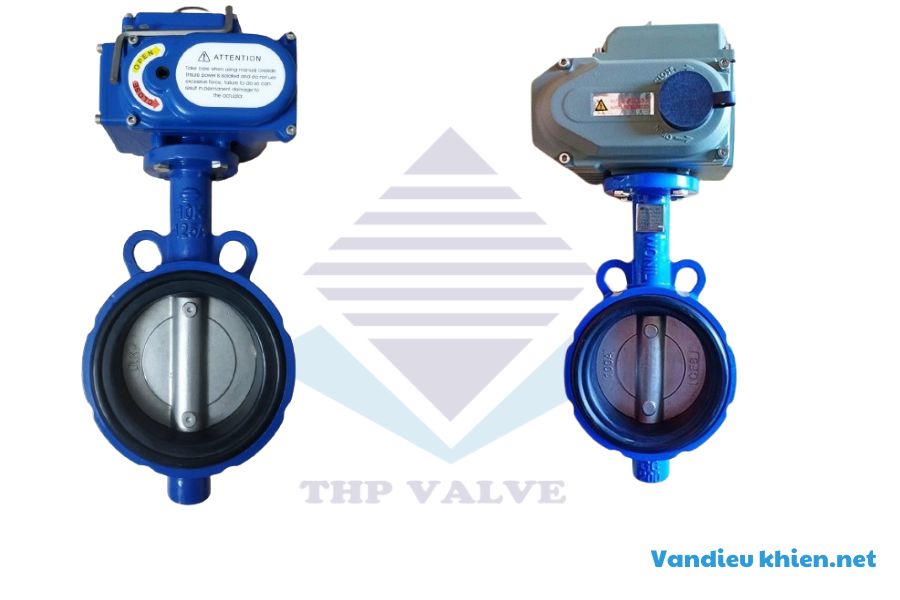

– Bộ phận điều khiển : Là bộ phận dùng để điều khiển hoạt động tác động lên van tạo ra góc mở khác nhau hay tạo ra trạng thái đóng hoặc mở hoàn toàn của van như tay quay,tay gạt hoặc van có thể tự động nhờ bộ điều khiển điện hoặc bộ điều khiển khí nén.

Ngoài ra chúng ta còn có các bộ phận khác như trục van, bánh răng định vị, bulong, v,v…

* Cách hoạt động

Van bướm gang có thể hoạt động ở chế độ đóng, mở hoàn toàn hay mở tiết lưu. Khi tiến hành sử dụng bộ phận điều khiển hoạt động quay tay hay gạt hoặc điều khiển tự động theo ngược chiều kim đồng hồ là thực hiện quá trình mở van bướm. Ngược lại là thực hiện quá trình đóng. Khi ở vị trí mở thì độ cản trở dòng chảy của cửa van là nhỏ nhất do đó sự tạo xoáy và sụt áp khi dòng chảy đi qua van là rất nhỏ. Khi van chỉ được mở một phần đĩa thì dòng chảy được phân chia đồng đều qua cửa van và vòng làm kín. Do đó van bướm bằng gang cũng có thể được dùng cho quá trình điều tiết dòng chảy. Khi van bướm ở vị trí điều tiết thì phải chốt nó lại tại vị trí đó vì áp suất của dòng chảy có xu hướng đưa cửa van về vị trí đóng hay mở hoàn toàn.

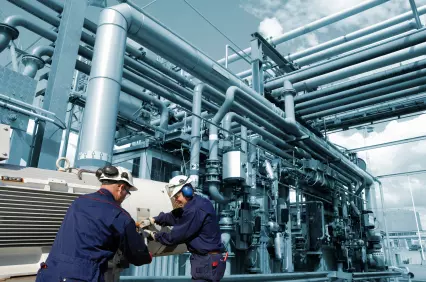

Lưu ý khi lắp đặt van bướm bằng gang

Đặt van bướm ở vị trí mở ¼ trước khi lắp đặt để tránh làm biến dạng miếng đệm(sleeve) do xiết quá chặt, làm kẹt và rò rỉ.

– Đường kính của 2 đường ống lắp van bướm phải bằng nhau để đảm bảo không gian hoạt động cho đĩa van.

– Cần phải có một khoảng cách mặt bích vừa đủ để lắp van để không làm hư hại miếng đệm(sleeve)

– Xiết chặt các ốc, vít từ từ theo mặt phẳng

– Không sử dụng miếng đệm (gasket)giữa mặt bích và van

– Kích thước mặt bích phải đồng nhất kích thước van

– Không được hàn mặt bích gần Van Bướm đã được lắp đặt.

– Đối với van bướm đường kính lớn, khi lắp đặt thì ưu tiên lắp van với trục ti nằm ở vị trí ngang

– Khi tiến hành quay tay quay theo ngược chiều kim đồng hồ là thực hiện quá trình mở van. Ngược lại khi quay tay quay theo cùng chiều kim đồng hồ là hiện quá trình đóng van. Việc đóng mở chỉ cần quay tay quay hoặc điều khiển cơ cấu đóng ở mọi góc độ.

Ưu điểm nhược điểm khi sử dụng

* Ưu điểm

– Lắp đặt dễ dàng, vận hành đơn giản.

– Sử dụng được với nhiều môi trường: Nước, dầu, khí, gas,…

– Có nhiều kích cỡ, phù hợp với nhiều hệ thống

– Giá thành rẻ hơn so với các dòng van tương đương như van cổng, van bi…

– Được làm bằng chất liệu gang chịu được nhiệt độ và áp lực của lưu chất.

– Đa dạng về suất xứ và hãng sản xuất.

– Đầy đủ giấy tờ CO,CQ,…

– Sản phẩm được bảo hành 12 tháng theo quy định

– Hỗ trợ vận chuyển và lắp đặt

* Nhược điểm

– Chỉ có một kiểu lắp đặt với đường ống là lắp bích

– Do có cánh van nên sẽ làm thay đổi dòng chảy khi sử dụng

– Không có các kích thước cho những đường ống nhỏ từ DN50 trở xuống
