Van bướm tai bích
Van bướm tai bích được nhập khẩu trực tiếp không qua nhà phân phối nào lên có giá thành tốt nhất cho người sử dụng,Bảo hành 12 tháng với đầy đủ giấy tờ hỗ trợ giao hàng.
Xuất xứ: Malaysia, Hàn Quốc, Trung Quốc.
Hãng sản xuất: Van ARV Malaysia, Seung Jin Korea.
Kích cỡ: DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300.
Vật liệu: Gang, Inox.
Áp suất làm việc: PN10/PN16. – Nhập khẩu trực tiếp
Bảo hành 12 tháng – Hỗ trợ vận chuyển
Tư vấn lắp đặt – Hàng có sẵn tại kho
Mô tả

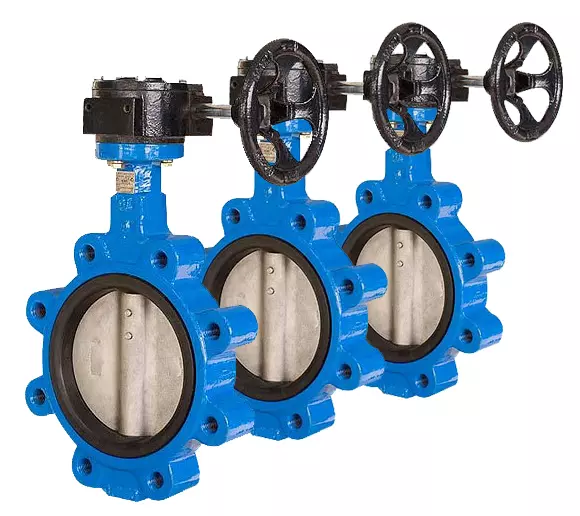

Van bướm tai bích

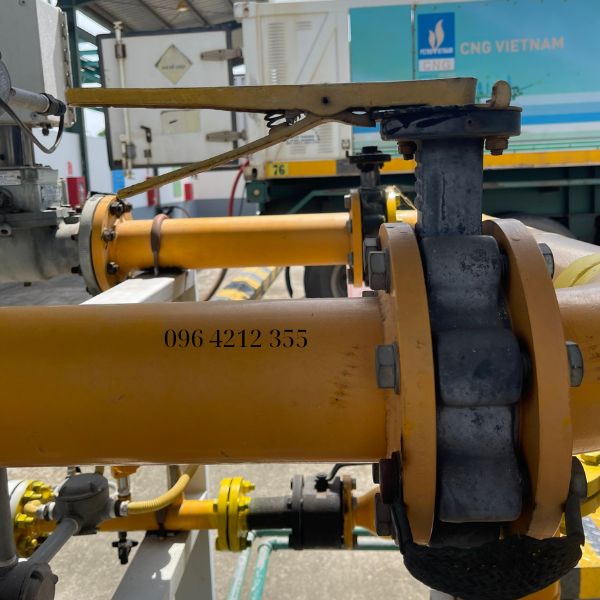

Là van bướm loại Lug (giá treo) với lỗ ren và được dùng trong nhiều trường hợp. Van có thể dùng để chặn, khoá cuối ống, đóng/mở và kiểm soát dòng chảy. Các lỗ ren giúp nó có thể dễ dàng lắp đặt & tháo ra khỏi tuyến ống. Vận hành thủ công, hơi, thuỷ lực hoặc điện. Van bướm tai bích (Lug Type) nằm giữa hai mặt bích của hai đầu ống. Một bộ bù long gồm những bù long dài sẽ được lắp xuyên qua lổ trên cả ba mặt bích để ép chặt hai đầu ống và van bướm nằm giữa. Thường có kích thước là van bướm DN125, DN150, DN150, DN200, DN250,… Van được chúng tôi nhập khẩu trực tiếp với số lượng lớn đầy đủ giấy tờ CO,CQ bảo hành 12 tháng tư vẫn chọn và hỗ trợ giao hàng nhanh chóng.
Phiên bản lug của thiết kế của van bướm tai bích tương tự như một van bi 3 mảnh trong đó một đầu của dòng có thể được lấy ra mà không có tác dụng ở phía đối diện. Điều này có thể được thực hiện bằng cách sử dụng chèn ren, mặt bích, cùng với hai bộ lugs (bu lông) mà không sử dụng các loại hạt vì mỗi mặt bích có các bu lông riêng. Điều quan trọng cần lưu ý là bạn không cần phải tắt toàn bộ hệ thống để làm sạch, kiểm tra, sửa chữa hoặc thay thế van bướm lug. Nó được thiết kế với một lớp lót lưu hóa trên một vòng cứng nhắc để giảm thiểu biến dạng trong quá trình lắp ráp và cho độ chính xác chiều lớn hơn trong quá trình ép. Trục trên thiết kế kiểu kéo có 2 miếng, không cần phải cố định. Điều này làm tăng khả năng bảo trì đĩa và cho phép kV cao nhờ vào phần trung tâm của đĩa mỏng hơn một van với một trục duy nhất.

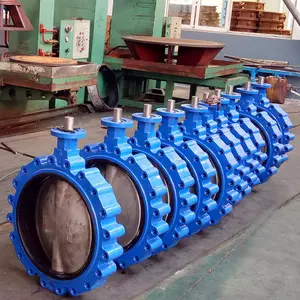

Cấu tạo và ưu điểm của van
* Cấu tạo
Van gồm 4 bộ phận chính: Thân van, đĩa van, ghế van và trục quay của van.
– Thân : van thường có thân van phù hợp giữa hai mặt bích của ống, phổ biến nhất là thân loại Lug và Wafer được đúc từ nhiều chất liệu như gang,inox,thép nhựa,…
– Đĩa : hình cánh bướm làm từ chất liệu inox,gang,nhựa,…Dùng để đóng mở làm dừng dòng chảy – nó tương đương với một chốt (plug) trong một van chốt (plug valve), một cổng trong van cổng (gate valve) và một van cửa hoặc một quả bóng trong một van bi (ball valve). Có nhiều thay đổi trong thiết kế và định hướng đĩa để cải thiện dòng chảy, chặn dòng và / hoặc mô-men xoắn theo chuyển động quay.
– Ghế đệm : Có độ đàn hồi sử dụng một khớp nối can thiệp giữa cạnh đĩa và ghế đệm để thực hiện việc đóng ngắt. Vật liệu của ghế đệm có thể được làm từ các chất hợp chất đàn hồi hoặc polyme. Ghế đệm có thể được gắn với thân hoặc có thể được ép hoặc khoá chặt.
– Trục : làm từ chất liệu inox kết nối đĩa với bộ phận thực hiện hoạt động.
* Ưu điểm
– Rất thuận lợi cho vệc thao tác để mở và được thực hiện một cách nhanh chóng
– Vòng xoay 90° của tay cầm tạo ra sự đóng kín hoặc mở van hoàn toàn.
– Van bướm tai bích lớn thường được trang bị một bộ hộp số, nơi mà tay cầm bằng bánh răng được nối với thân. Điều này làm đơn giản hoá hoạt động của van, nhưng có mức phí cao hơn.
– Giá cả tương đối rẻ hơn so với các van khác
– Loại van bướm tay gạt đòi hỏi vật liệu ít hơn cho thiết kế của van mà kinh tế nhất là loại wafer phù hợp giữa hai mặt bích ống. Một loại khác, thiết kế dạng lug wafer, được giữ ở vị trí giữa hai mặt bích ống bằng bu lông nối hai mặt bích và đi qua các lỗ ở viền ngoài của van. Hơn nữa, chất liệu để sản xuất thông thường cũng rẻ hơn.
– Van lắp đặt cần ít không gian.
– Điều này là do thiết kế nhỏ gọn của van đòi hỏi không gian ít hơn đáng kể so với các loại van khác.
– Van bướm đòi hỏi ít công việc bảo trì hơn
– Độ tin cậy và giảm yêu cầu bảo trì làm cho van trở nên phổ biến.
– Mức độ mài mòn giảm giúp cho tuổi thọ của van lâu hơn so với các loại van khác. Điều này cũng làm giảm đi chi phí vận hành trực tiếp và cắt giảm thời gian cần thiết để bảo trì van.
