Van bướm wafer

Van bướm wafer

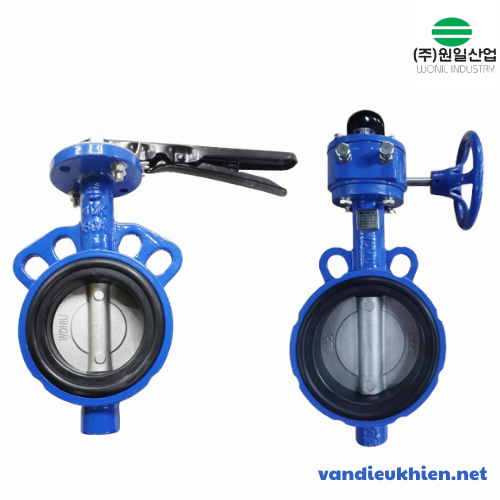

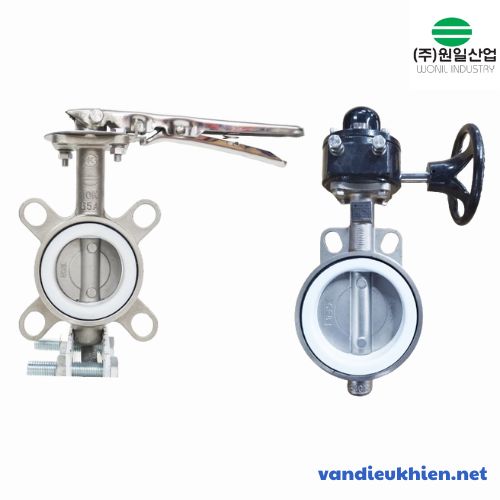

Van bướm wafer là loại van bướm thông dụng mà chúng ta thường bắt gặp hiện nay, van có thiết kế tương đối đơn giản, dễ dàng lắp đặt và thay thế, sữa chữa van.Van bướm kiểu wafer có lớp lót cao su rời cung cấp với các kiểu wafer, lug và hai mặt bích được thiết kế đáp ứng các loại tiêu chuẩn của động cơ điều khiển van. Được thiết kế với trục vuông chống bật, đĩa mỏng bằng thép không gỉ kháng axit với cạnh đĩa được gia công bằng máy và đánh bóng đảm bảo mô men thấp.Thao tác xoay 90° của tay cầm tạo ra sự đóng kín hoặc mở van hoàn toàn. Van lớn thường được trang bị một bộ hộp số, nơi mà tay cầm bằng bánh răng được nối với thân. Điều này làm đơn giản hoá hoạt động của van, nhưng có mức phí cao hơn.Van có độ tin cậy cao và giảm yêu cầu bảo trì làm cho van kiểu này trở nên phổ biến. Mức độ mài mòn giảm giúp cho tuổi thọ của van bướm wafer lâu hơn so với các loại van khác. Điều này cũng làm giảm đi chi phí vận hành trực tiếp và cắt giảm thời gian cần thiết để bảo trì van có lớp lót cao su rời cho nước uống và chất lỏng trung tính ở max. 70° C

Đặc điểm và cấu tạo van bướm kiểu wafer

* Đặc điểm

– Gang dẻo với kiểu cổ dài để cách ly.

– Lớp lót cao su rời EPDM đạt chứng nhận cho nước uống tích hợp bề mặt đệm và “saw profile” giúp tối ưu độ bám của lớp lót lên thân van.

– Trục van được thiết kế một đoạn hình vuông chống bật với đường kính lên tới 400, và từ DN 450 trục van được thiết kế hai đoạn ngắn với rãnh then và then hoa và hai bạc lót tự bôi trơn.

– Đĩa van bướm kiểu wafer mỏng bằng thép không gỉ kháng axit với cạnh đĩa được gia công bằng máy và đánh bóng giúp giảm ma sát giữa thân van và lớp lót.

– Mô men hoạt động của van bướm thấp cho phép sử dụng động cơ điều khiển van hiệu quả.

– Sơn epoxy 100 μ tớiDN 400,và100 μ polyurethane từDN 450, lựa chọn sơn khác.

* Cấu tạo

Cấu tạo của van kiểu này rất đơn giản chỉ có 7 thành phần chính tạo lên van

1. Bu long: Thép không gỉ A2

2. Long đen chặn: Thép không gỉ A2

3. Gioăng: Cao su NBR

4. Trục van: Thép không gỉ AISI 420

5. Thân van: Gang dẻo, EN-GJS-400-15 (GGG-40)

6. Lớp lót: Cao su EPDM

7. Đĩa van: Thép không gỉ inox 304

Lưu ý về van bướm kiểu wafer khi lắp đặt và sử dụng van

– Đặt van bướm ở vị trí mở ¼ trước khi lắp đặt để tránh làm biến dạng miếng đệm(sleeve) do xiết quá chặt, làm kẹt và rò rỉ.

– Đường kính của 2 đường ống lắp van bướm phải bằng nhau để đảm bảo không gian hoạt động cho đĩa van.

– Cần phải có một khoảng cách mặt bích vừa đủ để lắp van để không làm hư hại miếng đệm(sleeve)

– Xiết chặt các ốc, vít từ từ theo mặt phẳng

– Không sử dụng miếng đệm (gasket)giữa mặt bích và van

– Kích thước mặt bích phải đồng nhất kích thước van

– Không được hàn mặt bích gần Van Bướm đã được lắp đặt.

– Đối với van bướm đường kính lớn, khi lắp đặt thì ưu tiên lắp van với trục ti nằm ở vị trí ngang

– Khi tiến hành quay tay quay theo ngược chiều kim đồng hồ là thực hiện quá trình mở van. Ngược lại khi quay tay quay theo cùng chiều kim đồng hồ là hiện quá trình đóng van. Việc đóng mở chỉ cần quay tay quay hoặc điều khiển cơ cấu đóng ở mọi góc độ.
