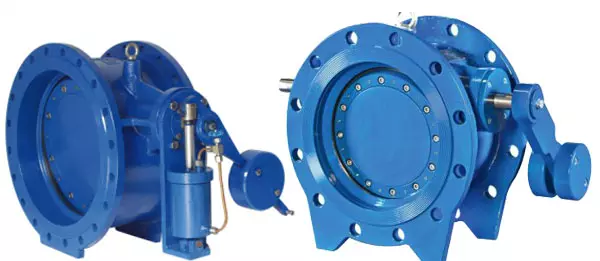

Van một chiều đối trọng

Tìm hiểu về van một chiều đối trọng

Van một chiều đối trọng là loại van điều khiển bằng thủy lực, mở/đóng bằng bởi trọng lương được tác động. Van một chiều đối trọng được thiết kế để lắp vào đầu ra của mộ thệ thống đường ống, hệ thống kiểm soát bằng thủy lực, kiểm tra và thường được đặt sau các hệ thống máy bơm. Bảo vệ các hệ thống máy móc.

Còn được gọi là van một chiều quả cân thủy lực,đây là thiết bị được vận hành bằng hệ thông thủy lực. Loại van này thường có kích thước lớn. Ứng dụng cho các hệ thống nước hồ chưa, trạm bơm, đập nước, thủy điện…được nhập khẩu trực tiếp từ Hàn Quốc, Đài Loan, đạt tiêu chuẩn chất lượng cao. Dải kích thước từ DN250, DN300, DN350, DN400, DN500, DN600, DN800, DN900.

Van một chiều  là loại van ngăn chặn sự mất mát lưu chất khi có sự cố ống dẫn khi có sự cố rò rỉ hay hỏng hóc ống dẫn xảy ra sẽ ngăn ngừa và hạn chế tối đa lượng chất lỏng, khí bị thất thoát. Và loại van này cũng được ứng dụng rất rộng rãi trong nhiều thiết bị thủy lực thuộc hệ thống thông gió, chữa cháy, hệ thống kỹ thuật nước, nhiệt, hơi hay điều hòa không khí và xử lý chất thải.

Cấu tạo và nguyên lý hoạt động

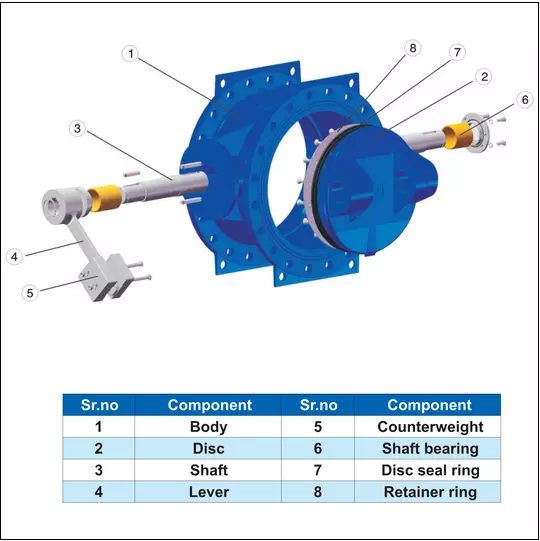

* Cấu tạo

Van có cấu tạo bởi 8 bộ phận chính gồm :

– Thân van : được đúc từ gang dẻo,inox,thép,… đây là chất liệu chịu được áp lực nhiệt độ cao và sự bào mòn của lưu chất qua van mà giá thành lại rẻ phù hợp cho các ứng dụng yêu cầu tiết kiệm chi phí

– Đĩa van : là phần chịu áp lực chính và tiếp súc nhiều nhất với lưu chất thường bộ phận này được làm từ inox tiêu chuẩn được kết nối với một đầu của trục.

– Trục van : được làm bằng inox hoặc chất liệu thép không rỉ 1 đầu trục kết nối với trục van còn đầu còn còn lại kết nối với đòn bẩy đối trọng

– Đòn bẩy : cấu tạo từ chất liệu gang dẻo.

– Đối trọng : Được làm từ chất liệu gang dẻo.

– Ổ đỡ : cấu tạo tùy chất liệu theo chất liệu thân

– Vòng đệm kín : Cao su EPDM,chịu được nhiệt độ cao

– Vòng khóa : Cấu tạo bằng chất liệu inox ss304

* Nguyên lý hoạt động

Cũng có trước gần như các loại van một chiều hiện nay. Van một chiều đối trọng ,đầu tiên nhanh chóng đóng cửa từ 90 độ đến 30 độ, và sau đó chậm đóng cửa từ 30 độ đến 0 độ. Theo điều kiện làm việc, tốc độ đóng và góc có thể được điều chỉnh. Đó là giúp ngăn chặn búa nước quá mức.

Thông số kĩ thuật và catalog van

* Thông số

– Áp suất làm việc: PN16(~1.6Mpa~16Bar).

– Kích cỡ: DN250 đến DN900

– Chất liệu : inox,gang,thép không rỉ,…

– Nhiệt độ làm việc: -10~180°C.

– Môi trường làm việc: Nước, Nước thải.

– Bảo hành 12 tháng

– Tình trạng hàng có sẵn

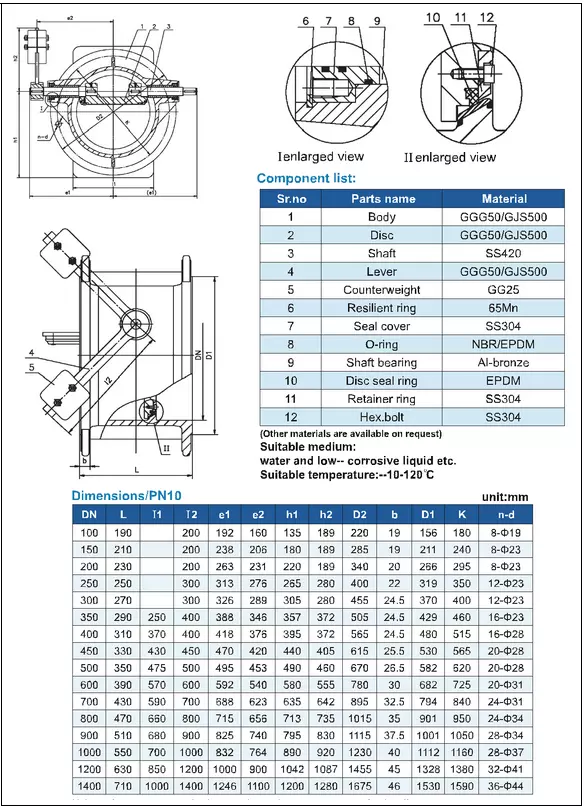

* Catalog sản phẩm
