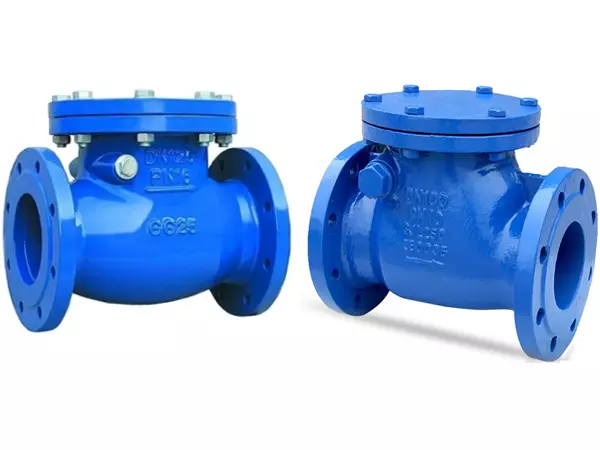

Van Một Chiều Lá Lật
Thiết kế đơn giản, nắp van cho phép vệ sinh, thay thế và bảo trì dễ dàng Mặt bích được thiết kế theo tiêu chuẩn : GB/T17241.6-1998;ISO7005.2-1998;EN1092.2-199 Van được ứng dụng trong các ngành cấp thoát nước, trong chu trình nước của hệ thống HVAC, hệ thống PCCC
Chất liệu: Gang, thép, inox, đồng
Kích thước: DN15 – DN1200
Kiểu kết nối: Nối ren, nối mặt bích, nối rắc co
Tiêu chuẩn nối bích: BS, JIS, ANSI
Áp suất làm việc: PN10, PN16, PN25
Nhiệt độ làm việc: 0 – 200 độ C
Xuất xứ: Hàn Quốc, Đài Loan, Trung Quốc…- Bảo hành: 12 tháng
Mô tả
Van một chiều lá lật
Được sử dụng để bảo vệ chống lại dòng chảy ngược.Lá van nghiêng 45 độ nên van đóng rất nhanh. Giảm tối thiểu sự va đập của nước.Lá van bọc toàn bộ bằng cao su NBR. Nên van đóng kín và chống sự ăn mòn.Van được bao phủ bởi sơn epoxy chống ăn mòn.Thiết kế đơn giản, nắp van cho phép vệ sinh, thay thế và bảo trì dễ dàng Mặt bích được thiết kế theo tiêu chuẩn GB/T17241.6-1998;ISO7005.2-1998;EN1092.2-199.Van được ứng dụng trong các ngành cấp thoát nước, trong chu trình nước của hệ thống HVAC, hệ thống PCCC
Thông số kỹ thuật cấu tạo van một chiều lá lật
* Thông số kĩ thuật :
– Chất liệu: Gang, thép, inox, đồng
– Kích thước: DN15 – DN1200
– Kiểu kết nối: Nối ren, nối mặt bích, nối rắc co
– Tiêu chuẩn nối bích: BS, JIS, ANSI
– Áp suất làm việc: PN10, PN16, PN25
– Nhiệt độ làm việc: 0 – 200 độ C
– Xuất xứ: Hàn Quốc, Đài Loan, Trung Quốc…
– Bảo hành: 12 tháng
* Cấu tạo :
– Nắp đậy : cấu tạo từ chất liệu gang chịu được nhiệt độ và áp lực của lưu chất
– Chốt : làm từ chất liệu inox
– Thân van : được cấu tạo từ nhiều chất liệu như inox,gang,…
– Chốt xoay bản lề : thép không rỉ
– Vòng đệm : cao su chịu được nhiệt độ và sự ăn mòn
– Chốt đĩa : Inox
– Đĩa van : Cấu tạo từ inox là phần tiếp súc nhiều nhất với lưu chất
Đặc điểm và ưu điểm của van một chiều lá lật
* Đặc điểm :
Van một chiều lá lật được thiết kế để tạo nên cấu trúc lật. Các thành phần thiết yếu được thiết kế đặt bên trong thân van để chống rò rỉ các chất lỏng ra ngoài, với đường kính bên trong lớn để thuận tiện cho việc lưu chuyển chất lỏng.Với thiết kế như vậy thì có thể ngăn được sự trào ngược lại của chất lỏng.
* Ưu điểm :
– Khả năng đóng/mở van nhanh nhờ vào kết cấu lá van nghiêng 450.
– Van vận hành dựa vào lực chảy dòng nước.
– Vật liệu sản xuất van có độ bền cao như gang, inox, thép.
– Sử dụng được cho nhiều môi trường, lưu chất khác nhau.
– Van có thiết kế nhỏ gọn nên trọng lượng nhẹ, thuận tiện vận chuyển và lắp đặt.
Van một chiều được ứng dụng rất rộng rãi trong các hệ thống từ dân dụng đến hệ thống sản xuất công nghiệp như: Hệ thống cấp thoát nước tòa nhà cao tầng – nhà xưởng công nghiệp, hệ thống thông gió, chữa cháy, điều hòa không khí, xử lý chất thải….
