Van bi inox

I. Tìm hiểu về van bi inox

1. Định nghĩa

Van bi inox là loại van có cấu tạo toàn thân từ chất liệu inox SUS304, inox SUS316, inox SUS201 thường được sử dụng trong công nghệ thực phẩm, các hệ thống dẫn chất lỏng vi sinh. Với chất liệu chống ăn mòn cao, có khả chịu mài mòn và oxi hóa được ứng dụng trong hầu hết các hệ thống yêu cầu cao về kỹ thuật các môi trường chuyền dẫn môi chất có tính ăn mòn cao như hóa chất, axit.

2. Giới thiệu

Sản phẩm được chúng tôi nhập khẩu trực tiếp với đầy đủ kiểu kết nối như nối hàn, nối bích, ren,… Kích thước đa dạng cùng đầy đủ giấy tờ CO, CQ cho sản phẩm ngoài ra khi mua hàng người sử dụng còn được hưởng chế độ bảo hành 12 tháng. Hỗ trợ vận chuyển nhanh và nhân viên kĩ thuật tư vấn lắp đặt và chọn lựa van để phù hợp với đường ống trong mỗi ứng dụng.

II. Nguyên lý hoạt động và cấu tạo của van

1. Nguyên lý hoạt động

Phần điều chỉnh dòng chảy có cấu tạo hình cầu đục lỗ xuyên tâm cho vật chất đi qua van. Bi được giữ chặt giữa hai vòng làm kín teflon ngăn chặn hiện tượng rò rỉ lưu chất ở bi van. Bộ phận điều khiển hoạt động được lắp với trục van ở vị trí trên đầu van. Khi bộ phận điều khiển làm trục van quay một góc 90° thì van sẽ ở vị trí đóng hoặc vị trí mở, khi buồn đổi trạng thái thì chỉ cần quay lại vị trí ban đầu.

Vì bi van có thiết kế hình cầu với độ nhẵn cao nên giảm được lực ma sát giữa bi và các vòng làm kín khi vận hành do đó chúng không cần tới sự bôi trơn. Tay gạt của van bi cũng giống như van bướm nó sẽ nằm song song với dòng chảy khi van ở vị trí mở. Còn khi tay quay nằm vuông góc với đường ống thì nó ở vị trí đóng.

Van bi cũng có thể được chế tạo để dẫn dòng chẩy theo nhiều hướng. Loại này ngoài việc đóng và mở nó còn có thể đổi hướng đi của dòng chảy. Van này chỉ có độ cản trở dòng chảy nhỏ nên sự sụt áp và hiện tượng tạo xoáy khi dòng chảy qua van cũng rất nhỏ.

Van bi thường không dùng cho mục đích điều chỉnh dòng chảy vì khi chúng ở vị trí điều tiết thì phần cửa van nằm trong dòng chảy sẽ bị mài mòn nhiều hơn. Tùy theo kích thước đường kính trong, van bi được chia ra thành van bi lỗ lớn, van bi lỗ nhỏ và van bi lỗ trung bình.

2. Cấu tạo

Đây là loại van thông dụng được nghiên cứu và phát triển phù hợp với hầy hết tất cả các ứng dụng đường ống kể cả ở trong nhà máy lẫn các ứng dụng gia đình.

Van có cấu tạo rất đơn giản chỉ từ các phần đó là: thân van và bộ phận điều khiển. Chúng ta sẽ đi vào tìm hiểu từng phần ở bài viết dưới đây.

a. Thân van

Phần thân van là yếu tố quan trọng của van với sự kết hợp của các phần như:

* Phần thân chính: được đúc hoàn toàn bằng chất liệu inox 201, inox 304, inox 316 chia làm hai mảnh riêng biệt. Phần này còn được đúc thêm bộ phận mặt bích hoặc tiện ren trong để kết nối với đường ống.

* Phần trục van: Phần này là bộ phận truyền lực từ bộ phận điều khiển đến bi của van, cấu tạo từ chất liệu cứng thép không rỉ để giúp van hoạt động lâu dài.

* Phần bi van: phần này được đúc nguyên khối hình cầu được đục lỗ xuyên tâm. Đường kính của lỗ bi bằng với đường kính trong của đường ống để giúp lưu chất không bị chở khi đi qua van. Cấu tạo thông thường bác chất liệu inox 304 chịu được nhiệt độ tốt và khó bị bào mòn.

* Phần làm kín: Bộ phận này là zoăng, với loại van này thì zoăng được làm bằng chất liệu Teflon(PTFE) chịu được nhiệt độ và áp lực tốt, nhiệm vụ chính là làm kín bi van với thân không để lưu chất bị rò rỉ.

Ngoài các bộ phận chính thì còn một vài các chi tiết nhỏ như bulong, ốc, đệm,…

b. Phần điều khiển

Phần này rất quan trọng với van, là bộ phận chính để điều khiển cũng như thực hiện đống mở van. Tùy thuộc vào từng ứng dụng và nhu cầu sử dụng mà chúng ta lựa chọn kiểu điều khiển cho hợp lý và tối ưu nhất. Dưới đây chúng tôi sẽ giới thiệu một số kiểu điều khiển van bi để các bạn tham khảo.

* Tay gạt: đây là loại dùng để điều khiển đóng mở van loại van cơ, Loại này thông thường được sử dụng cho các size van nhỏ với lực mở nhẹ người sử dụng có thể dễ dàng sử dụng.

* Đầu khí nén: được dùng trong các hệ tự động giúp tiết kiệm nhân công vận hành và giúp van hoạt động linh hoạt chính sác. Loại này sử dụng nguồn khí nén từ 3 – 8bar để cấp vào đầu khí nén giúp van đóng mở hoặc tuyến tính. Thời gian đóng mở loại van này thông thường chỉ từ 1s đến 3s.

* Đầu điều khiển điện: là 1 mô tơ điện với nguồn điện đa dạng như 24V, 220V, 380V,… Phù hợp với nhiều ứng dụng khác nhau, đầu điều khiển có cấu tạo chất liệu hợp kim nhôm vững chắc cùng tiêu chuẩn IP67 giúp đầu điện có tuổi thọ cao khi sử dụng. Thời gian đóng mở hết 1 hành trình từ đóng sang mở và mở qua đóng từ 15s đến 30s.

III. Một số loại van bi khác mà chúng tôi đang cung cấp

Để đáp ứng nhu cầu của người sử dụng nhà sản xuất van bi inox đưa ra thị trường một số sản phẩm chính về van bi inox 304 -316 được sử dụng nhiều nhất hiện nay bao gồm các sản phẩm chinh sau.

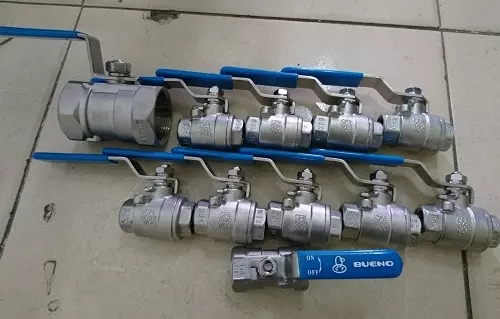

1. Van bi tay gạt lắp ren

Đây là loại van bi inox tay lạt lắp ren được sử dụng phổ biến.Kiểu van bi inox lắp ren tay gạt có hai dạng chính là dạng 1 thân và 2 thân, van được thiết kế kiểu lắp ren phù hợp cho đường ống có kích cỡ từ DN8 đến DN100, với giá thành hợp lý cùng với đó là đa dạng về chất liệu vì thế đây là dạng van bi inox được người sử dụng lựa chọn nhiều nhất.

Thông số kĩ thuật

• Kích cỡ van : DN8 – DN100
• Thân van được làm bằng inox 304. 316 và inox 201
• Dạng van bi : 1 thân và 2 thân
• Kiểu kết nối lắp ráp : dạng lắp ren với kiểu ren trong hai đầu như hình ảnh
• Áp lực làm việc tối đa : PN16
• Sử dụng đóng mở van : bằng tay gạt
• Môi trường sử dụng : Khí nén, nước, khí nóng
• Nhiệt độ làm việc max : 250 độ C
• Hãng sản xuất : Emico, Haitima, Kosa, Bueno
• Nhập khẩu : Đài Loan, Hàn Quốc, Nhật,…
• Bảo hành chính hãng : 12 tháng
• Giấy tờ chứng chỉ bao gồm : CO-CQ
• Hàng hóa : có sẵn

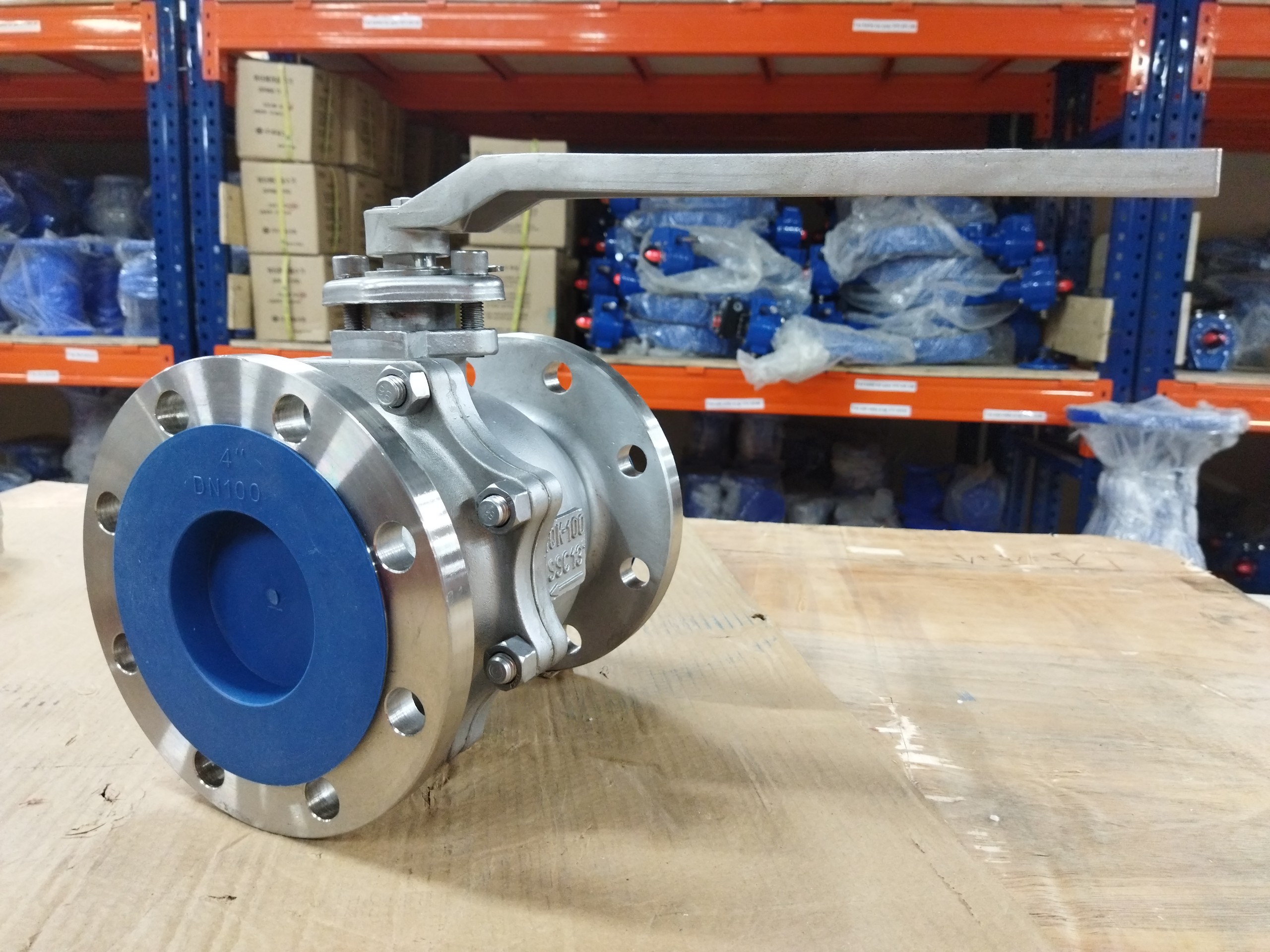

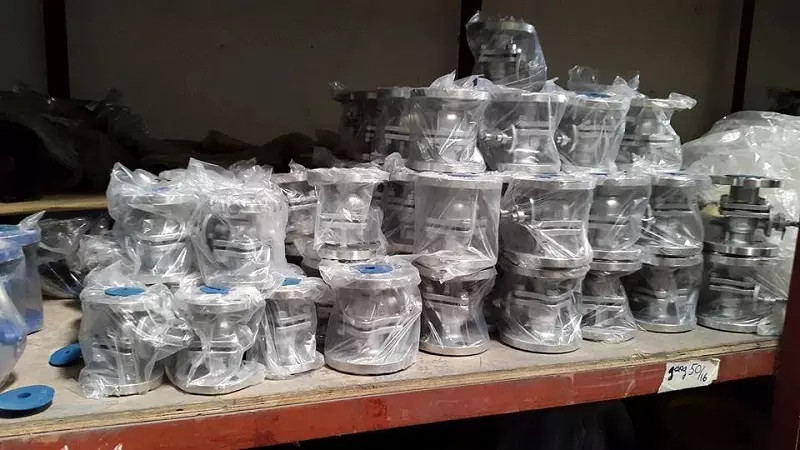

2. Van bi inox mặt bích tay gạt

Đối với dạng van bi inox mặt bích tay gạt có một ưu điểm chính đó là tính chất tiện lợi dễ dàng lắp đặt, tháo lắp cũng như bảo trì van chỉ việc tháo bu lông hai đầu mặt bích ra là có thể thay thế dễ dàng, ngoài ra chất liệu van cũng là inox sus 304, sus316. chính vì vậy van bi inox tay gạt mặt bích cũng được nhiều người lựa chọn và sử dụng sau dạng lắp van tuy nhiên giá thành van này hơi cao.

Thông số kĩ thuật

• Đường kính van : 15A (1/2”) đến 250A (10”)
• Vật liệu đúc van : inox sus304 – sus316
• Tiêu chuẩn kết nối mặt bích : Jis10k, Pn16, DIN, Class150, Ansi, Bs
• Áp suất làm việc tối đa : 10bar, 20bar, 25bar tối đa 40bar
• Bi van được làm bằng inox ss316, scs13
• Nhiệt độ thông thường : -20 độ F đến 450 độ F
• Sử dụng : nước thải, xăng dầu, nước sạch, khí nén và hóa chất ăn mòn có nồng độ thấp
• Hãng sản xuất van : Bueno, Haitima,Emico, Kosa…
• Xuất sứ : Nhật -Hàn Quốc -Đài Loan-Trung Quốc,…
• Giấy tờ kèm theo hàng : chứng chỉ xuất sứ và chứng chỉ chất lượng
• Van được bảo hành : 12 tháng trên toàn quốc

3. Van bi inox 3 thân, 3 mảnh, 3pc tay gạt

Van bi inox 3 thân còn được gọi dạng 3 mảnh hay 3pc đây là dòng van bi inox được thiết kế dạng ren trong hoặc kiểu hàn, van có thể chịu được áp suất làm việc lên tới 64bar vì vậy van bi 3 thân inox chủ yếu được sử dụng cho hệ thống sử dụng có áp lực cao.

Về các thông số kỹ thuật về cơ bản như dòng van khác, chỉ cần nắm các thông số dưới đây sẽ giúp các bạn dễ dàng mua van bi inox 3pc nhanh chóng.

Thông số kĩ thuật

• Về kích thước tiêu chuẩn : 15A đến 100A
• Van được đóng mở bằng tay gạt
• Kiểu van bi : dạng 3 mảnh được ghép chặt 3 mảnh lại với nhau
• về thân van được làm bằng théo không rỉ inox 304 ( CF8) – inox 316 ( CF8M)
• Áp lực làm việc : lên tới 64 bar
• Kiểu kết nối : dạng hàn và dạng lắp ren
• Sử dụng : nước, khí nén, xăng dầu,…
• Xuất sứ : Trung Quốc, Đài Loan, Hàn Quốc,…
• Bảo hành sản phẩm : 12 tháng đổi mới hoàn toàn

4. Van bi inox 3 ngã lắp ren và lắp bích

Đối với van bi inox 3 ngã lắp bích hoặc lắp ren đa phần được sử dụng cho hệ thống chất lỏng hoặc khí nén dùng để chia dòng chảy, lưu lượng đi qua mà không cần sử dụng thêm phụ kiên khác kèm theo. van có dạng bi chữ L và bi chữ T tùy theo hệ thống mà chúng ta cân nhắc lựa chọn sao cho phù hợp nhất.

Thông số kĩ thuật

• Thân van : làm bằng inox 304 và 201 và 316
• Kích cỡ size van : 15A – 125A
• Áp lực tối đa : PN16
• Bi van : được cấu tạo dạng bi chữ L và bi chữ T
• Kiểu đóng mở : dùng bằng gạt tay
• Dạng lắp ghép van : lắp ren và lắp bích
• Xuất sứ : Trung Quốc, Đài Loan, Nhật,…
• Bảo hành : 12 tháng
• Giấy tờ theo hàng : luôn có để chứng nhận sản phẩm là nhập khẩu chính hãng.

5. Van bi inox điều khiển khí nén

Cũng là dòng van bi inox dạng 3 thân nhưng thân van dạng van bi inox có tán vuông được lắp đặt bộ điều khiển khí phía trên giúp cho van đóng mở hoàn toàn tự động.

Đây là một trong số dòng van bi inox 304, 316 tiên tiến nhất sử dụng công nghệ tự động đóng mở khí nén. Mọi thao tác không cần dùng tới sức lực của con người tiết kiệm được nhân công lao động, hoạt động hiệu quả.

Thông số kĩ thuật

• Cỡ van : DN15 – DN200
• Vật liệu : Inox 304, 316
• Dạng van bi inox : 2Pc và 3PC
• Các kiểu kết nối chính : lắp bích và lắp ren
• Tiêu chuẩn : JIS10K, DIN, ANSI- PN16
• Áp lực khí nén cấp đóng mở : 0-8bar
• Áp suất làm việc thông thường : 10bar, 16bar đến 64 bar
• Dạng đóng mở : ON/OFF hoặc điều tiết hoàn toàn tự động bằng khí nén
• Xuất sứ : Hàn Quốc, Đài Loan,….
• Nhập khẩu trực tiếp từ nhà máy: Kosa Plus, Haitima, Sypa, Alohan,…
• Bảo hành: 12 tháng
• Giấy tờ, chứng chỉ nhập khẩu: đầy đủ CO, CQ, PKL…

6. Van bi inox điều khiển bằng điện

Là loại van bi (ball valve) ( thường lắp van bi inox 304) được thao tác đóng mở bởi 1 đầu điều khiển bằng mô tơ có điện áp 24V, 220V, 380V. Van có thể gửi tín hiệu đến tủ PLC để điều khiển được ứng dụng rộng rãi trong các ngành công nghiệp cấp thoát nước, hệ dẫn khí, nước thải.

Thông số kĩ thuật

• Kích thước van: DN15 (1/2″) – DN200 (6″)
• Kiểu lắp: dạng lắp ren – rắc co, hoặc bắt mặt bích
• Vật liệu van: Toàn thân inox ( Sus 304. sus 316)
• Điện áp: 24V, 220V, 380 dạng 2 pha , 3 pha 50-60 Hz
• Áp lực cho phép: PN16, PN25, PN40, PN60
• Nhiệt độ làm việc: -20°C đến 200°C
• Kiểu hoạt động: ON/OFF hoặc tuyến tính
• Xuất sứ: Taiwan, Korea, Japan, v.v….
• Hãng: Kosaplus, Haitima.
