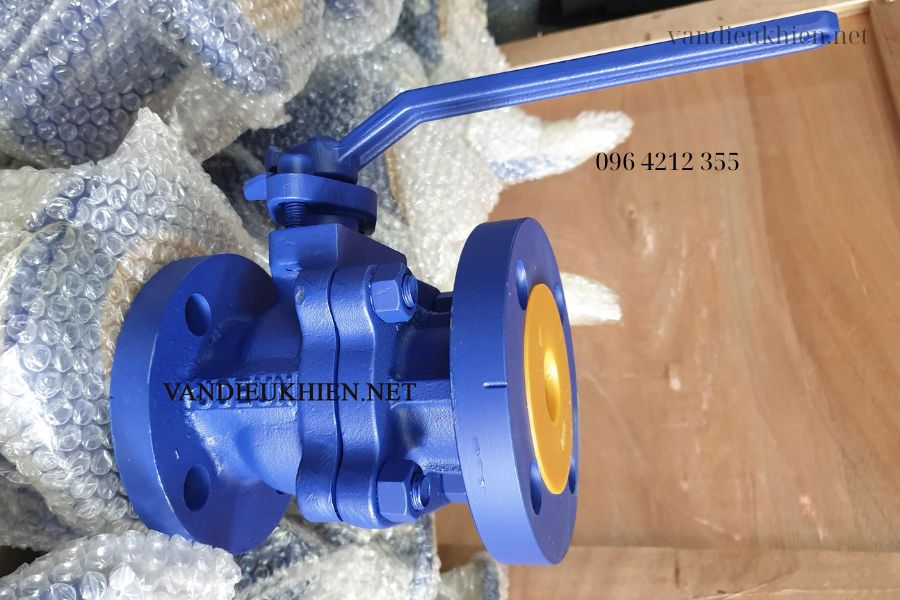

Van bi chịu nhiệt độ cao
Van bi chịu nhiệt độ cao là loại van bi được cấu tạo từ nhiều chất liệu chịu được nhiệt độ cao thông thường là inox tiêu chuẩn sản phẩm được chúng tôi nhập khẩu trực tiếp với giá tốt.
Kích thước van bi: DN15 – DN200
Chất liệu van bi: Inox sus201, 304, 316, Gang, Thép
Lớp phủ: Sơn Epoxy – Áp lực MAX: PN10, PN25, PN40
Tiêu chuẩn mb: JIS, BS – Kết nối: Ren, Rắc co, Mặt bích
Nhiệt độ MAX: 300 độ C – Vận hành: Tay gạt
Hãng: Emico, Wonil, Samwoo, Bueno – Made in: Korean, Taiwan, China
Bảo hành 12 tháng – Tình trạng hàng có sẵn
Mô tả
Tìm hiểu về van bi chịu nhiệt độ cao
* Giới thiệu
Van bi là thiết vị được lắp vào các hệ thống đường ống có chứa lưu chất lỏng, khí, hơi. Chức năng điều tiết lưu chất đi qua van nhiều hoặc ít, cho phép lưu chất đi qua hoặc chặn lại. Van bi được thiết kế lắp ren, rắc co hoặc lắp bích với đường ống. Được vận hành bằng tay gạt, điều khiển khí nén, điều khiển điện.

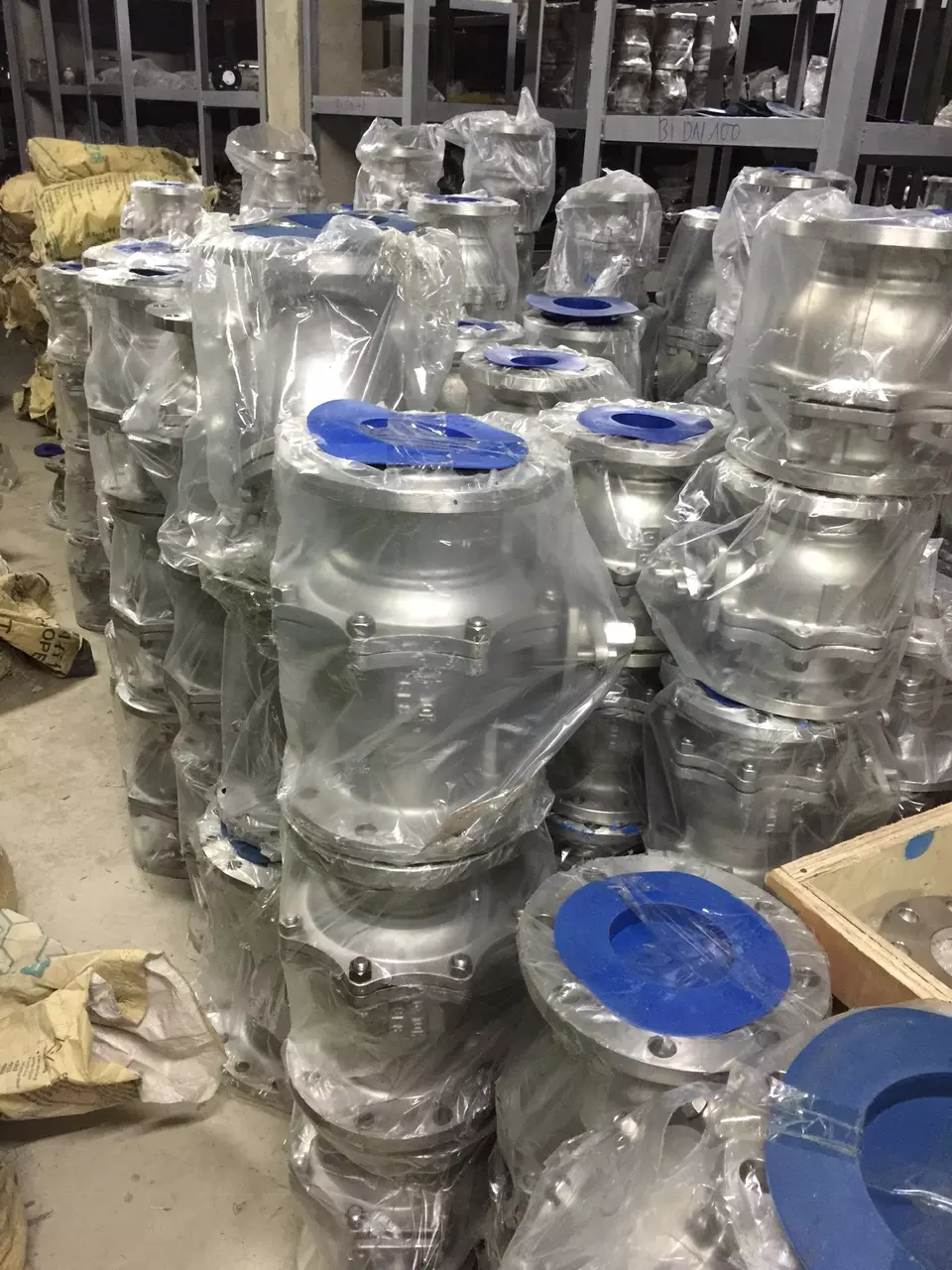

Van bi chịu nhiệt độ cao là thiết bị được thiết kế chuyên dùng cho các hệ thống có nhiệt độ cao như lò hơi, đường ống dẫn hơi nóng. Với khả năng chịu nhiệt theo từng chất liệu khác nhau giao động từ 80 độC, 180 độ C, 250 độ C . Được đúc nguyên khối từ các chất liệu: Inox, Gang, Thép, Nhựa tùy vào chất liệu mà van chịu được nhiệt. Được đúc liền nên van có độ bền cao, chắc chắn, chống va đập, chống ăn mòn. Hoạt động tốt cả trong các môi trường hóa chất, nồng độ cao.Sản phẩm được công ty chúng tôi nhập khẩu trực tiếp chính hãng không qua nhà phân phối nào với đầy đủ giấy tờ CO,CQ, catalogue, chứng từ của các hãng Bueno, Emico, Wonil. Dải kích thước lắp cho van ren từ DN15 – DN50, lắp cho bích từ DN50- DN200. Các dạng van 2 ngã, 3 ngã, 1 thân, 2thân, 3 thân.
* Cấu tạo
Phần cấu tạo bên trong van có dạng hình tròn và có lỗ rỗng bên trong cho môi chất đi qua. Bi được giữ chặt giữa hai vòng làm kín. Tay gạt được lắp ở đầu trên của ty van. Khi vặn tay gạt một góc 90 độ thì van sẽ ở vị trí đóng hoặc vị trí mở. Do đó van cũng là loại đóng mở nhanh. Vì hình dạng của chúng nên van bi có độ trơn và vận hành được dễ dàng hơn van nút. Vì thế giảm được lực ma sát giữa bi và các vòng làm kín khi vận hành do đó chúng không cần tới sự bôi trơn. Tay gạt của van cũng giống như van nút nó sẽ nằm song song với dòng chảy khi van ở vị trí mở. Còn khi tay gạt nằm vuông góc với đường ống thì nó ở vị trí đóng. Van cũng có thể được chế tạo để dẫn dòng chảy theo nhiều hướng.
Van cấu tạo nhờ 5 bộ phận chính đó là :
– Thân : được đúc từ chất liệu inox,gang,thép,…là những chất liệu chịu được nhiệt độ và áp lực cao, đây là phần chính của van hai đầu có thể được cấu tạo kiểu lắp bích cũng có thể là kiểu lắp ren.
– Bi : được thiết kế dạng hình cầu đục lỗ xuyên tâm làm từ chất liệu inox có tuổi thọ cao đây là phần tiếp súc và điều chỉnh dòng chảy được kết nối với phần trục của van.
– Trục : được làm từ inox kết nối bi với bộ phận thực hiện hoạt động
– Zoang : Là bộ phận làm kín bi với van ngăn chặn rò rỉ ở van làm từ cao su bền chịu được nhiệt độ khá cao.
– Bộ phận thực hiện hoạt động : thường nếu là van cơ thì sẽ là tay gạt hoặc tay quay trong trường hợp sử dụng trong môi trường tự động hóa thì van được gắn thêm 1 bộ điều khiển điện hoặc 1 bộ điều khiển khí nén.Tùy thuộc vào từng ứng dụng hoặc yêu cầu mà ta lựa chọn loại nào cho phù hợp.
Ngoài ra van còn có 1 số bộ phận khác như : Bulog,ốc,đệm,…
Ưu nhược điểm của van
* Ưu điểm
Van có độ bền cao, hoạt động tốt sau nhiều chu kỳ, và đáng tin cậy, đóng/ mở dễ dàng, an toàn ngay cả sau khi thời gian dài không sử dụng. Chính những yêu tố này làm cho chúng trở thành lựa chọn ưu tiên cho các ứng dụng đóng/ mở và điều khiển nơi chúng thường được ưu tiên sử dụng hơn van cầu hay van vổng. Tuy nhiên, van thiếu sự kiểm soát tốt trong các ứng dụng điều chỉnh lưu lượng. Cùng với cấu tạo đơn giản, sự vận hành, sửa chửa linh hoạt nên van bi được ứng dụng rỗng rãi trong công nghiệp, hỗ trợ áp suất lên đơn 1000 bar và nhiệt độ lên đến 752 ° F (400 ° C). Kích thước van bi thường nằm trong khoảng từ DN8 đến DN2000..
* Nhược điểm
- Mặc dù van bi được sử dụng nhiều nơi để thay thế van cầu và van cổng nhưng van bi không điều tiết được lưu lượng mong muốn như van điều tiết.
- Van bi là dòng van đóng nhanh/ mở nhanh chính vì vậy áp suất ma sát giữa thân bi và gioăng làm kín là rất lớn. Bởi vậy những bộ phận này thường dễ bị hư trong quá trình sử dụng.
- Van bi không dùng được cho môi trường bẩn hoặc đặc sệt. Trong trường hợp môi chất đặc sệt bạn có thể chuyển qua sử dụng loại van cửa hoặc van bướm.
