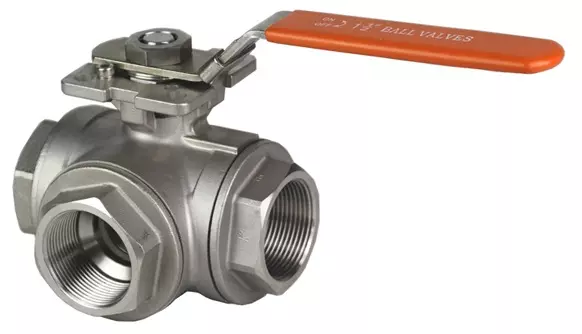

Van bi 3 ngã lắp ren

Van bi 3 ngã lắp ren

Đây là loại van bi được sử dụng cho các đường ống nước. Loại van này có 3 đầu để kết nối, tùy theo cấu tạo chúng có chức năng khác nhau.Van được cấu tạo từ nhiều loại chất liệu khác nhau như inox,gang,nhựa,..nhiều kích thước được kết nối với đường ống theo kiểu nối ren cùng với nhiều nhà sản xuất khác nhau là điểm mạnh để người sử dụng có nhiều sự lựa chọn sao cho phù hợp với chức năng.Van được nhập khẩu trực tiếp với giá thành rẻ. Trên thị trường có 2 dạng van đó là: Van dạng chữ L và van dạng chữ T.

Tìm hiểu về cách hoạt động của các dạng của van

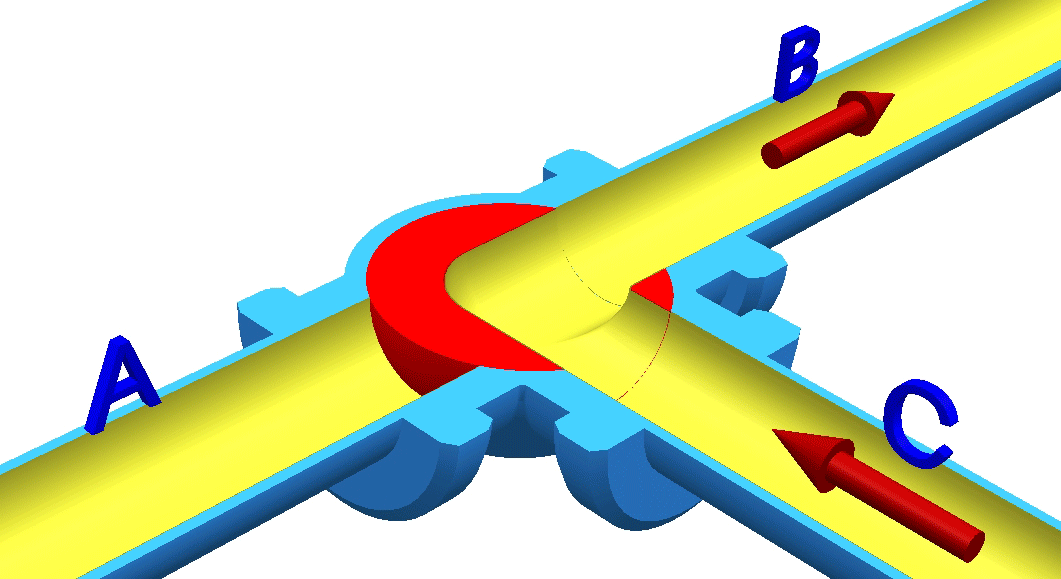

* Dạng L

Nguyên lý hoạt dộng của loại van này hoạt động khá đơn giản với chức năng đó là chúng chuyển hướng dòng chảy. Theo như hình trên ta thấy, khi cửa A đóng hoàn toàn, van sẽ cho dòng chảy từ C qua B. Ngược lại khi cửa B đóng hoàn toàn, van sẽ cho dòng chảy từ C qua A. Đối với dạng này chúng làm việc ở hai trạng thái đó là :

– Cho dòng chảy từ cửa C qua cửa A và cửa B đóng

– Cho dòng chảy từ cửa C qua B và cửa A đóng.

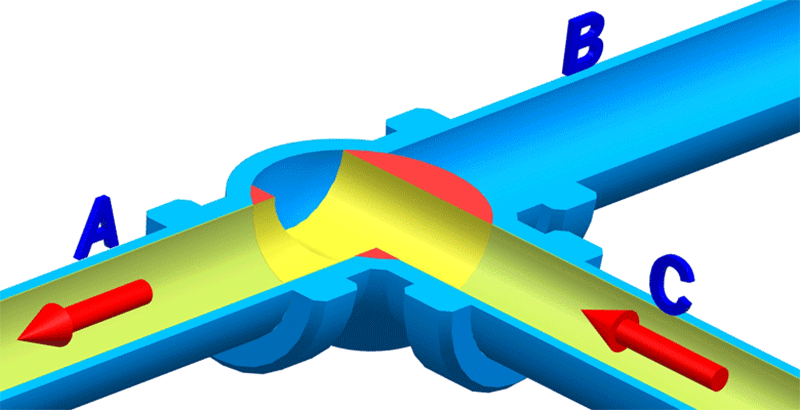

* Dạng T

Loại van bi 3 ngã lắp ren này hoạt động với nhiều chu trình hơn,được ứng dụng khá phổ biến do nhiều ưu điểm mà nó đem lại. Quan sát dưới hình ta thấy, van có 3 trạng thái hoạt động đó là :

– Cho dòng chảy từ C qua A và cửa B đóng

– Cho dòng chảy từ C qua B và của A đóng

– Cho dòng chảy từ C qua cả hai cửa A và B

– Còn trường hợp van cho cho phép cổng A và B thông qua nhau và cửa C đóng lại

Loại này thường được dùng để chia nhánh dòng chảy. Ngoài ra chúng có khả năng phân nhánh và giảm áp lực trong đường ống.Để phân biệt hai loại kiểu van này, thông thường trên thân van sẽ có ký hiệu để người dùng nhận biết và tránh nhầm lẫn. Khi lựa chọn van cổng ba cửa chúng ta cũng nên tìm hiểu kỹ để tránh mua nhầm van và không ứng dụng được cho hệ thống của mình.Thường thì dạng T sẽ được chọn sử dụng nhiều vì nó có thể thực hiện chức năng của dạng L

Cấu tạo và lưu ý khi chọn mua van

* Cấu tạo

Đối vơi loại van bi này thì nó cũng có cấu tương tự như những loại van bi khác thông thường được cấu tạo từ 5 phần chính đó là

– Thân được đúc bằng nhiều chất liệu như inox,gang,nhựa,thép không rỉ,….lòa phần chính của van

– Trục hay còn gọi là ty van được làm bằng inox chịu được ăn mòn ,một đầu của trục được kết nối với đĩa van đầu kia kết nối với bộ phận thực hiện hoạt động đóng mở của van

– Bi ( Đĩa) thường thì bộ phận này được làm từ inox dạng hình cầu được đục lỗ tùy theo dạng van

– Zoăng được làm bằng cao su chịu được nhiệt độ cao có tác dụng chống rỏ rỉ cho van

– Bộ phận thực hiện hoạt động đóng mở.Hiện nay trên thị trường có hai kiểu thực hiện hoạt động của van đó là điều khiển cơ thường là tay gạt và điều khiển tự động như lắp thêm bộ điều khiển điện hoặc bộ điều khiển khí nén.Tùy thuộc và yêu cầu sử dụng mà ta chọn lựa van cho hợp lý

Ngoài van còn một số bộ phận khác như ốc,bulong,đệm,phót làm kín,…

* Lưu ý khi mua và sử dụng van

Tùy vào nhu cầu cụ thể, chúng ta có thể lựa chọn van theo chất liệu chế tạo cho phù hợp. Các loại van bi 3 ngã inox dùng được trong môi chất có tính ăn mòn như hóa chất nhẹ, môi trường nước muối, môi trường axit, bazơ. Đặc biệt chúng hoạt động tốt trong môi trường có áp suất cao và nhiệt độ cao.

Van bi 3 ngã nhựa có khả năng chống ăn mòn và oxi hóa rất tốt. Chúng có thể dùng trong môi chất là hóa chất đậm đặc như axit nống độ cao. Tuy nhiên van chất liệu nhựa có nhiệt độ làm việc thấp hơn và chịu áp suất thấp hơn các loại van bi chất liệu inox.

Van bi 3 ngã đồng dùng cho các hệ thống nước sạch, ứng dụng cho nhiệt độ thấp.

Theo cấu tạo ta nên chú ý lựa chọn chính xác giữa van bi 3 ngã kiểu L và van bi 3 ngã kiểu T để có thể ứng dụng phù hợp nhất với công dụng của chúng.
