Van một chiều kiểu lá lật

Van một chiều kiểu lá lật

Van một chiều lá lật (Swing Check Valve) tạo ra sức cản tương đối cao đối với dòng chảy ở vị trí mở, do trọng lượng của đĩa. Ngoài ra, chúng tạo ra nhiễu loạn, bởi vì nắp ‘trôi nổi’ trên dòng chất lỏng. Điều này có nghĩa là van một chiều lá lật thường có áp lực lớn hơn trên Swing Check Valves so với các loại khác.

Cấu tạo và lưu ý khi sử dụng van

* Cấu tạo

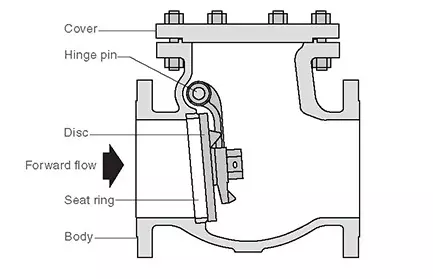

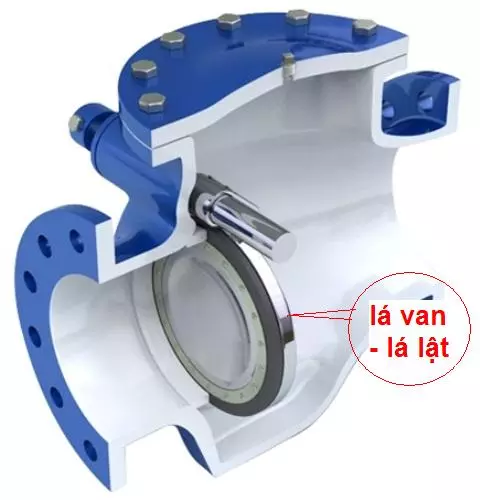

Van bao gồm một cái nắp hoặc đĩa có cùng đường kính với ống khoan, bị treo trong đường dẫn. Với dòng chảy hướng về phía trước, áp lực của chất lỏng buộc đĩa phải nghiêng lên trên, cho phép dòng qua van. Ngược dòng chảy sẽ làm cho đĩa để đóng cửa vào đế và dừng dòng chất lỏng đi xuống ống. Trong trường hợp không có dòng chảy, trọng lượng của nắp có vai trò đóng van. Tuy nhiên, trong một số trường hợp, việc đóng có thể được hỗ trợ bởi việc sử dụng cần có trọng lượng.Toàn bộ hệ thống được bao bọc bên trong thân van, cho phép nắp trượt ra khỏi đường dẫn dòng chảy.

* Lưu ý khi sử dụng

Với sự thay đổi đột ngột dòng chảy, đĩa có thể va đập vào đế van, có thể gây ra mòn đế đáng kể , và tạo ra búa nước dọc theo hệ thống đường ống. Điều này có thể khắc phục bằng cách lắp một bộ phận giảm chấn vào đĩa và bằng cách sử dụng đế kim loại để hạn chế lượng mòn của đế.

Cả van một chiều chữ ngã (Lift Check Valves) và van một chiều lá lật (Swing Check Valves) có khuynh hướng cồng kềnh làm hạn chế kích thước và làm cho chúng tốn kém diện tích. Để khắc phục điều này, van một chiều cánh bướm (Wafer check valves) đã được phát triển. Theo định nghĩa Wafer check valves là những người được thiết kế để phù hợp với giữa một loạt các flanges. Định nghĩa rộng này bao gồm một loạt các thiết kế khác nhau, bao gồm check disc valves và các phiên bản wafer của swing hoặc split disc check valves.
