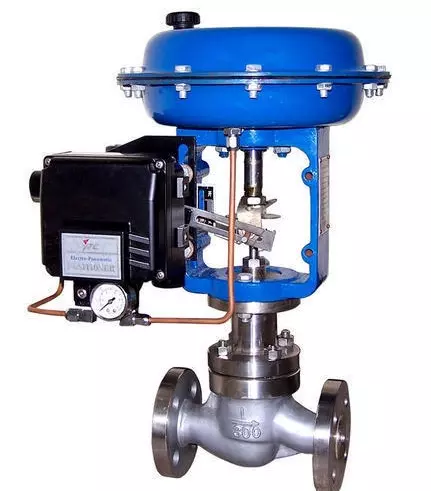

Van cầu điều khiển điện lắp bích

Van cầu điều khiển điện lắp bích

Là loại van dùng để kiểm soát lưu lượng và nhiệt độ chất lỏng đi qua van. Các loại van cầu điều khiển tự động hiện nay có thể tự đóng lại khi có sự cố điện mất. Với thiết kế bằng bộ điều khiển mô tơ điện gắt lên thân van cầu, thay thế con người vận hành bằng tay. Động cơ điều khiển tương thích của van cầu điều khiển sử dụng tín hiệu kiểm soát hoàn toàn cho giải pháp hiệu quả cao nhất. Thiết kế trượt linh hoạt giúp kiểm tra và lắp đặt thuận tiện và dễ dàng. Lắp đặt có thể được thực hiện theo chiều ngang của thân theo hướng đường ống.

Van cầu điều khiển điện có 2 loại: tuyến tính và On/Off. Sản phẩm có dải kích thước từ DN15,DN20,DN25,DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN150, DN200, DN250 phù hợp với nhiều loại đường ống

Cấu tạo và cơ chế hoạt động của van

* Cấu tạo

Cấu tạo gồm 2 phần chính là : van cầu và bộ điều khiển

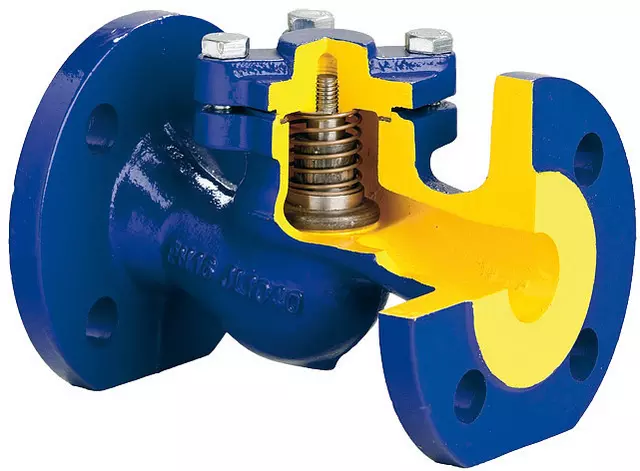

– Đây là một loại thiết bị sử dụng để đóng, mở, điều tiết dòng chảy của lưu chất trong hệ thống đường ống,được đặt tên theo hình dạng cấu tạo , nửa trên và dưới phía trong thân được ngăn cách bởi một vách ngăn, vách ngăn có một lỗ tròn là nơi mà lưu chất chảy qua, phía trên vách ngăn có một đĩa hình nêm (côn) để đóng mở van.Đĩa được kết nối với một trục vít và trục vít lại kết nối với đầu điều khiển bằng, khi vận hành sẽ nâng hoặc hạ trục vít đồng thời đĩa cũng nâng hoặc hạ xuống, đó là thao tác đóng, mở. .Thường được chế tạo từ nhiều chất liệu khác nhau như gang,đồng,inox,thép,…đều có tính năng chịu được nhiệt độ và ăn mòn cao sử dụng được hầu hết các ứng dụng kể cả hóa chất,được kết nối với đường ống nhờ hai đầu mặt bích chắc chắn chánh được sự rò rỉ của lưu chất ở van kiểu kết nối này cùng giúp cho van dễ dàng lắp đặt.

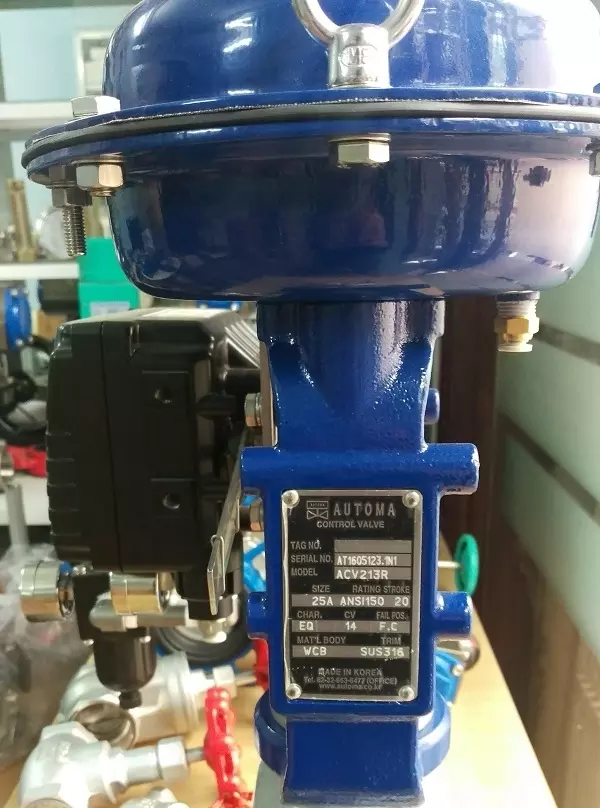

– Bộ điều khiển sử dụng bằng điện cung cấp lực lớn hơn (lên đến 1.011 lbf) với một thiết kế chắc chắn là bộ phận chính của van cầu điều khiển điện lắp bích , công tắc nguồn được định vị ở một vị trí an toàn, bộ phận liên kết động cơ điều khiển và thân van được thiết kế linh hoạt dễ lắp đặt. Cùng với giải pháp liên kết giúp có thể điều chỉnh hầu toàn bộ van cầu, do đó bộ phận này tạo ra tính linh hoạt. Chính giải pháp kỹ thuật tiến tiến thế hệ mới này đã tạo ra hiệu ứng lan tỏa trong giới HVAC, được biến đến như một sản phẩm chủ lực, bán chạy nhất của trong ứng dụng cho hệ nước nóng, nước lạnh và hệ hơi. Với cấu tạo làm từ hợp kim cao cấp và lớp phủ sơn EPOXY cách nhiệt tốt.

* Cơ chế hoạt động

Van hoạt động rất đơn giản và được thực hiện hoàn toàn một cách tự động nhờ bộ phận điều khiển tác động vào

– Ghế của van nằm ở giữa và song song với đường ống, và lỗ trên ghế được đóng lại bằng đĩa hoặc chốt. Van cầu có thể được cơ cấu để điều khiển lưu lượng theo cả hai hướng.

– Khi cấp điện vào bộ điều khiển, tác động lên trục van, đĩa sẽ được hạ xuống hoặc nâng lên. Khi đĩa đã được hạ xuống hoàn toàn, nguồn cấp nước sẽ tắt. Khi đĩa được nâng lên hoàn toàn, lưu lượng nước ở mức tối đa.
