Giới thiệu van cầu 2 ngã điều khiển điện tuyến tính

Van cầu 2 ngã điều khiển điện tuyến tính là dòng van tự động cao cấp, sử dụng tín hiệu điều khiển tuyến tính để điều chỉnh độ mở theo phần trăm, giúp kiểm soát lưu lượng chính xác hơn nhiều so với dạng ON/OFF thông thường.

Van hoạt động dựa trên tín hiệu điều khiển 4-20mA hoặc 0-10V, từ đó mô tơ sẽ điều chỉnh góc mở theo tỷ lệ tương ứng. Điều này giúp lưu lượng qua van được kiểm soát mượt mà, tránh sốc áp và phù hợp với hệ thống yêu cầu độ chính xác cao.

Thông số kỹ thuật van cầu 2 ngã điều khiển điện tuyến tính

Để lựa chọn đúng sản phẩm phù hợp với hệ thống, dưới đây là thông số kỹ thuật cơ bản của van cầu 2 ngã điều khiển điện để có thể hiểu hơn về sản phẩm

thông tin sản phẩm:

• Kích thước: DN15 – DN300
• Kiểu điều khiển: Tuyến tính 4–20mA / 0–10V
• Điện áp cấp: 220V
• Vật liệu thân van: Gang GG20, Đồng, Inox 304/316
• Vật liệu đĩa – ty: Inox 304/316
• Áp suất làm việc: PN16 – PN25
• Nhiệt độ cho phép:  25°C ~ 180°C
• Kết nối: Ren hoặc mặt bích tiêu chuẩn JIS, DIN, ANSI
• Chỉ số bảo vệ motor: IP65 – IP67
• Hãng phổ biến: Kosaplus (Hàn Quốc)

Cấu tạo của van cầu 2 ngã điều khiển điện tuyến tính

Cấu tạo gồm hai phần chính: thân van cơ khí và bộ truyền động điện tuyến tính, mỗi bộ phận giữ vai trò quan trọng trong việc kiểm soát lưu lượng theo tỷ lệ chính xác.

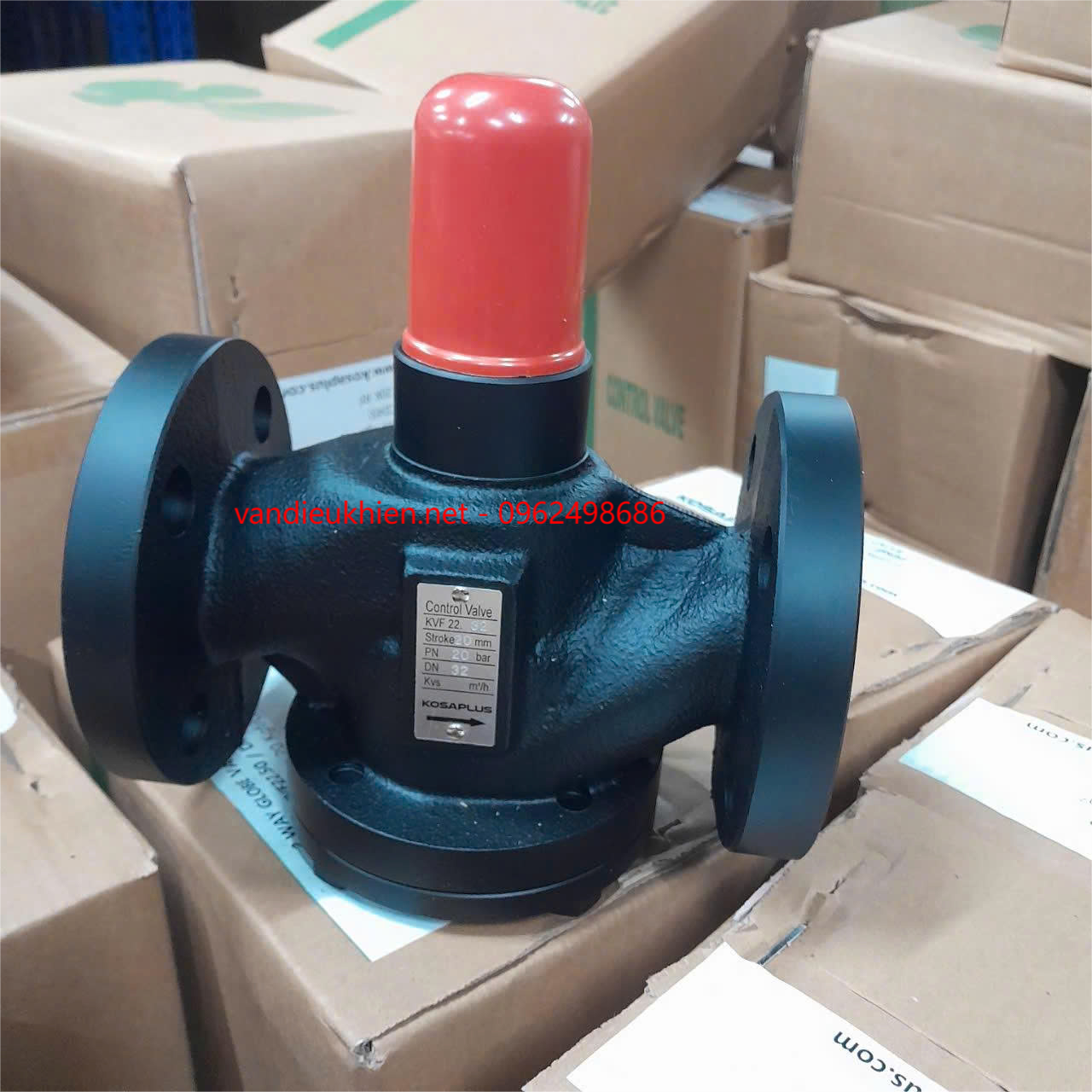

Thân van cầu (Globe valve body)

• Thân van: Thiết kế dạng cầu, chịu áp lực tốt.
• Ty van: Truyền chuyển động từ mô tơ xuống đĩa van.
• Đĩa van (plug): Di chuyển lên xuống để điều tiết lưu lượng.
• Gioăng kín: Làm kín tuyệt đối, chống rò rỉ

Bộ điều khiển điện tuyến tính

• Motor điện tuyến tính: Nhận tín hiệu 4-20mA và điều chỉnh theo % mở.
• Cảm biến định vị (positioner): Xác định vị trí chính xác của van.
• Mạch điều khiển: Xử lý và truyền tín hiệu tuyến tính.
• Vỏ bảo vệ: Chống nước – bụi đạt IP65/IP67.

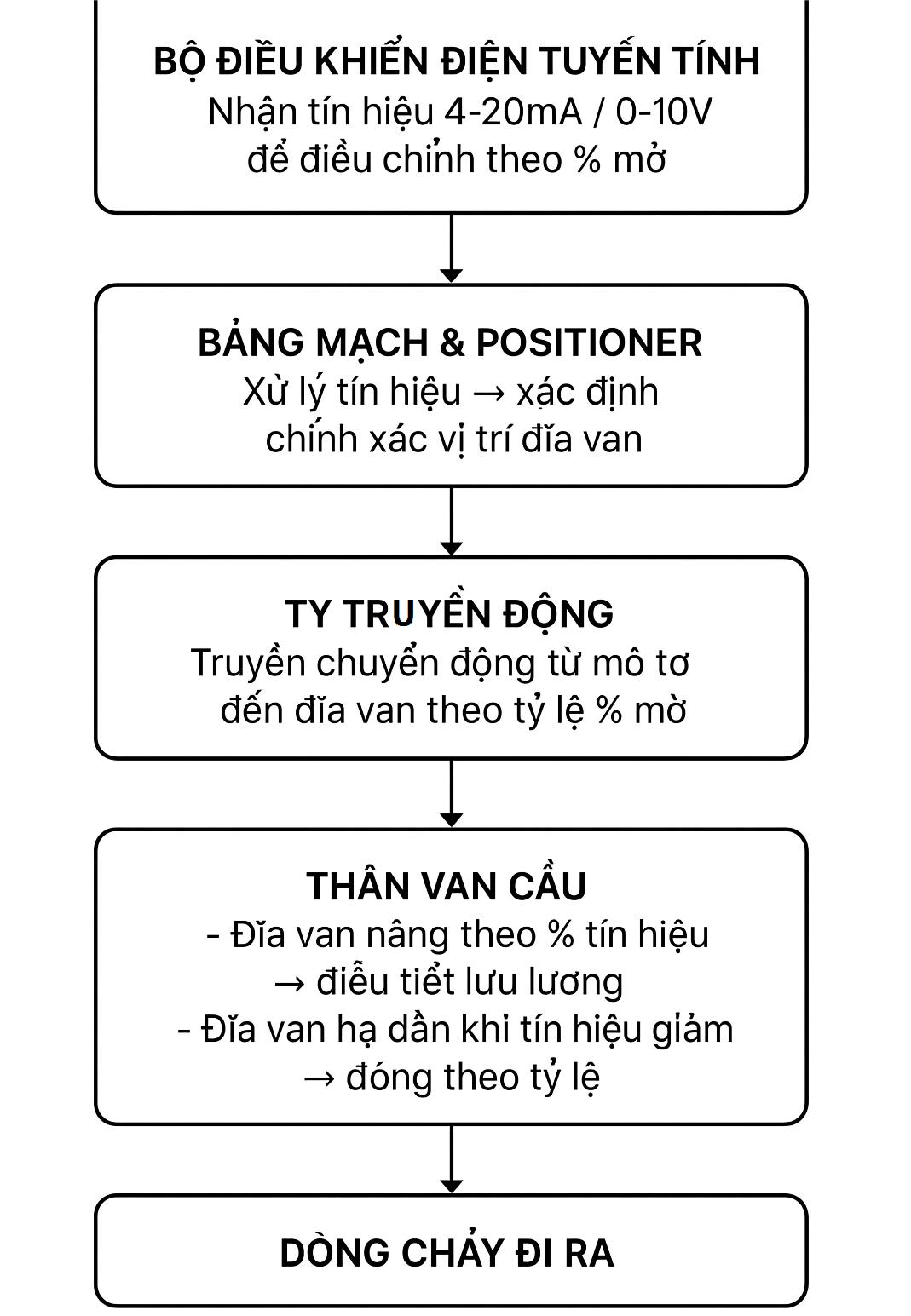

Nguyên lý hoạt động tuyến tính

Khi tín hiệu điều khiển tăng từ 4mA → 20mA, mô tơ quay và nâng ty van theo tỷ lệ tương ứng.

Đĩa van mở từ 0% đến 100% một cách mượt mà, không đột ngột.

Khi tín hiệu giảm, mô tơ đảo chiều và van đóng dần đều.

Ứng dụng của van cầu 2 ngã điều khiển điện tuyến tính

Nhờ khả năng điều tiết lưu lượng chính xác, van cầu tuyến tính được sử dụng trong nhiều lĩnh vực công nghiệp, đặc biệt là những hệ thống cần ổn định và kiểm soát chính xác.

Ứng dụng van cầu 2 ngã điều khiển điện tuyến tính trong công nghiệp

• Hệ thống chiller – HVAC, điều tiết nước lạnh, nước nóng.
• Nhà máy thực phẩm, nước giải khát, dược phẩm.
• Hệ thống lò hơi, đường ống hơi áp suất trung bình.
• Công nghiệp hóa chất nhẹ, cấp nước sạch, xử lý nước thải.

Ứng dụng van cầu 2 ngã điều khiển điện tuyến tính trong công trình – dân dụng

• Tòa nhà cao tầng, trung tâm thương mại.
• Hệ thống điều hòa trung tâm VRV, VRF.
• Các trạm điều áp và hệ thống tự động hóa.

Ưu điểm nổi bật trong ứng dụng

• Điều tiết mượt mà, không gây rung đường ống.
• Giảm hao phí năng lượng cho hệ thống.
• Tăng tuổi thọ hệ thống nhờ kiểm soát lưu lượng chuẩn xác.

Đơn vị phân phối sản phẩm chính hãng

Để đảm bảo chất lượng và tuổi thọ của thiết bị, khách hàng nên lựa chọn đơn vị cung cấp uy tín, có đầy đủ chứng từ CO – CQ và chính sách bảo hành rõ ràng.

Công Ty TNHH Thương Mại Tuấn Hưng Phát

Tuấn Hưng Phát là nhà phân phối hàng đầu về van công nghiệp và thiết bị điều khiển tự động. Chúng tôi cam kết mang đến sản phẩm chính hãng từ Kosaplus cùng giá thành tốt nhất thị trường.

Lợi thế của Tuấn Hưng Phát:

• Sản phẩm có CO-CQ, bảo hành 12–24 tháng.
• Hàng luôn có sẵn kho với đầy đủ kích thước.
• Báo giá cạnh tranh cho dự án – nhà thầu.
• Hỗ trợ kỹ thuật trước – trong – sau bán hàng.
