Van bướm gang điều khiển khí nén

Van bướm gang điều khiển khí nén

Van bướm gang điều khiển khí nén được gọi gọi với tên khác là van bướm điều khiển bằng khí nén. cơ chế van hoạt động đơn giản là sử dụng dòng khí nén với áp lực khí nén khoảng 0-8bar để đóng mở van. Van hoạt động đóng mở nhanh chóng và tiết kiệm chi phí lao động có thể tích hợp đóng mở điều khiển từ xa.

Cấu tạo van bướm gang điều khiển khí nén

* Phần truyền động khí nén:

Đây là thiết bị truyền động khí nén dùng để thực hiện đóng mở van với tiêu chuẩn ISO 5211, được chế tạo bằng hợp kim chống chịu ăn mòn, với hai dòng tac động chính là tác động đơn và tác động kép. Khi cấp khí cho bộ truyền động khí nén dưới tác động của lực khí nén xy lanh thực hiện hành trình đóng hoặc mở một cách nhanh chóng.

– Thông thường bộ khí nén tác động đôi có gắn thêm van điện từ 5/2 để thực hiện quá trình đóng ngắt khí tự động, hẹn thời gian lập trình quy trình đóng mở van theo giờ.

– Trường hợp bộ truyền động khí nén tác động đơn lắp van điện từ 3/2 để thực hiện quá trình đóng mở van. vì đây là dạng van bướm điều khiển khí nén thường đóng hoặc thường mở. Tham khảo thêm về hình ảnh van bướm điều khiển bằng khí nén thân nhựa, van tuyến tính và bộ full đầy đủ trước khi tìm hiểu về thông số kỹ thuật của van bướm đóng mở bằng khí nén.

* Phần thân van:

Được cấu tạo bởi van bướm với kiểu kết nối mặt bích, Thân van chính là bộ phận được lắp đặt vào hệ thống đường ống, đây là phần quan trọng nhất của van bướm điều khiển khí nén, Mọi môi trường chất lỏng, chất khí hoặc hơi nóng, hóa chất đều do phần thân chịu tác động là chính. Vì thế tùy theo mục đích sử dụng và chúng ta sẽ lựa chọn phần thân van là chất liệu gì sao cho phù hợp nhất.

Ví dụ:

– Đối với môi trường nước sạch, khí nén hoặc nước thải đã qua xử lý nhiệt độ nhỏ hơn 100 độ C chúng ta sẽ chọn van bướm điều khiển khí thân gang cánh van inox, van bướm nhựa chất liệu PVC

– Đối với môi trường nước thải, khí nén có nhiệt độ 150 độ C, hóa chất nồng độ thấp thì chúng ta sẽ lựa chọn van bướm inox điều khiển khí nén.

– Trường hợp môi trường hóa chất có nồng độ cao, hóa chất chuyên dùng thông thường sự lựa chọn van bướm nhựa khí nén chất liệu UPVC hoặc CPVC…

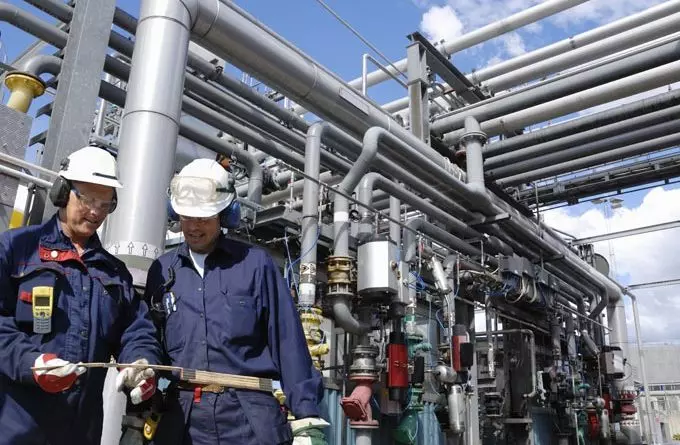

Ứng dụng

Với nhiều tính năng ưu việt, đa dạng về chất liệu, lắp đặt dễ dàng, độ bền cao và giá thành tương đối hợp lý chính vì thế van bướm gang điều khiển khí nén đã được người sử dụng lựa chọn trong nhiều lĩnh vực khác nhau bao gồm :

– Van được ứng dụng rộng rãi trong các hệ thống khí nén, hệ thống dẫn nước sạch, nước thải.

– Hệ thống đóng mở cho các đường khí ga, hóa chất ăn mòn hoặc hệ thống nước nhiễm mặn.

– Ứng dụng lắp đặt trong các nhà máy sản xuất lương thực, thực phẩm, chế biến hay dệt nhuộm.

– Ứng dụng lắp đặt cho nhà máy giấy, nhà máy sản xuất xi măng, gỗ, thực phẩm, nhà máy bia…

– Ngoài ra van còn được dùng như một chi tiết trong một số máy sản xuất như máy ép, máy phun xốp, máy cơ khí…

Cách hoạt động của van bướm gang điều khiển khí nén

Quy trình đóng mở van bướm gang điều khiển khí nén được hoạt động một cách tự động mà không cần tác động lực mở bằng tay như dạng van cơ thông thường.Lưu lượng khí nén sẽ cấp cho động cơ khí nén thông qua một van điện từ khí nén có model dạng 5/2 đối với tác động kép hoặc 3/2 với tác động đơn, khi khí nén được cấp cho bộ khí nén dưới áp lực khí nén vừa đủ bộ khí nén chuyển động, lực truyền động truyền cho trục van bướm và cánh van chuyển động và quá trình đóng mở van được thực hiện một cách nhanh chóng. khi cánh van nằm song song với đường ống lúc này van đang ở trạng thái mở, khi cánh van vuông góc với
đường ống thì van đang ở trạng thái đóng. dựa mắt thường có ký hiệu trên nắp khí nén chúng ta có thể nhận thấy được van bướm gang điều khiển khí nén đang ở trạng thái đóng hoặc mở. Nếu cần thiết chúng ta có thể lắp đặt thêm bộ công tắc giám sát hành trình ( limit swhit) phía trên đầu khí nén lúc này mọi tín hiệu trạng thái đóng mở sẽ được truyền về tủ điều khiển mà không cần phải ra tận nơi quan sát van.
