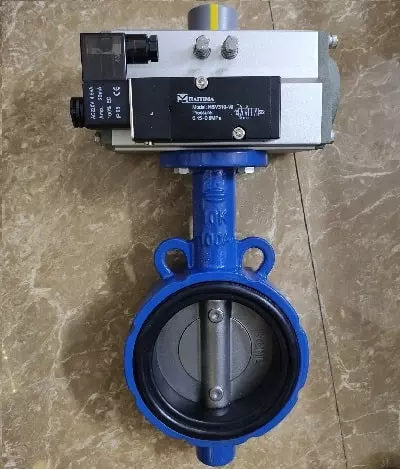

Van bướm điều khiển khí nén Haitima

Van bướm điều khiển khí nén Haitima

Giới thiệu

Van bướm điều khiển khí nén Haitima là loại van bướm hoạt động đóng mở nhờ bộ điều khiển bằng khí nén, được sử dụng rộng rãi với nhiều ưu điểm như: giá thành rẻ, trọng lượng nhẹ, dễ dàng lắp đặt, không sảy ra hiện tượng cháy nổ và đặc biệt đóng mở rất nhanh giúp lưu chất đi qua đường ống hoặc đóng đường ống không cho lưu chất đi qua. Được sử dụng trong các ứng dụng trong nhà máy xí nghiệp, hệ thống hơi, hệ thống khí, hệ thống nước,…

Định nghĩa

Hiểu 1 cách đơn giản nhất là van bướm điều khiển khí nén Haitima = Van bướm + Đầu điều khiển khí nén Haitima. Trong đó Haitima là một thương hiệu sản xuất bộ điều khiển khí nén, động cơ điện và có xuất xứ từ Đài Loan

Chính vì thế để phân biệt các dòng van bướm khí nén với nhau, con người đã đặt tên cho sản phẩm này kèm với tên gọi thương hiệu của hãng sản xuất bộ truyền động

Van bướm có thể được thiết kế chế tạo với nhiều chất liệu khác nhau như: Gang, nhựa, inox, thép,… có cấu tạo như 1 van bướm cơ tay gạt tay quay bình thường, đối với phần đầu điều khiển thì đây là 1 đầu xi lanh khí nén có hai loại đầu khí nén đó là tác động đơn và tác động kép. Bộ điều khiển khí nén hoạt động nhờ vào nguồn cung cấp khí nén với áp lực từ 2,5 bar đến 8 bar để đầu khí nén có thể hoạt động. Đầu khí nén có trọng lượng nhẹ cấu tạo bằng chất liệu hợp kim nhôm nhỏ gọn dễ dàng lắp đặt.

Để hiểu rõ chi tiết về loại van bướm điều khiển khí nén này chúng ta sẽ đi vào tìm hiểu ở bài viết dưới đây.

Cấu tạo và nguyên lí hoạt động của van

Cấu tạo của van

Van cấu tạo từ 2 phần chính đó là van bướm cơ và đầu điều khiển khí nén(xi lanh khí nén) chúng ta sẽ tìm hiểu từng phần như sau:

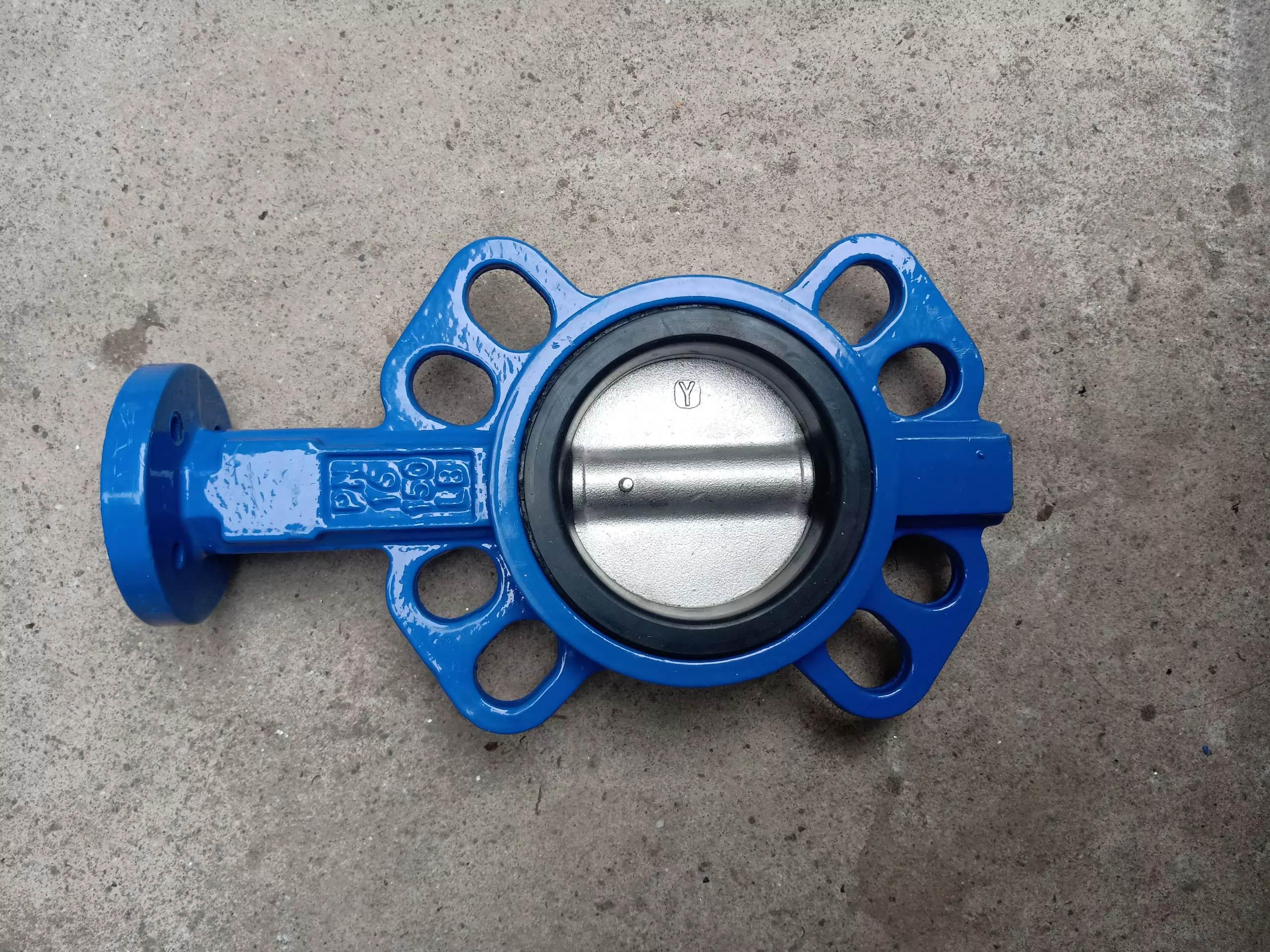

Phần van bướm cơ

Phần van bướm cơ này cũng giống như các loại van bướm thông thường tay gạt, tay quay mà chúng ta hay bắt gặp được sử dụng trong thực tế.

Việc lựa chọn loại van bướm cơ này phụ thuộc vào việc chúng ta sử dụng cho môi trường, ví dụ như :

Môi trường nước sạch, khí nén chúng ta chọn: van bướm gang, van bướm gang, cánh inox

Môi trường nước thải chúng ta sử dụng van bướm inox, gioăng teflon

Môi trường hóa chất chúng ta dùng van bướm nhựa UPVC, CPVC

Môi trường thực phẩm đồ uống chúng ta chọn van bướm vi sinh.

Van bướm cơ có cấu tạo từ 4 bộ phận chính đó là: Thân, cánh, trục, zoăng.

Thân: như đã giới thiệu từ nhiều bài viết khác phần thân van được đúc bằng nhiều chất liệu khác nhau như gang, nhựa, inox,.. đối với loại bằng gang để ngăn các tác động từ bên ngoài cũng như tuôi thọ của van thì nó được sơn 1 lớp sơn Epoxi dầy để bảo vệ van.

Cánh: hay còn được biết bến bằng cái tên khác là đĩa, phần này cũng giống như thân của nó được cấu tạo từ nhiều chất liệu khác nhau: gang, inox, nhựa,… Đĩa van là phần tiếp súc trực tiếp và là ophần điều khiển dòng chảy lưu chất.

Trục: được làm bằng chất liệu thép không rỉ cứng cáp kết nối giữa đầu khí nén và cánh của van bướm có vai trò khá quan trọng trong van.

Zoăng: Đây là phần quan trọng của van được làm bằng chất liệu cao su EPDM hoặc Tefon có nhiệm vụ làm kín cánh van và thân van cùng vơi các mặt kết nối với đường ống. Nó chịu được nhiệt độ và ăn mòn khá tốt lên có tuổi thọ cao.

Ngoài các bộ phận chính thì van còn có một số chi tiết nhỏ như: đệm, bulong, ecu,…

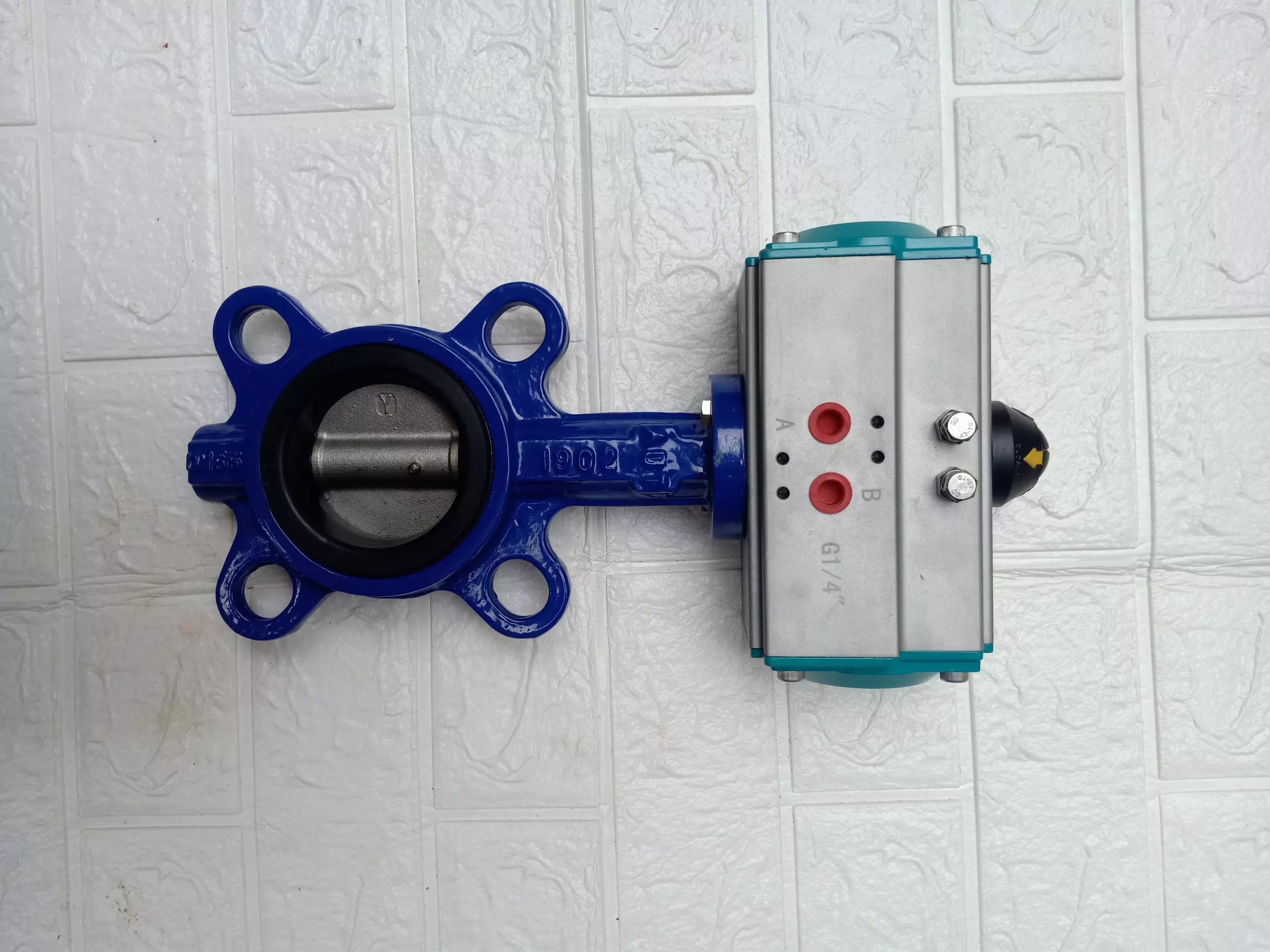

Phần đầu khí nén

Đầu điểu khiển khí nén được nhập khẩu trực tiếp từ Đài Loan của hãng Haitima đây là phần quan trọng nhất của van bướm điều khiển khí nén. Đầu khí nén được cấp khí nén để thực hiện soay trục 90 độ để thực hiện đóng mở van, bộ khí nén bao gồm một piston, một xilanh, trục vít truyền động và lò xo, và được chia làm hai loại: Tác động đơn (có lò xo – cấp hơi khí nén 1 lần) và tác động kép (không có lò xo – cấp hơi khí nén 2 lần). Được chế tạo từ hợp kim nhôm có độ bền và chịu áp suất cao, bên ngoài phủ sơn hoặc mạ Crom chống oxit và trầy xước và tăng độ bền cho sản phẩm.

Ứng dụng và các loại van bướm điều khiển khí nén

Ứng dụng phổ biến của van bướm điều khiển khí nén Haitima

* Ứng dụng cho các hệ thống môi trường:

• Đóng mở trong ống dẫn khí trong các hệ thống khí nén.
• Đóng mở nước sạch, nước thải, nước nóng.
• Đóng mở đường ống khí gas,oxy, nhiệt độ cao.
• Hệ thống cấp xả liệu, chất rắn, chất lỏng, chất bột

* Ứng dụng cho nhà máy:

• Nhà máy xử lý nước, cấp thoát nước sinh hoạt, nước thải, nước công nghiệp sản xuất.
• Nhà máy thủy điện, đập thủy điện, hồ chứa, nhiệt điện, Kênh hút nước
• Nhà máy sản xuất xi măng, bột giấy, bột
• Nhà máy sản xuất đồ uống, bía, rượu, mía đường, sữa, nước giải khát
• Nhà máy chế tạo, nghiên cứu, viện kỹ thuật, viện hóa học, viện môi trường, viện thủy lợi.

Phân loại van bướm điều khiển khí nén

– Van bướm điều khiển bằng khí nén kiểu tác động đơn (single acting): Là loại van mà luôn luôn ở trạng thái đóng hoặc mở, nó còn được gọi là van thường đóng và thường mở điều khiển bằng khí nén. Điều này có nghĩa là van luôn ở trạng thái đóng hoặc mở, khi chúng ta cấp khí nén thì van sẽ chuyển sang trạng thái ngược lại và khi ngừng cấp khí nén thì van sẽ trở về trạng thái ban đầu. Đây là loại van thường ít thông dụng hơn và ít được sử dụng hơn tùy vào nhu cầu sử dụng cụ thể mà người ta mới dùng đến loại này.

– Van bướm điều khiển bằng khí nén kiểu tác động kép (double acting): Đây là loại van mà chúng ta sẽ cấp khí nén vào 2 cửa: khi cấp khí nén vào cửa 1 thì van sẽ chuyển từ đóng sang mở hoặc ngược lại. Khi chúng ta muốn chuyển sang trạng thái ban đầu thì chúng ta lại phải cấp khí nén vào cửa 2. Loại van này hiện nay được sử dụng rất rộng rãi do tính linh hoạt của nó.
