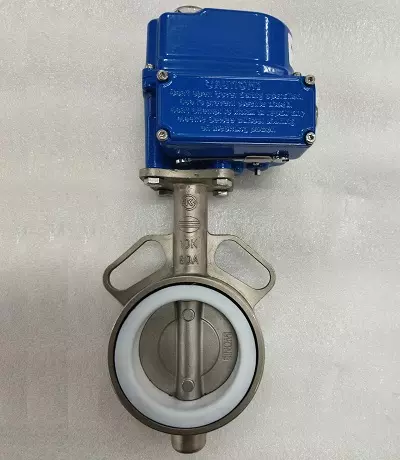

Van bướm điều khiển điện DN50

Van bướm điều khiển điện DN50

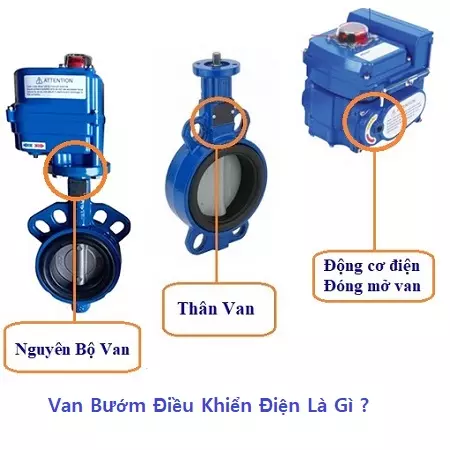

Nhắc lại kiến thức van bướm điều khiển điện là gì ?

Van bướm điều khiển điện là loại van bướm được vận hành đóng mở tự động dựa vào lực kéo thông qua một bộ điều khiển bằng điện, mô tơ điện

Van bướm điều khiển điện DN50 là dòng van bướm điều khiển điện trong đó phần thân van bướm có kích cỡ là DN50 tương đương với 2” ( inch) dùng lắp đặt trong đường ống phi 60mm

Thiết kế đĩa và ghế van độc đáo thiết kế giúp cho Van bướm điều khiển có thể đóng chặt khít ở mức tỷ lệ áp suất /nhiệt độ và thiết kế ghế van mềm giúp cánh van tự sinh ra năng lượng trong các ứng dụng áp suất chân không thấp. Dưới điều kiện áp suất cao, ghế van cũng được thiết kế để cho phép, hạn chế và định hướng chuyển động của ghế van lên mép cạnh đĩa, áp lực làm việc từ ANSI Calss 150 hoặc hệ lạnh Class 300.

Cấu tạo van bướm điều khiển điện

 * Phần van bướm

Là một trong các loại van chặn được cấu tạo bao gồm các bộ phận chính sau :

– Phần thân van : Cấu tạo thân van dạng ống được làm từ chất liệu inox 201 304 316, gang, thép hoặc nhựa. Mỗi một chất liệu có những đặc tính riêng, chính vì thế được lựa chọn sử dụng phù hợp với môi trường thực tế

– Phần trục van : Còn được gọi là ty van, có dạng hình tròn được làm bằng chất liệu thép chống gỉ. Ty van này có chức năng kết nối phần đĩa van với bộ phận đóng mở như tay quay, tay gạt hay bộ điều khiển

– Đĩa van : Là bộ phận tiếp xúc trực tiếp với dòng chảy lưu chất, thường được làm bằng gang, cao su, nhựa hoặc inox. Tùy thuộc vào từng loại van bướm mà nhà sản xuất sẽ chê tạo vật liệu cánh van cho phù hợp

– Đệm làm kín : Chính là gioăng cao su EPDM ( chịu nhiệt độ 100 độ C, khả năng chống ăn mòn thấp ) hoặc gioăng Teflon PTFE ( chịu được nhiệt độ cao 180 độ, chống ăn mòn )

– Tai bích, mặt bích : Đối với dạng van bướm kẹp kiểu Wafer sẽ được đúc thêm tai bích giúp cho việc kết nối lắp đặt trở nên chắc chắn hơn. Ngược lại với dòng van bướm 2 mặt bích thì 2 mặt bích được đúc liền thân van với mục đích thuận tiện cho quá trình lắp đặt cũng như đảm bảo kỹ thuật với một số yêu cầu hệ thống

– Tay gạt, tay quay : Đối với dòng van bướm dạng cơ này sẽ được vận hành đóng mở bằng tay gạt hoặc tay quay

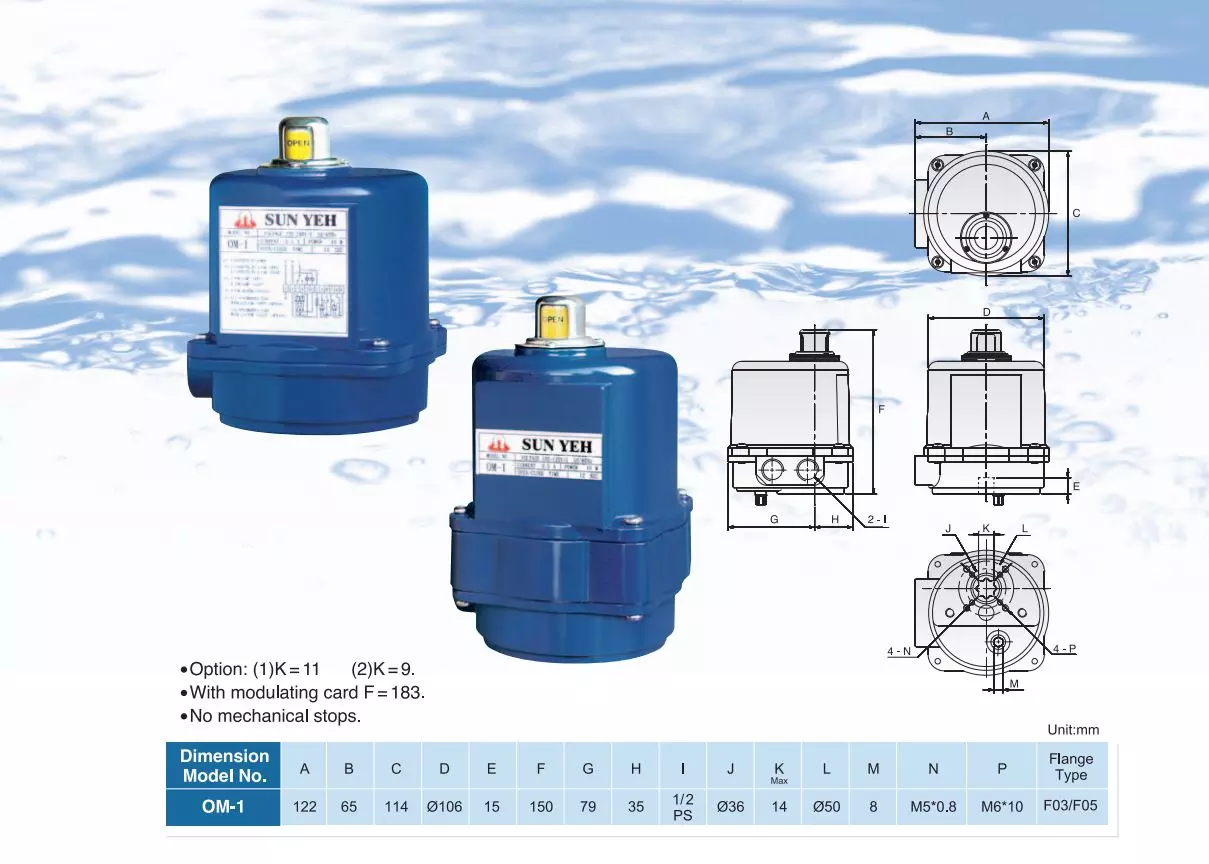

* Phần bộ điều khiển điện :

Đối với dạng van ON/OFF là phần động cơ điện sẽ luôn ở một trong hai trạng thái đóng hoàn toàn hoặc mở hoàn toàn. Tức là khi van mở, đĩa van bướm sẽ quay một góc 90 độ và nằm song song với hướng dòng chảy của lưu chất lúc, này lúc này lưu lượng chảy qua van là lớn nhất, van được mở hoàn toàn. Khi van đóng, đĩa van bướm sẽ quay trở lại một góc 90 và nằm vuông góc với hướng dòng chảy của lưu chất, lúc này van được đóng hoàn toàn.Còn đối với dạng tuyến tính là dạng điều khiển đóng mở đĩa van theo các góc (các góc nhỏ hơn hoặc bằng 90 độ ) đã cài đặt trước.

Cách hoạt động

Khi cấp điện cho bộ điều khiển điện, thì mô tơ sẽ quay và tác động lực lên một cơ cấu truyền động biến lực quay của mô tơ thành lực quay của van. Trục van quay sẽ tạo nên các góc mở khác nhau (lúc đó ta có van điều tiết lưu lượng – Van điều khiển theo góc mở – Van điều khiển điện tuyến tính) hoặc van quay hết một hành trình 90° (van điều khiển ON/OF) khi đó van chuyển trang thái đóng sang mở hoặc ngược lại. Khi muốn chuyển lại trạng thái của van thì chúng ta sẽ chuyển tiếp điểm điện trên bộ điều khiển..

Một số loại van bướm điều khiển điện hiện nay chúng tôi đang cung cấp

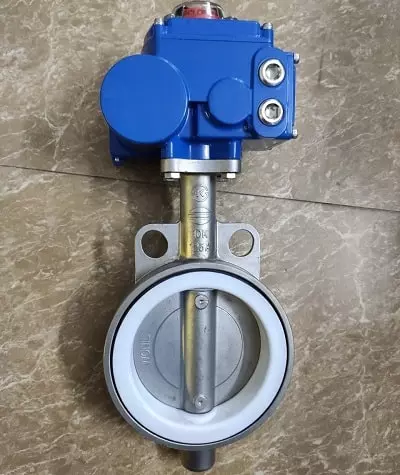

Van bướm điều khiển điện Kosa Plus

Thuộc dòng van bướm điều khiển điện do hãng Kosa Plus của Hàn Quốc sản xuất. Van bướm điện Kosa được sử dụng lắp đặt cho các hệ thống đường ống nước, dầu, chất lỏng trong rất nhiều máy sản xuất, xử lý nước hiện nay

Với sự đa dạng về kích thước, chủng loại và hình thức kết nối. Van bướm đóng mở bằng điện được xem là dòng van điều khiển tự động hiện đại và được ưu tiên lựa chọn hơn bất kỳ sản phẩm van bướm điện nào khác trên thị trường

Thông số kỹ thuật

• Kích cỡ : DN50 – DN500
• Vật liệu : inox, gang, nhựa, thép
• Môi trường sử dụng : nước, chất lỏng…
• Nhiệt độ hoạt động : Max 200 độ C
• Đóng mở dạng ON/OFF hoặc Tuyến tính 4 – 20 mA
• Thương hiệu : Haitima
• Xuất xứ : Đài Loan

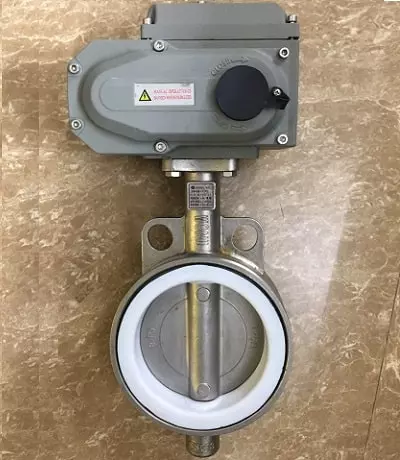

Van bướm điều khiển điện Haitima

Đây là dòng van bướm điều khiển điện do hãng Haitima của Đài Loan sản xuất. Tương tự như dòng van bướm điện Kosa thì van bướm điện Haitima cũng có phần thân van được chế tạo từ nhiều chất liệu như gang, inox, nhựa hoặc thép với kích cỡ từ DN40 – DN500.

Haitima là một trong các thương hiệu van điều khiển hàng đầu Đài Loan nói riêng và khu vực Châu Á nói chung. Sản phẩm đạt chất lượng cao, có giá thành tương đối rẻ, phù hợp với nhu cầu sử dụng tại thị trường Việt Nam

Hiện nay Công Ty Tuấn Hưng Phát đang là đơn vị nhập khẩu và phân phối độc quyền van bướm điều khiển điện Haitima. Chúng tôi cam kết sản phẩm chính hãng, chế độ bảo hành dài hạn lên đến 12 tháng. Liên hệ mua hàng ngay 0865901568

Thông số kỹ thuật

• Kích thước : DN40 – DN500
• Chất liệu van bướm : Gang, Inox, Nhựa, Thép
• Áp lực làm việc : 16 bar
• Điện áp sử dụng ; 24V, 220V, 380V
• Môi trường sử dụng : Nước, dầu, chất lòng…
• Đóng mở ON/OFF – Tuyến tính
• Thương hiệu ; Haitima
• Xuất xứ : Đài Loan
