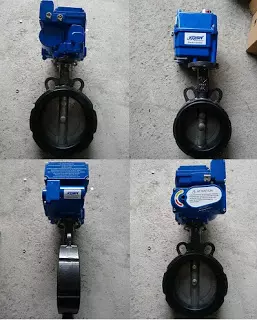

Van bướm điều khiển bằng điện DN125

Van bướm điều khiển bằng điện DN125

Van bướm điều khiển điện là dòng van hoạt động bằng nguồn điện áp 220VAC, 24VDC, 380V, động cơ được kết nới với van bướm được sử dụngđể đóng hoặc mở các lưu chất trong đường ống, đây là cách gọi tên kèm theo kích cỡ của van là DN125 dùng lắp đặt cho đường ống phi 140mm

Khi động cơ quay thì bộ phận bánh răng sẽ truyền lực xuống bộ phận kết nối với trục của van bướm làm van bướm quay ở góc 90 độ lúc này van ở trạng thái mở hoàn toàn hoặc đống hoàn toàn.

Cấu tạo và nguyên lý hoạt động của van

* Cấu tạo

– Được lắp đặt và sử dụng trong các hệ thống sử lý nước thải hoặc các nhà máy nước sạch nhà máy thực phẩm, các công trình phòng cháy…..

– Van đóng mở nhanh hoạt động theo cơ chế on/of sử dụng điện áp 220V hoặc 24V,

– Hàng được nhập khẩu từ các nước có nền công nghiệp tự động hoá phát triển korea, Taiwan, bảo hành 12 tháng.

Van bướm động cơ điện được cấu tạo bởi 05 thành phần chính: Thân van, Vòng đệm, lá van (đĩa van), ty van và hộp động cơ điện.

– Bộ điều khiển : thân bộ điều khiển được làm từ hợp kim với cấu tạo nhỏ gọn và nhẹ thuận tiện cho quá tình vận chuyển. có thể lắp đặt ngoài trời vớitiêu chuẩn IP67.

– Thân van: được đúc từ gang cầu FCD450, hai mặt được phủ bởi lớp sơn epoxy cao cấp với độ dày ≥300 μm.
– Vòng đệm: Sản xuất từ cao su EPDM độ bền cao, được đúc sẵn cố định vào thân van, phù hợp với tiêu chuẩn nước sạch. Khả năng đàn hồi của vòng đệm là yếu tố làm tăng độ kín của van.
– Lá van : dạng đĩa tròn được sản xuất từ Inox CF8/CF8M, phù hợp với cả môi trường nước sạch và nước thải.

– Ty van : được làm bằng inox để đảm bảo hoạt động của van

* Nguyên lý hoạt động

– Khi van được đóng kín (góc mở lá van 0°) lá van sẽ ngăn chặn hoàn toàn dòng chảy trong đường ống và khi van được mở hoàn toàn (góc mở lá van 90°) lá van sẽ nằm song song với dòng chảy, lưu lượng dòng chảy trong đường ống là lớn nhất.

– Ngoài ra chúng ta có thể mở lá van theo các góc mở khác nhau để điều tiết lưu lượng dòng chảy tuy nhiên nhà sản xuất khuyến cáo việc mở lá van dưới 90° sẽ làm giảm tuổi thọ của van

Ưu điểm:

– Vận hành đóng mở nhẹ nhàng bằng tay quay chỉ thông qua lực vặn của tay người.

– Van được sản xuất từ gang cầu FCD450, Inox CF8/CF8M, cao su EPDM cho độ bền cao, chống rỉ sét,an toàn cho nguồn nước sạch.

– Giá thành rẻ, trọng lượng van nhẹ, thiết kế gọn, ít tốn diện tích khi lắp đặt

– Bảo hành 12 tháng theo quy định của nhà sản xuất

– Hỗ trợ vận chuyển

Lưu ý khi lắp đặt van bướm điều khiển bằng điện DN125

Van bướm tay quay được lắp đặt vào hệ thống dạng kẹp nên khi lắp đặt cần lưu ý một số điểm sau:

• Mở lá van bướm ở góc mở khoảng 1/4 trước khi lắp đặt để tránh biến dạng vòng đệm cao su khi siết quá chặt, có thể gây kẹt lá van hoặc rò rỉ nước.

• Khoảng cách giữa hai mặt bích phải vừa đủ để lắp đặt van, tránh bị biến dạng vòng đệm.
• Không dùng miếng đệm giữa mặt bích và van.

• Kích thước mặt bích phải bằng kích thước van.

• Không hàn mặt bích gần van bướm đã lắp đặt.

• Van có thể lắp linh động theo phương thẳng đứng hoặc phương ngang tùy nhu cầu sử dụng.
