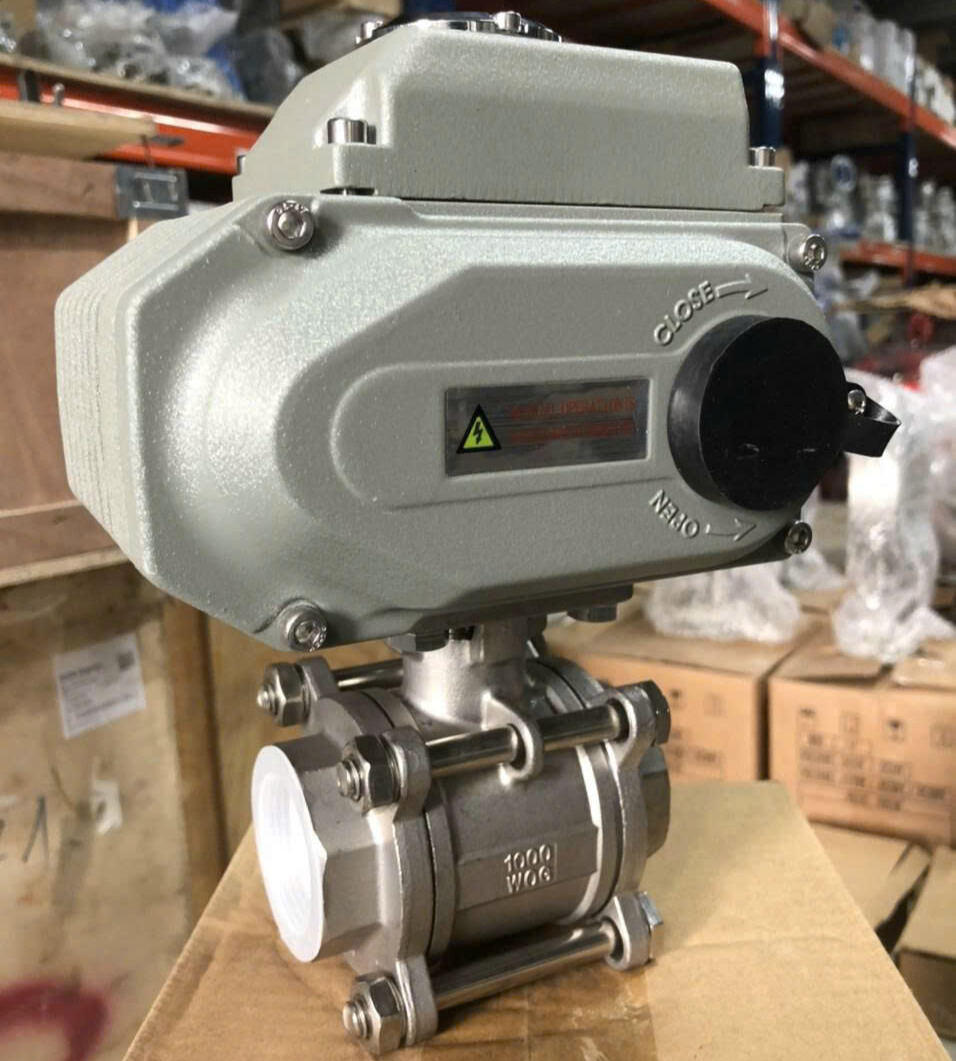

Giới thiệu van bi ren 3PC inox điều khiển điện DN50

Đối với các hệ thống đường ống có lưu lượng lớn, yêu cầu kiểm soát dòng chảy chính xác và vận hành tự động, van bi ren 3PC inox điều khiển điện DN50 là giải pháp được nhiều nhà máy và công trình lựa chọn. Sản phẩm giúp tối ưu quá trình đóng mở, hạn chế phụ thuộc vào thao tác thủ công, đồng thời nâng cao tính an toàn cho toàn bộ hệ thống.

Van DN50 phù hợp lắp đặt tại các tuyến ống chính, khu vực đầu – cuối nguồn, nơi thường xuyên đóng mở hoặc cần kiểm soát dòng chảy từ xa.

Thông số kỹ thuật của van bi ren 3PC inox điều khiển điện DN50

Thông số kĩ thuật cơ bản

• Kích thước danh nghĩa: DN50 – 2 inch
• Kiểu kết nối: Ren trong BSP / NPT
• Kết cấu thân: 3PC (3 mảnh lắp ghép)
• Vật liệu thân van: Inox 304 / Inox 316
• Bi van: Inox đánh bóng
• Gioăng làm kín: PTFE chịu nhiệt
• Áp suất làm việc: PN16 – PN25
• Nhiệt độ tối đa: ~180°C
• Kiểu điều khiển: Điều khiển điện ON/OFF
• Nguồn điện: 220V AC / 24V DC
• Chuẩn bảo vệ bộ điện: IP67

Cấu tạo của van bi ren 3PC inox điều khiển điện DN50

Van DN50 được thiết kế với mục tiêu chịu tải tốt – dễ bảo trì – vận hành ổn định trong thời gian dài.

Cụm van bi

Thân van inox 3PC

• Cấu trúc thân chia 3 phần giúp tăng độ cứng vững, đồng thời thuận tiện cho việc tháo rời kiểm tra, vệ sinh hoặc thay thế gioăng khi cần.

Bi van kích thước lớn

• Bi van được gia công chính xác, đảm bảo dòng chảy đi qua mượt, hạn chế sụt áp trong hệ thống.

Trục van chịu lực

• Trục van truyền lực trực tiếp từ bộ điều khiển điện xuống bi van, đảm bảo chuyển động đóng/mở chính xác.

Hệ gioăng làm kín

• Gioăng PTFE giúp van kín khít, giảm nguy cơ rò rỉ ngay cả khi làm việc ở áp suất cao.

Bộ điều khiển điện của van DN50

Bộ điều khiển điện của van DN50 được thiết kế riêng cho các van có kích thước lớn, yêu cầu mô-men xoắn cao và độ bền lâu dài.

cấu tạo chính:

• Motor điện công suất lớn, đáp ứng lực đóng/mở van DN50
• Hộp số kim loại tăng khả năng chịu tải
• Cơ chế tự dừng khi đạt vị trí đóng hoặc mở hoàn toàn
• Vỏ bảo vệ chắc chắn, phù hợp lắp đặt ngoài trời
• Có thể kết nối với tủ điều khiển trung tâm hoặc hệ PLC

Nguyên lý hoạt động của van bi ren 3PC inox điều khiển điện DN50

Van hoạt động dựa trên cơ chế xoay bi van 90 độ để đóng hoặc mở dòng chảy.

Cách vận hành

• Khi cấp điện, motor trong bộ điều khiển bắt đầu hoạt động
• Lực quay được truyền qua hộp số giảm tốc
• Trục van xoay bi van để chuyển trạng thái đóng/mở

Quá trình vận hành diễn ra từ từ, giúp hạn chế hiện tượng sốc áp trong đường ống, đặc biệt quan trọng với hệ thống lưu lượng lớn.

Ứng dụng của van bi ren 3PC inox điều khiển điện DN50

Nhờ khả năng làm việc với lưu lượng lớn và độ ổn định cao, van DN50 được sử dụng phổ biến trong nhiều lĩnh vực.

Van bi ren 3PC inox điều khiển điện DN50 được ứng dụng rộng rãi trong nhiều lĩnh vực

• Hệ thống cấp thoát nước công nghiệp
• Trạm bơm, bồn chứa, silo
• Dây chuyền sản xuất tự động
• Hệ thống khí nén, hơi nóng áp suất thấp
• Công trình kỹ thuật, nhà máy chế biến

Đơn vị phân phối van bi ren 3PC inox điều khiển điện DN50 chính hãng

Công ty TNHH Thương mại Tuấn Hưng Phát là đơn vị cung cấp van bi ren 3PC inox điều khiển điện DN50 chính hãng, cam kết sản phẩm chất lượng, tư vấn kỹ thuật chính xác và hỗ trợ khách hàng trong suốt quá trình sử dụng.
