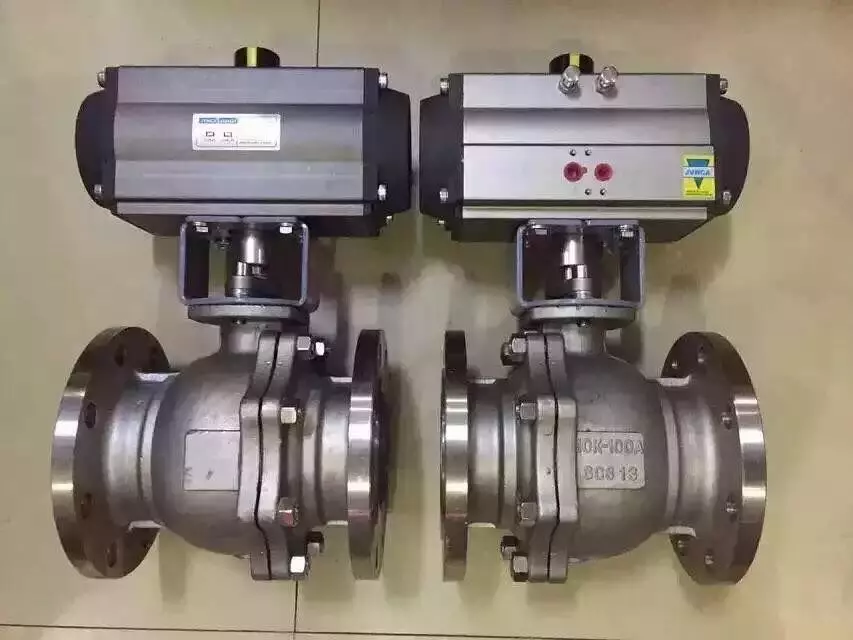

Van bi inox điều khiển khí nén

Van bi inox điều khiển khí nén

Thuộc loại van thực hiện hoạt động đóng mở bằng bộ điều khiển khí nén nói chung, Đây là loại van bi được cấu tạo bằng chất liệu inox là chất liệu có độ bền cao sử dụng được tất cả các ứng dụng kể cả lưu chất qua van hà hóa chất.Van chịu được nhiệt độ,áp lực và độ bào mòn của lưu chất rất tốt.Thường được nhập khẩu trực tiếp với đầy đủ kích thước và kiểu lắp cùng với chế độ bảo hành 12 tháng hỗ trợ vận chuyển lắp đặt đáp ứng đủ nhu cầu cho khách hàng.

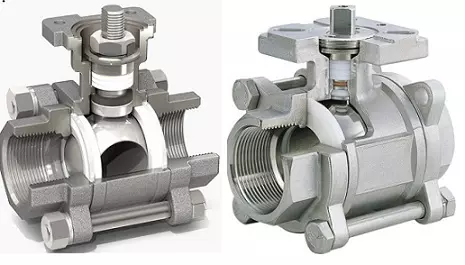

Cấu tạo của van

Đối với cấu tạo thì van được kết hợp giữa một van bi inox cơ bản và 1 bộ điều khiển bằng khí nén :

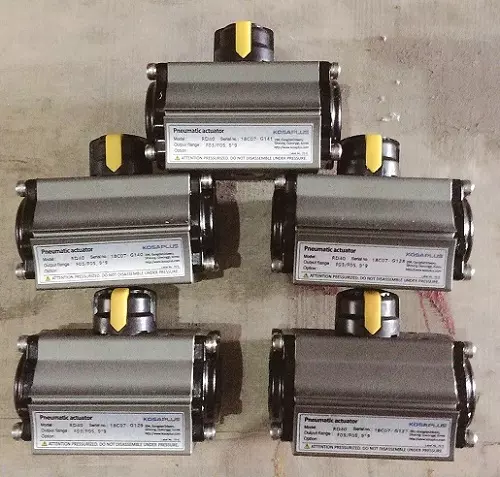

* Bộ điều khiển khí nén

Bộ đầu khí có hai dạng : Tác động đơn và Tác động kép và cùng chung mục đích là để đóng hoặc mở van được chế tạo từ vật liệu hợp kim nhôm nguyên khối được phủ một lớp sơn tĩnh điện chống bám bụi và chống ăn mòn, kéo dài tuổi thọ, đạt tiêu chuẩn IP67.

• Áp suất khí nén : 1 – 8Bar
• Kiểu hoạt động : Doule acting (tác động kép) & Spring Return (tác động đơn)
• Áp suất làm việc : PN10 – PN16
• Thân bộ điều khiển : Hợp kim nhôm cao cấp
• Nhiệt độ : 180 độ C
• Xuất xứ : Hàn Quốc & Đài Loan,…
• Bảo hành : 12 tháng

* Phần van cơ

– Thân : được làm từ chất liệu inox 304SS, 316SS chiụ được nhiệt độ cao và chống ăn mòn trong môi trường axit và có goang Teflon làm kín.

– Trục : là phần kết nối giữa bi van và bộ phận điều khiển hoạt động của van.

– Bi : hay còn được gọi là đĩa van cấu tạo bằng inox thiết kế là 1 viên bi hình cầu được đục lõ ở tâm để lưu chất đi qua khi thực hiện hoạt động mở van.được kết nối với trục của van.

– Zoang : là bộ phận làm kín của van thường được làm từ chất liệu cao su có thể chịu được nhiệt độ cao.

– Van bi là một thiết bị dùng tay gạt, bộ điều khiển khí nén hoặc bộ điều khiển điện đẻ vận hành mở-đóng tại vị trí cửa van. Viên bi van là quả bóng có lỗ xuyên tâm cho phép dòng chảy đi qua van mà viên bi không nằm trên đường đi của lưu chất.

• Chất liệu: Inox304
• Viên bi: Inox304 – mạ Crom
• Seal: EPDM, EPM
• Trục van: Inox304 hoặc inox316
• Kích thước: DN15 – DN50 lắp ren ~ DN50 – DN200 lắp bích
• Tiêu chuẩn: JIS – BS – PN16
• Kết nối: Ren, Mặt bích
• Nhiệt độ: 200 độ C
• Xuất xứ: Hàn Quốc & Đài Loan,..

Cách hoạt động của van

Van bi inox điều khiển khí nén sử dụng bộ chuyền động khí nén để đóng mở, điều tiết dòng chảy của lưu chất, áp lực của khí nén làm di chuyển piston thông qua hệ thống bánh răng cung cấp lực momen soắn cho trục vít làm xoay bi van một góc 90 độ.

Khi đưa khí qua van điện từ khí nén, áp lực khí nén tạo ra lực soắn liên kết với trục và viên bi xoay 1 góc 90 độ thực hiện quá trình mở hoặc đóng van.
