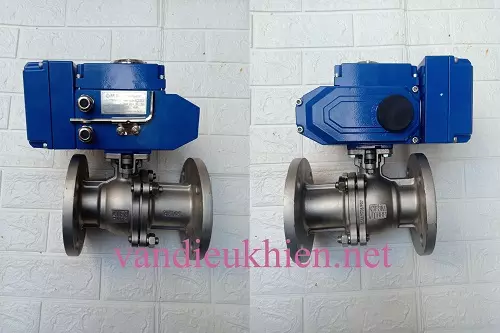

Van bi điều khiển điện tuyến tính

Van bi điều khiển điện tuyến tính

Là van có thể điều tiết, điều chỉnh lưu lượng bằng dòng điện một cách chính xác nhất. Van điều tiết dựa vào dòng 4 ~ 20mA, điều tiết van theo các góc mở nhất định. Được điều khiển bằng động cơ điều khiển Modulating type với tín hiệu điều khiển dạng 4-20mA hoặc 0-10V DC,có tiêu chuẩn IP67 thích hợp cho nhiều môi trường có độ ẩm cao, môi trường khắc nghiệt.

Van bi điều khiển điện tuyến tính có thể thay đổi theo chiều thuận hoặc chiều nghịch dựa vào switch. có thể tự điều chỉnh góc mở theo bảng điều khiển trên động cơ hoặc có thể lấy tín hiệu đầu vào từ các thiết bị ngoại vi khác như : Cảm biến áp suất,cảm biến nhiệt độ, đồng hồ tiếp điểm điện 3 kim,cảm biến lưu lượng.

Được nhập khẩu trực tiếp không quan nhà phân phối lên giá thành rẻ đầy đủ giấy tờ CO,CQ hợp lệ sản phẩm được bảo hành 12 tháng khi mua hàng sẽ được hỗ trợ giao hàng và tư vấn lắp đặt

Tìm hiểu thêm về sản phẩm

Trong sản phẩm này có hai phần để cấu tạo đó là phần van và phần bộ điều khiển chúng ta sẽ tìm hiểu từng phần như sau.

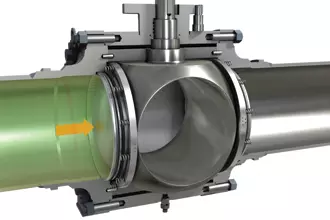

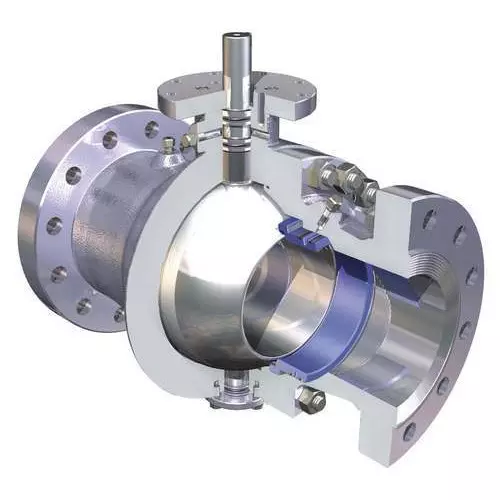

* Phần van bi

– Là van điều tiết dòng chảy lưu lượng, có góc độ quay là 1/4 và dòng lưu lượng đi thẳng thông qua bộ phận lõi của van.Cho phép ngắt và / hoặc mục đích kiểm soát lưu lượng chất trong hệ thống đường ống qua van.Có một phận là bóng dạng tròn và đóng mở van theo dạng xoay góc 1/4, bộ bóng van kết hợp với ghế tròn đệm. Ghế đệm này cho phép đóng chặt khi cần thiết. Chất liệu và mức áp suất của van được sử dụng quyết định nên loại ghế được yêu cầu. Ví dụ, Dùng môi chất nước thông thường thì phần bi và phần ghế đệm sẽ có chất liệu khác với van bi được chế tạo cho hệ dung môi hóa chất hay dầu khí xăng dầu.

– Có một số điểm ưu việt và thường được coi là vượt trội so với các loại khác trong hệ van công nghiệp. Rất dễ sử dụng và có thể duy trì và điều tiết được ba nhân tố đó là: áp lực làm việc cao, khối lượng lưu chất lớn và lưu lượng nhiệt độ cao. Những ưu điểm khác được cho là những thiết bị có thiết kế hiệu quả mà có thể mua với một mức giá thấp và có tuổi thọ sản phẩm lâu dài. Thêm vào đó là yếu tố thiết kế điều tiết lưu chất làm dễ dàng hơn trong vận hành mà không lo ngại về áp lực tải, các yếu tố này được xem là ưu thế hơn so với van bướm và van cầu. Thiết kế van bi cho phép khả năng để sửa chữa ghế van nếu có vấn đề phát sinh và cả những vấn đề về việc đóng van mà không cần phải bỏ đi phần thân của van.

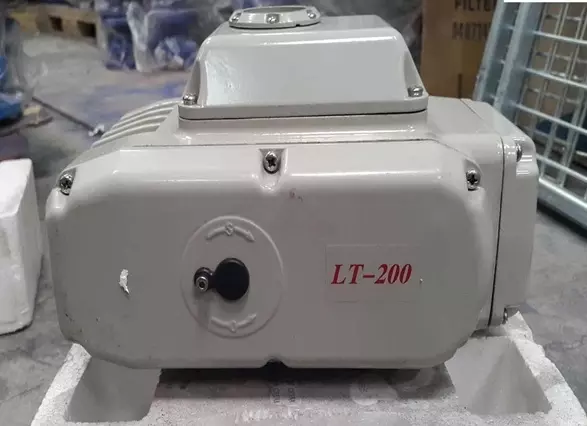

* Bộ điều khiển điện tuyến tính

Bộ điều khiển van chuyển đổi tín hiệu điều khiển sang mức độ xoay theo tỷ lệ và di chuyển bộ truyền động đến vị trí đó.Để quý khách hàng có thêm tư liệu, tài liệu tham khảo thêm chúng tôi xin được giới thiệu một số điều liên quan đến bộ điều khiển điện tuyến tính như sau:

– Giúp cho van điều tiết được lưu lượng của lưu chất trên đường ống. Lưu chất qua van sẽ được điều tiết tùy theo nhu cầu và sẽ biến đổi, thay đổi theo những góc khác nhau khi nó có dòng điện biến đổi từ 4 ~ 20mA.

– Các loại van kiểu này có thể định vị chính xác ở bất kỳ điểm nào giữa 0° và 90°. Nghĩa là loại van điều khiển tuyến tính có khả năng điều khiển dòng lưu lượng theo tỷ lệ

Tín hiệu đầu vào có thể lấy từ các thiết bị:

• Cảm biến áp suất
• Cảm biến nhiệt độ
• Đồng hồ tiếp điểm điện 3 kim
• Cảm biến lưu lượng

Sản phẩm này này có thể lắp đặt vào các thiết bị đi kèm tạo thành van điều khiển tuyến tính. Trong trường hợp này bộ điều khiển được lắp vào van bi lên sẽ được gọi là van bi điều khiển điện tuyến tính.

Nguyên lý hoạt động và bảo trì khi sử dụng van

* Nguyên lý hoạt động

Làm việc dựa vào thiết bị điều khiển sử dụng năng lượng điện 24VDC hay dòng điện 4 tới 20mA để truyền tín hiệu tới cơ cấu dẫn động.Cơ cấu định vị là thiết bị trợ giúp cho cơ cấu dẫn động di chuyển cần vào đúng vị trí. Cơ cấu định vị giữ vai trò như một bộ khuếch đại trung gian để trợ giúp cho cơ cấu dẫn động khi nhận được tín hiệu khí từ thiết bị điều khiển.

* Bảo trì

– Phải được cất giữ trong nhà nơi khô thoáng, các đầu van bi cần được bịt kín, không nên để nơi ẩm thấp, nước hoặc môi trường bụi bẩn

– Nên kiểm tra định kỳ van bi, bộ tuyến tính, làm sạch lau chìu thường xuyên theo định kỳ đặc biệt các vị trí bộ phận hở bên ngoài

– Trước khi lắp đặt cần kiểm tra test van, đối chiếu thông số kỹ thuật phù với hệ thống

– Trước khí lắp cần làm sạch các bề mặt, các vị trí gioăng và vị trí đai ốc bu lông

– Sau khi lắp cần cho van chạy thử, chắc chắn van mở đóng đúng góc độ vị trí yêu cấu

– Trong khí sử dụng cần bôi trơn các vị trí hở ra bên ngoài

– Khi van gặp sự cố nên thoát và dùng có bộ phận tay quay để mở đóng van không nên cậy hoặc bẫy van.

– Cần kiểm tra 1 – 2 năm một lần để thay thế các vị trí gioăng làm kìn hoặc bộ phận bên trong van bi, bộ tuyến tính
