Van bi điện

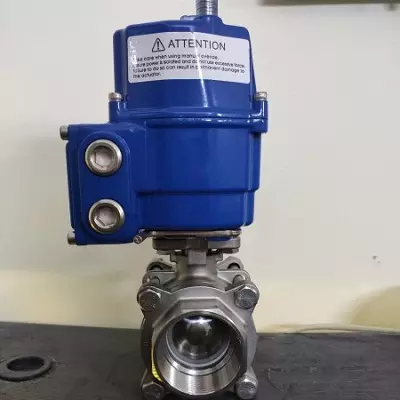

1. Van bi điện là gì ?

Van bi điện hay còn gọi van bi điều khiển điện là loại van bi hoạt động đóng mở nhờ vào bộ bộ điều khiển điện, chức năng chính của van là kiểm soát lưu lượng chất lỏng chảy qua van.

Van bi điều khiển bằng điện sử dụng điện áp 24V, 220V hoặc 380V để vận hành đóng mở theo chế độ ON/OFF hoặc Tuyến tính.

Van bi điện có tên trong tiếng anh là Ball valve electronic actuator với thiết kế khá đa dạng về kích thước từ DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250 và được kết nối đường ống theo nhiều dạng khác nhau như : nối ren, mặt bích, nối hàn, kẹp clamp, rắc co

Van bi đóng mở bằng điện được sử dụng phổ biến trong các hệ thống nước, nhà máy, hóa chất, xăng, dầu v…vv. Cùng chung mục đích là đóng mở như các loại van khác, van bi điện có lợi thế, nhỏ gọn, tiện lợi khi chỉ cần dùng nguồn điện, và không gây tiếng ồn.

Van bi mô tơ điện được chúng tôi nhập khẩu trực tiếp các nước Hàn Quốc, Đài Loan, Italia, G7 mang tên các thương hiệu Sunyeh, Haitima, Kosaplus, Sypa, Alohan, Automa, Jaki, Theoborn… Bảo hành 12 tháng với đầy đủ giấy tờ CO,CQ hỗ trợ lắp đặt và vận chuyển.

2. Cấu tạo và nguyên lý hoạt động của van

a. Cấu tạo

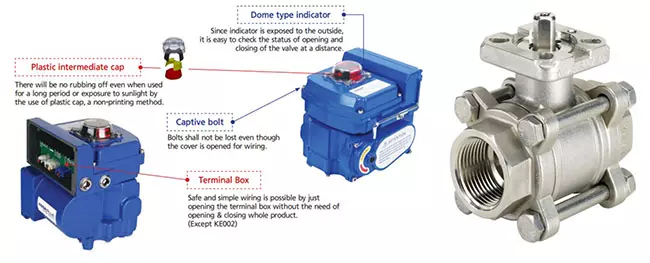

Van bi điện được cấu tạo từ 2 bộ phận chính bao gồm : Phần van bi cơ và phần bộ điều khiển điện

* Phần van bi

– Thân van được đúc hoàn toàn từ các vật liệu inox 201, 304, 316, gang, thép, nhựa, đồng.

– Gioăng làm kín EPDM, PTFE.

– Trục và bi được làm từ vật liệu inox 201, 304, 316.

Tất cả điều là những vật liệu không rỉ sét chịu được nhiệt độ và áp lực cao có tuổi thọ tốt ,ngoài ra còn có bộ phận điều khiển hoạt động đối với van bi cơ thì phần này thường là tay gạt, tay quay, đối với bài viết này van được sử dụng trong môi trường tự động hóa lên sử dụng bộ điều khiển điện trong trường hợp khác là bộ điều khiển khí nén.

Cấu tạo theo kiểu kết nối với đường ống van bi có 5 dạng: dạng ống hàn, dạng clamp vi sinh, dạng ren, dạng mặt bích, dạng rắc co.

Cấu tạo theo chức năng thân van bi: dạng 1 thân, dạng 2 thân, dạng 3 thân, dạng kẹp, dạng 2 cửa, dạng 3 cửa chữ L, dạng 3 cửa chữ T.

* Phần bộ điều khiển điện

– Là một mô tơ điện có điện áp hoạt động đa dạng như 24VDC, 220VAC hoặc 380VAC, tạo nên chuyển động theo cơ chế đóng mở ON/OFF hoặc tuyến tính 4 – 20mA

– Vỏ ngoài động cơ điện được làm bằng vật liệu hợp kim sơn phủ epoxy có độ dày cao, chống bám bụi bẩn và ăn mòn từ môi trường

– Nhờ thiết kế bộ phận đóng mở bằng tay, cho phép chúng ta vận hành khi gặp sự cố mất điện hoặc hư hỏng động cơ

– Đối với động cơ được trang bị tiêu chuẩn chống thấm nước đạt IP67, IP68 giúp hoạt động tốt trong môi trường có độ ẩm cũng như hay bị ngập nước

b. Nguyên lý hoạt động

Van bi điện có nguyên lý hoạt động khá đơn giản với thiết bị được tích hợp đa năng trong bộ điều khiển điện (motor điện).Cho phép chúng ta kết nối điện nguồn để mở đóng van trực tiếp và kết dây tín hiệu điện kết nối với các tủ điều khiển hành trình cho phép điều khiển van, theo dõi van từ xa và trên các thiết bị từ xa.

Ban đầu van bi đang ở trạng thái đóng hoàn toàn, khi chúng ta cấp điện cho mô tơ điện. Lúc này mô tơ điện hoạt động và dựa vào lực kéo làm xoay trục van bi, từ đó làm cho bi van chuyển động từ trạng thái đóng sang mở. Khi mở hết hành trình, công tắc hành trình sẽ tự ngắt và giữ nguyên trạng thái van lúc này. Quá trình đóng van được thực hiện chuyển động ngược lại

Ngoài ra đối với dạng điều khiển tuyến tính, tín hiệu analog 4 – 20mA được lấy từ các thiết bị ngoại vi, tủ điều khiển PLC. Khi cấp tín hiệu đầu vào cho động cơ chuyển động tạo ra đóng mở kiểu điều tiết 0 – 90 độ

Để hiểu rõ hơn về nguyên lý hoạt động cũng như cách đấu nối van bi điện, mời các bạn theo dõi video sau đây :

3. Phân loại và ưu điểm của van bi điện

a. Phân loại

Van bi điện được phân chia thành các loại thông dụng nhất hiện nay theo hình dạng, kích thước, kiểu lắp, chức năng:

– Van bi điện Tuyến Tính : Chức năng chính của dòng van bi điện này là đóng mở theo góc, nhiệm vụ chính dùng để điều tiết lưu chất đi qua van nhiều hoặc ít. Nhận tín hiệu từ 4-20mA điều chính tín hiệu điện khác nhau cho phép van mở theo góc khác nhau.

– Van bi điện ON.OFF : Chức năng của dòng van bi điện này là nó sẽ nằm ở trạng thái mở hoặc đóng. Cấp điện hoặc không cấp điện thì dòng van bi điện ON/OFF chỉ ở trạng thái mở hoàn toàn hoặc đóng hoàn toàn. Khi chạy hết 1 hành trình thì động cơ sẽ tự động ngắt nguồn điện. Đây là loại van được sử dụng phổ biến nhất hiện nay.

– Van bi điện 2 cửa : Đúng như tên gọi đây là dạng van bi 2 ngã cho phép lưu chất đi vào 1 đầu và ra 1 đầu. Dòng thông dụng cho nối các hệ thống đường ống điều chỉnh lưu chất.

– Van bi điện 3 ngã : Dòng van bi 3 ngã phức tạp hơn một chút khi nó có dạng 3 ngã thông nhau và 2 ngã thông nhau. Trong đó dạng chữ L thì 1 cửa vào thông sang trái hoặc sang phải. Dạng chữ T thì 1 cửa vào thông cả 2 bên.

– Van bi điện bằng nhựa: Hiện nay các nhà sản xuất đã thiết kế ra dạng van bi nhựa có tán cho phép kết nối đơn giản với mô tơ điện, nên đây được xem là dòng van bi điện nhựa thông dụng. Chuyen dùng cho môi trường hóa chất nồng độ cao, nước sạch.

– Van bi điện bằng inox: Hầu như toàn bộ các dạng van bi trên đều được thiết kế với vật liệu inox là chủ yếu bởi tính đang năng của kim loại thép không gỉ này, ứng dụng cho nhiều hệ thống nhiệt độ, áp lực cao, nước, khí nén, hơi nóng, nước biển, nước thải…

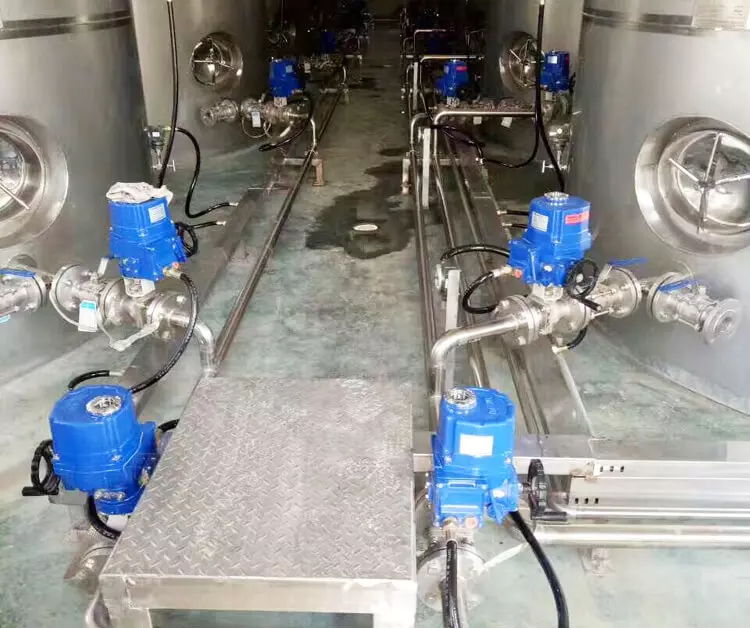

b. Ưu điểm của van bi điện

Van có rất nhiều ưu điểm như sau :

• Van bi điện có tuổi thọ cao, so với van điện từ. Vì sao? Van bi điều khiển điện sẽ tự ngắt điện (ngưng hoạt động), không bị ngâm điện như van điện từ.
• Thời gian đóng mở chậm tùy vào từng model và kích thước van 5S – 30S thuận lợi cho điều tiết lưu lượng dễ dàng hơn.
• Khi van bi mở nó không gặp vật cản, cho phép lưu lượng lớn đi qua van không bị ảnh hưởng.
• Được ứng dụng nhiều môi trường khác nhau: Nước, hơi, khí nén, nhiệt độ, hóa chất…
• Chịu được áp lực rất cao, nhiệt độ cao và độ làm kín cao.
• Có chi phí thấp hơn so các dòng van khác điều tiết
• Tích hợp khả năng điều khiển tự xa, dễ dạng theo dõi hệ thống kết nối từ xa mà không cần phải đến tận nơi xem.
• Tuổi thọ van lên đến 10 năm
• Có nhiều dạng kết nối với đường ống
• Có kích thước nhỏ, nhưng kết nối với đường ống lại có kích thước lơn lên đến 200A.
• Thuận lợi cho việc lắp đặt không gian nhỏ, ít không gian.
• Nhập khẩu trực tiếp với đầy đủ giấy tờ CO,CQ
• Bảo hành 12 tháng hỗ trợ lắp đặt và giao hàng
• Hàng có sẵn với đầy đủ kích thước và cấu tạo chất liệu

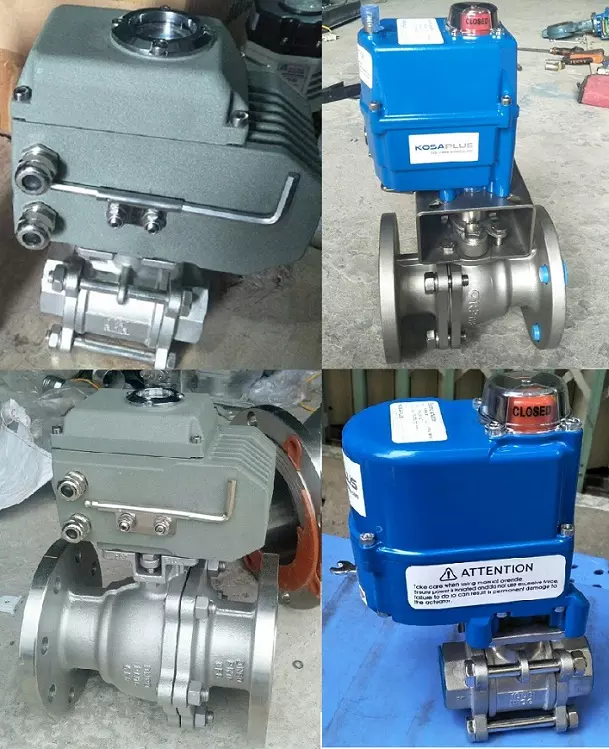

4. Một số van bi điện mà chúng tôi cung cấp hiện nay

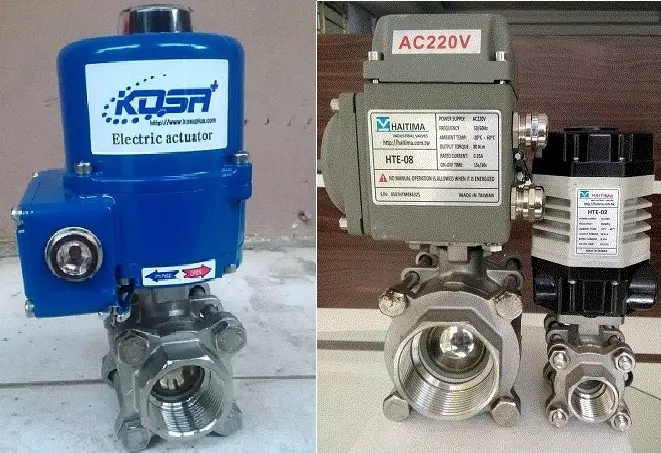

a. Van bi điều khiển điện inox

Đây là dòng van bi điện với phần thân van bi được làm hoàn toàn bằng vật liệu inox sus201 304 hoặc 316. Đặc điểm nổi bật của van bi này là khả năng chống ăn mòn rất tốt, thích hợp ứng dụng cho nhiều môi trường hệ thống khác nhau

Thông số kỹ thuật :

• Kích cỡ : DN15 – DN250
• Kiểu van : 2 ngã, 3 ngã, vi sinh, 2PC, 3PC, Lắp ren, lắp bích
• Môi trường sử dụng : Nước, khí, dầu, gas, hóa chất …
• Nhiệt độ làm việc : – 10 – 180 độ C
• Áp lực làm việc : 10 bar, 16 bar, 25 bar, 63 bar
• Kiểu kết nối đường ống : Mặt bích, nối ren, clamp vi sinh, nối hàn
• Điện áp ; 24V 220V 380V
• Thương hiệu : Kosa Plus, Haitima
• Xuất xứ : Hàn quốc, Đài Loan

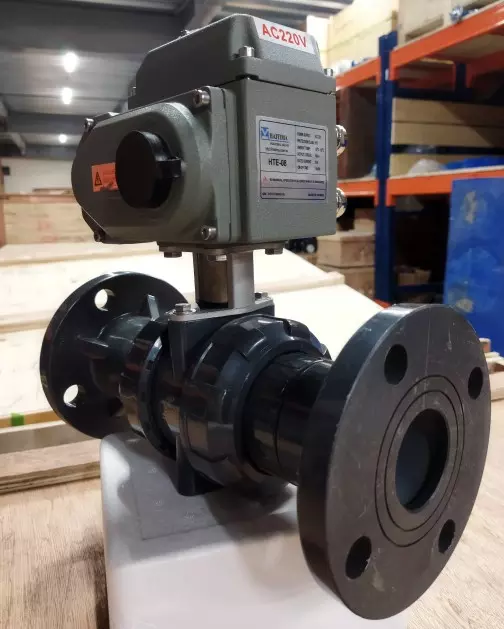

 b. Van bi nhựa điều khiển điện

Với phần thân van bi được làm từ chất liệu nhựa PVC UPVC CPVC PPH. Đây là những loại nhựa chuyên dụng có khả năng chống ăn mòn tốt nhất nên được dùng trong các môi trường nước sạch, nước thải, đặc biệt là các môi trường hóa chất nồng độ cao

Van bi nhựa đóng mở bằng điện cũng được chế tạo đang dạng về chủng loại kích thước với các kiểu kết nối rắc co, mặt bích, kích cỡ van từ DN15- DN200

Điểm yếu của dòng van bi nhựa là khả năng chịu nhiệt độ thấp, áp lực thấp tuy nhiên giá thành lại rẻ hơn các dòng van bi thép, hay van bi inox nên được lựa chọn sử dụng khá phổ biến hiện nay

Thông số kỹ thuật

• Kích cỡ van : DN15 – DN250
• Kiểu van : rắc co, mặt bích, 3 ngã, 2 ngã
• Môi trường sử dụng : Nước sạch, nước thải, hóa chât
• Nhiệt độ làm việc : Max 80 độ C
• Áp lực làm việc : 150 PSI
• Kiểu kết nối đường ống : 2 đầu rắc co, mặt bích
• Điện áp hoạt động : 24V 220V 380V
• Thương hiệu : Kosa Plus, Haitima
• Xuất xứ : Hàn Quốc, Đài Loan

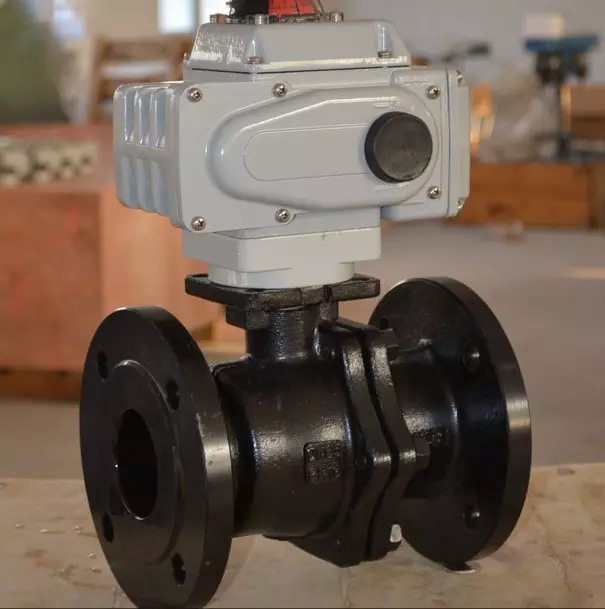

c. Van bi thép điều khiển điện

Hiện nay van bi thép điều khiển điện là sự lựa chọn ưu tiên hàng đầu cho các hệ thống yêu cầu về khả năng chịu nhiệt độ cao cũng như áp lực cao.

Với thân van được chế tạo từ vật liệu thép đúc nguyên khối cho phép làm việc trong đường ống chịu áp lên đến PN40 cùng nhiệt độ max lên đến 300 độ C. Trong đó các hệ thống dẫn hơi, dầu, khí đốt trong các hầm lò, nhà máy nhiệt điện là sử dụng dòng van này nhiều nhất

Tương tự như van bi inox thì van bi thép cũng có các dạng kết nối như mặt bích, nối ren hoặc nối hàn.

Mặt khác nếu xét về giá thành thì van bi thép lại rẻ hơn van bi inox, đây cũng là cơ sở để việc lựa chọn sử dụng van bi thép không phải là trở ngại

Thông số kỹ thuật

• Kích thước van : DN15 – DN250
• Kiểu van : 3 ngã, 2 ngã
• Môi trường làm việc : Khí, dầu, hơi nóng, chất lỏng…
• Nhiệt độ làm việc : Max 300 độ C
• Áp lực làm việc : Max 63 bar
• Kiểu kết nối : Lắp ren, mặt bích, nối hàn
• Điện áp hoạt động : 24VDC 220VAC 380V
• Thương hiệu : Kosa Plus, Haitima
• Xuất xứ : Hàn Quốc, Đài Loan

6. Hướng dẫn lắp đặt và bảo trì van bi điện

Để một van bi điều khiển điện hoạt động ổn định thì việc lắp đặt van bi điện đúng cách quyết định đến sự thành công của cả hệ thống. Tuy nhiên việc lắp đặt một chiếc van bi điện không hề đơn giản, đòi hỏi bạn phải có kiến thức cùng những kinh nghiệm thực tế. Sau đây chúng tôi sẽ hướng dấn các bạn cách lắp đặt hiệu quả van bi điện dạng mặt bích được thực hiện theo 5 bước như sau :

Bước 1 : Chuẩn bị sẵn các thiết bị cần thiết để phục vụ lắp đặt như van bi điện, mặt bích, gioăng đệm kín, cờ lê – mỏ lết, bulong, dây điện đấu nối, thước đo, máy hàn…

Bước 2 : Tìm hiểu chiều dài phủ bì 2 đầu mặt bích qua catalogue hoặc dùng thước để đo

Bước 3 : Hàn 2 mặt bích vào đường ống sao cho khoảng cách giữa 2 mặt bích bằng với chiều dài van bi vừa đo được ( Khi hàn chú ý căn chỉnh làm sao cho các lỗ bulong của 2 mặt bích trùng tâm với nhau ). Vệ sinh sạch sẽ đường ống trước và sau khi hàn

Bước 4 : Sau khi mối hàn đã nguội, tiến hành lắp đặt van bi điện vào vị trí giữa 2 mặt bích đã hàn, sau đó dùng gioăng cao su hoặc teflon đệm giữa 2 mặt bích để tạo độ kín, ngăn ngừa dò rỉ dòng chảy ra bên ngoài. Căn chỉnh sao cho tâm lỗ bulong giữa mặt bích van và mặt bích đường ống trùng nhau, dùng bulong xỏ qua và xiết chặt lại bằng đệm vênh, ecu

Bước 5 : Kiểm tra lại vị trí lắp đặt xem đã chắc chắn và đúng yêu cầu chưa. Tiến hành đấu nối nguồn điện vào động cơ điện, sau đó cấp điện cho van bi đóng mở ( test độ kín bằng cách mở dòng chảy lưu chất đi qua )

Để van bi điều khiển điện hoạt động và vận hành ổn định chúng ta cần lên kế hoạch bảo dưỡng định kỳ hàng tháng. Kiểm tra các điểm kết nối, mức độ hoạt động của động cơ, kiểm tra phần van bi. Thường xuyên tra dầu mỡ làm bôi trơn trục và bi van.
