Van bi 3 ngã lắp ren điều khiển khí nén sẽ biến năng lượng từ khí nén này thành chuyển động, chuyển động này có thể là chuyển động tròn hay thẳng phụ thuộc vào kiểu của bộ truyền động. Truyền động bằng khí nén nhanh hơn truyền động bằng điện. Tốc độ truyền động có thể được điều chỉnh thông qua cơ cấu kiểm soát. Có thể sử dụng phương pháp đóng mở khẩn cấp hoặc dùng van xả (loại tác động đơn hay kết cấu có lò xo giữ lại – single acting type or spring return type). Có thể được dùng cho các loại van có yêu cầu đóng, mở thường xuyên. Kết cấu đơn giản do đó dễ bảo trì sửa chữa. Công suất đầu ra(Output power) có thể được thay đổi dễ dàng nhờ sự thay đổi áp suất khí nén cung cấp (chỉ áp dụng cho kiểu hình tác động kép). Có thể sử dụng để kiểm soát (điều chỉnh) lưu lượng (slot ring control = flow control). Có thể được sử dụng không cần các bộ phận chống cháy nổ kể cả trong khu vực luật pháp yêu cầu.

Cấu tạo van bi 3 ngã lắp ren điều khiển khí nén

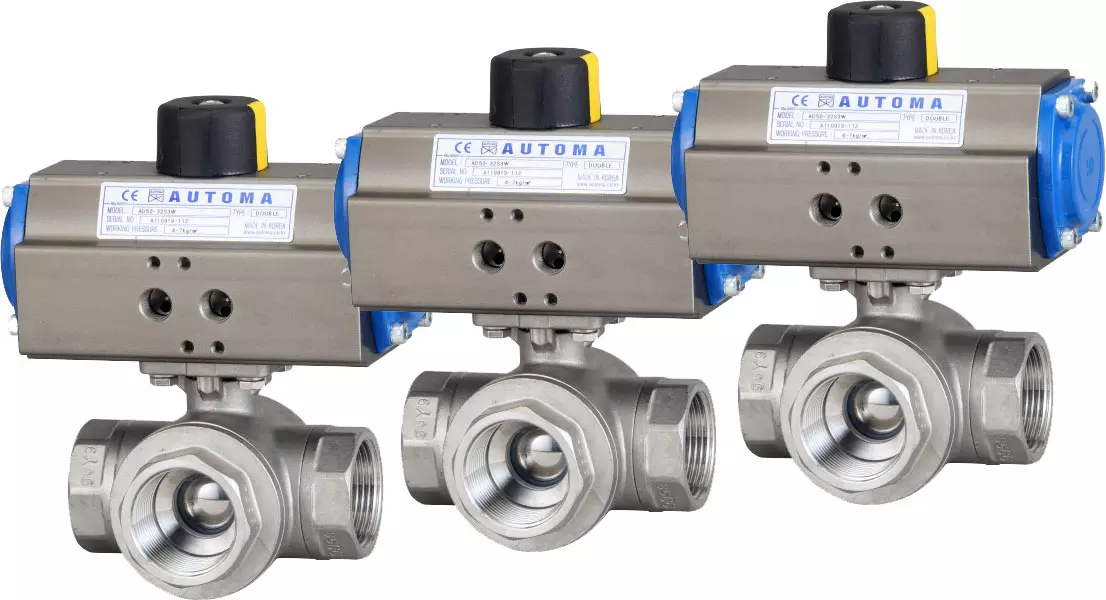

 Van bi 3 ngã lắp ren điều khiển khí nén có cấu tạo 2 phần chính :

* Bộ điều khiển khí nén

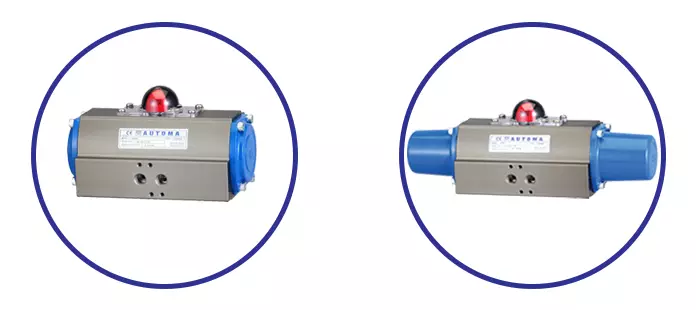

Bộ đầu khí có hai dạng: Tác động đơn và Tác động kép và cùng chung mục đích là để đóng hoặc mở van được chế tạo từ vật liệu hợp kim nhôm nguyên khối được phủ một lớp sơn tĩnh điện chống bám bụi và chống ăn mòn, kéo dài tuổi thọ, đạt tiêu chuẩn IP67.

– Áp suất khí nén: 1 – 8Bar

– Kiểu hoạt động: Doule acting (tác động kép) & Spring Return (tác động đơn)

– Áp suất làm việc: PN10 – PN16

– Thân bộ điều khiển: Hợp kim nhôm cao cấp

– Nhiệt độ: 180 độ C

– Xuất xứ: Hàn Quốc & Đài Loan

– Bảo hành: 12 tháng

* Thân van bi 3 ngã lắp ren

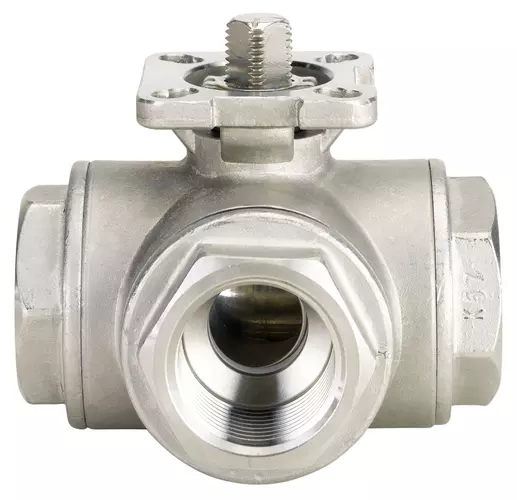

– Thân van bi được làm từ chất liệu inox 304SS, 316SS chiụ được nhiệt độ cao và chống ăn mòn trong môi trường axit và có goang Teflon làm kín.

– Van bi là một thiết bị dùng tay gạt, bộ điều khiển khí nén hoặc bộ điều khiển điện đẻ vận hành mở-đóng tại vị trí cửa van. Viên bi van là quả bóng có lỗ xuyên tâm cho phép dòng chảy đi qua van mà viên bi không nằm trên đường đi của lưu chất.

•  Chất liệu: Inox304 – Nhựa PVC – UPVC, đồng,gang,…

•  Viên bi: Inox304 – mạ Crom
•  Seal: EPDM, EPM
•  Trục van: Inox304 hoặc inox316
•  Kích thước: DN15 – DN50 lắp ren ~ DN50 – DN200

•  Tiêu chuẩn: JIS – BS – PN16
•  Kết nối: Ren
•  Nhiệt độ: 200 độ C
•  Xuất xứ: Hàn Quốc & Đài Loan,…

Nguyên lý hoạt động chung của van bi điều khiển khí nén.

– Van bi điều khiển khí nén sử dụng bộ chuyền động khí nén để đóng mở, điều tiết dòng chảy của lưu chất, áp lực của khí nén làm di chuyển piston thông qua hệ thống bánh răng cung cấp lực momen soắn cho trục vít làm xoay bi van một góc 90 độ.

– Khi đưa khí qua van điện từ khí nén, áp lực khí nén tạo ra lực soắn liên kết với trục và viên bi xoay 1 góc 90 độ thực hiện quá trình mở hoặc đóng van.

–  Đối với van bi 3 ngã lắp ren điều khiển khí nén  thì có 2 dạng hoạt động tùy thuộc theo cấu tạo của van bi là kiểu chữ T và kiểu chữ L.
