Giới thiệu về loại Y lọc nước

Y lọc nước

Y lọc nước là thiết bị được sử dụng rộng rãi trong nhiều hệ thống đường ống khác nhau đặc biệt là những đường ống có lưu chất là chất lỏng.Van được lắp đặt vào đường ống với vị trí trước các loại van như :van bướm, van bi, van cổng, van 1 chiều, đặc biệt nó được gắn trước các thiết bị cần được bảo vệ cao như đồng hồ nước, đồng hồ điện tử, các loại van điều khiển, đồng hồ áp suất,….Chức năng của sản phẩm là dùng để lọc rác, cặn trên đường ống, giúp lưu chất trên đường ống trở nên sạch sẽ hơn, đồng thời cũng giúp bảo vệ những thiết bị khác trên đường ống không bị rác, chất thải, bám dính vào giúp cho các thiết bị khác hoạt động ổn định hơn.

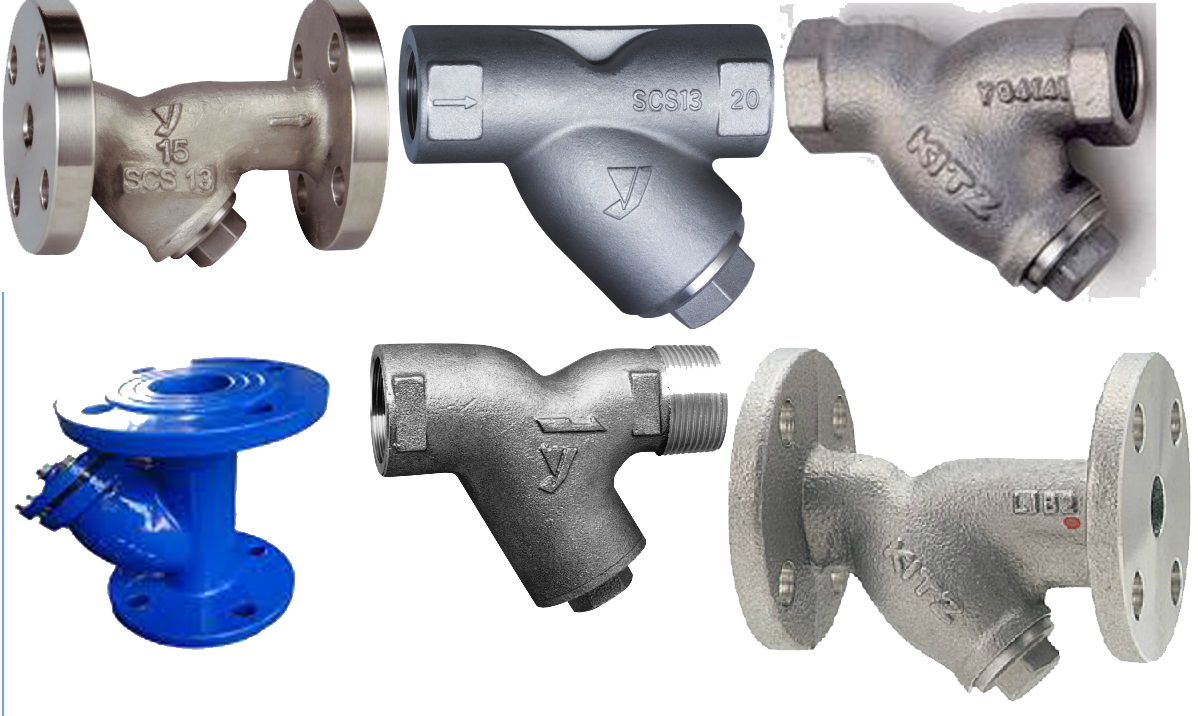

Y lọc rác

Y lọc nước đã và đang được chúng tôi nhập khẩu và phân phối với đầy đủ giấy tờ.Sản phẩm có đa dạng về nhà sản xuất có nhiều chất liệu cấu tạo như : gang,đồng.nhựa,thép,…Với nhiều kiểu kết nối vững trắc khác nhau như lắp ren,lắp bích.Dải kích thước sản phẩm loại lắp ren từ DN15 đến DN50,lắp bích từ DN50 đến DN500 với số lượng lớn tại kho chúng tôi tự tin đáp ứng đủ yêu cầu của khách hàng.Sản phẩm đều được bảo hành 12 tháng hỗ trợ lắp đặt và vận chuyển trên toàn quốc.

Cấu tạo và chức năng của van

Cấu tạo

Dựa vào bản vẽ và hình ảnh dưới đây, chúng ta có thể thấy rõ được cấu tạo Y lọc nước gồm 3 bộ phận chính là thân van và lưới lọc rác,phần xả chặn chúng ta tìm hiểu từng phần như sau:

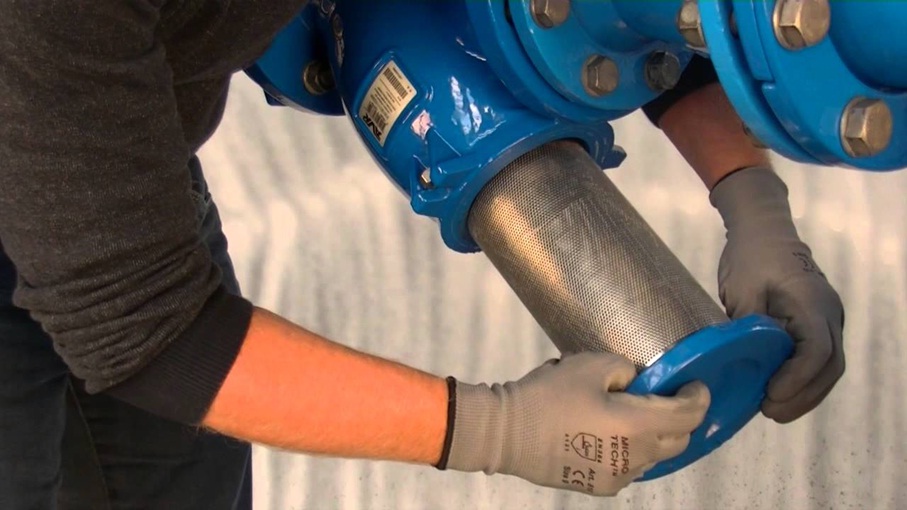

cấu tạo y lọc rác

– Thân van

Là toàn bộ phần bao bọc bên ngoài, được sản xuất từ nhiều dạng vật liệu như Gang, Đồng, Inox, Nhựa,… Có nhiệm vụ liên kết với đường ống theo dạng lắp ren hoặc kết nối mặt bích, để cho phép dòng chảy lưu chất đi qua được kín hoàn toàn, tránh rò rỉ và thất thoát.

– Lưới lọc

Sản xuất từ vật liệu thép không gỉ, được đặt nghiêng so với thân van 1 góc 45 độ. Nó cho phép chất lỏng đi qua và giữ lại những cặn ra lẫn trong lưu chất. Tùy từng hệ thống, kích cỡ của van mà lỗ mắt cáo của lưới lọc có thể to hay nhỏ, thưa hay dày để đảm bảo phù hợp cho hệ thống đang sử dụng nó. Bên dưới phần lưới lọc là núm khóa, được thiết kế với mục đích vệ sinh lưới lọc thường xuyên.

Ngoài ra chúng ta cũng cần phải quan tâm đến đường kính lỗ lưới, điều này giúp chúng ta lọc ra được những loại tạp chất nhỏ đến cỡ nào, tuy nhiên nếu nhỏ quá chúng sẽ gây ảnh hưởng đến lưu lượng chất qua ống. Vì vậy quan tâm đến đường kính lỗ lưới là rất quan trọng.

– Phần xả cặn

Phần này thì tương đối đơn giản, chúng là bộ phận xả cặn của lọc Y, giúp cho quá trình sử dụng được liên tục. Bộ phận vận hành hệ thống phải kiểm tra thường xuyên và có định kỳ để xả cặn khi chúng đầy giúp rác, cặn không quay ngược trở lại phần cấp lưu lượng vào.

Chức năng

Y lọc nước hay còn gọi là lưới lọc rác là thành phần quan trọng của hệ thống đường ống để bảo vệ thiết bị khỏi bị hư hỏng tiềm ẩn do bụi bẩn và các cặn bẩn và rác có thể được vận chuyển theo dòng lưu chất.

Trong quá trình khởi động và xả nước, bộ lọc/lưới lọc có thể được đặt trên thượng nguồn máy bơm để bảo vệ chúng khỏi các mảnh vụn xây dựng có thể đã được để lại trong ống. Bộ lọc cố định có thể được lắp đặt phía trên các van điều khiển, bẫy và thiết bị để bảo vệ chúng khỏi các sản phẩm ăn mòn bị văng khỏi vị trí và vận chuyển trong toàn bộ hệ thống đường ống. Hình vẽ dưới đây mô tả dạng bộ lọc tiêu biểu sử dụng dụng để lọc cặn rác bẩn.

Bơm ly tâm và bơm xi lanh xử lý vật liệu có chứa chất rắn nên có bộ lưới lọc gắn trong các đường ống hút vào máy bơm. Khu vực trống của các bộ lọc như vậy cần hơn ba lần so với mặt cắt ngang của đường hút.

Những nơi mà Y lọc được ứng dụng nhiều

ứng dụng inox rác

Nếu bạn nhìn vào bên trong một máy bơm gas, bạn sẽ thấy các Y Lọc đang vận hành.

Ngành công nghiệp dầu khí sử dụng bộ Y lọc lớn để làm sạch dầu hắc ín, chất keo, và các vật liệu khác khỏi sản phẩm – từ xăng dầu tới dầu thô. Các nhà máy lọc dầu sử dụng bộ lọc để giữ lại vật liệu có hại ra khỏi máy bơm vận hành trong hệ thống của nhà máy.

Động cơ Diesel sử dụng Y lọc  giữa thùng nhiên liệu và bơm nhiên liệu để tránh sự tắc nghẽn gây ra bởi các tạp chất trong dầu diesel.

Y lọc “Y-strainers” có thể được sử dụng như một thành phần lọc trung gian hoặc thậm chí là cuối cùng trong sản xuất nhiên liệu sinh học, nếu các yếu tố tạp chất có thể giữ để ngăn lại không cho vào hệ thống tính chất .

Các tòa nhà thương mại sử dụng bộ lọc y để giữ cho tháp làm mát và nồi hơi của họ không bị các vỉa, cặn rỉ rơi vào trong nước.

Các hoạt động sản xuất hoá chất sử dụng bộ lọc đường ống như Y Lọc để đảm bảo sản phẩm sạch hơn, cũng như đảm bảo thiết bị hạ lưu không bị ảnh hưởng xấu. Tương tự như vậy, ngành công nghiệp mỹ phẩm sử dụng bộ lọc để loại bỏ các khối không tan, cặn kết tủa rắn trước khi sản phẩm được hoàn thành.

Trong sản xuất thực phẩm, bộ lọc được sử dụng để loại bỏ chất rắn, như bột giấy và da, từ nước trái cây. Bộ lọc được sử dụng để loại bỏ các cặn miếng từ sô cô la và các chất sáp từ mật ong.

Trong tất cả các ngành này và nhiều hơn nữa, Y Lọc (Y-strainers) tạo thành một phần của quá trình làm sạch chất lỏng làm cho sản phẩm tốt hơn.

Y lọc nước

Y lọc nước là thiết bị được sử dụng rộng rãi trong nhiều hệ thống đường ống khác nhau đặc biệt là những đường ống có lưu chất là chất lỏng.Van được lắp đặt vào đường ống với vị trí trước các loại van như :van bướm, van bi, van cổng, van 1 chiều, đặc biệt nó được gắn trước các thiết bị cần được bảo vệ cao như đồng hồ nước, đồng hồ điện tử, các loại van điều khiển, đồng hồ áp suất,….Chức năng của sản phẩm là dùng để lọc rác, cặn trên đường ống, giúp lưu chất trên đường ống trở nên sạch sẽ hơn, đồng thời cũng giúp bảo vệ những thiết bị khác trên đường ống không bị rác, chất thải, bám dính vào giúp cho các thiết bị khác hoạt động ổn định hơn.

Y lọc rác

Y lọc nước đã và đang được chúng tôi nhập khẩu và phân phối với đầy đủ giấy tờ.Sản phẩm có đa dạng về nhà sản xuất có nhiều chất liệu cấu tạo như : gang,đồng.nhựa,thép,…Với nhiều kiểu kết nối vững trắc khác nhau như lắp ren,lắp bích.Dải kích thước sản phẩm loại lắp ren từ DN15 đến DN50,lắp bích từ DN50 đến DN500 với số lượng lớn tại kho chúng tôi tự tin đáp ứng đủ yêu cầu của khách hàng.Sản phẩm đều được bảo hành 12 tháng hỗ trợ lắp đặt và vận chuyển trên toàn quốc.

Cấu tạo và chức năng của van

Cấu tạo

Dựa vào bản vẽ và hình ảnh dưới đây, chúng ta có thể thấy rõ được cấu tạo Y lọc nước gồm 3 bộ phận chính là thân van và lưới lọc rác,phần xả chặn chúng ta tìm hiểu từng phần như sau:

cấu tạo y lọc rác

– Thân van

Là toàn bộ phần bao bọc bên ngoài, được sản xuất từ nhiều dạng vật liệu như Gang, Đồng, Inox, Nhựa,… Có nhiệm vụ liên kết với đường ống theo dạng lắp ren hoặc kết nối mặt bích, để cho phép dòng chảy lưu chất đi qua được kín hoàn toàn, tránh rò rỉ và thất thoát.

– Lưới lọc

Sản xuất từ vật liệu thép không gỉ, được đặt nghiêng so với thân van 1 góc 45 độ. Nó cho phép chất lỏng đi qua và giữ lại những cặn ra lẫn trong lưu chất. Tùy từng hệ thống, kích cỡ của van mà lỗ mắt cáo của lưới lọc có thể to hay nhỏ, thưa hay dày để đảm bảo phù hợp cho hệ thống đang sử dụng nó. Bên dưới phần lưới lọc là núm khóa, được thiết kế với mục đích vệ sinh lưới lọc thường xuyên.

Ngoài ra chúng ta cũng cần phải quan tâm đến đường kính lỗ lưới, điều này giúp chúng ta lọc ra được những loại tạp chất nhỏ đến cỡ nào, tuy nhiên nếu nhỏ quá chúng sẽ gây ảnh hưởng đến lưu lượng chất qua ống. Vì vậy quan tâm đến đường kính lỗ lưới là rất quan trọng.

– Phần xả cặn

Phần này thì tương đối đơn giản, chúng là bộ phận xả cặn của lọc Y, giúp cho quá trình sử dụng được liên tục. Bộ phận vận hành hệ thống phải kiểm tra thường xuyên và có định kỳ để xả cặn khi chúng đầy giúp rác, cặn không quay ngược trở lại phần cấp lưu lượng vào.

Chức năng

Y lọc nước hay còn gọi là lưới lọc rác là thành phần quan trọng của hệ thống đường ống để bảo vệ thiết bị khỏi bị hư hỏng tiềm ẩn do bụi bẩn và các cặn bẩn và rác có thể được vận chuyển theo dòng lưu chất.

Trong quá trình khởi động và xả nước, bộ lọc/lưới lọc có thể được đặt trên thượng nguồn máy bơm để bảo vệ chúng khỏi các mảnh vụn xây dựng có thể đã được để lại trong ống. Bộ lọc cố định có thể được lắp đặt phía trên các van điều khiển, bẫy và thiết bị để bảo vệ chúng khỏi các sản phẩm ăn mòn bị văng khỏi vị trí và vận chuyển trong toàn bộ hệ thống đường ống. Hình vẽ dưới đây mô tả dạng bộ lọc tiêu biểu sử dụng dụng để lọc cặn rác bẩn.

Bơm ly tâm và bơm xi lanh xử lý vật liệu có chứa chất rắn nên có bộ lưới lọc gắn trong các đường ống hút vào máy bơm. Khu vực trống của các bộ lọc như vậy cần hơn ba lần so với mặt cắt ngang của đường hút.

Những nơi mà Y lọc được ứng dụng nhiều

ứng dụng inox rác

Nếu bạn nhìn vào bên trong một máy bơm gas, bạn sẽ thấy các Y Lọc đang vận hành.

Ngành công nghiệp dầu khí sử dụng bộ Y lọc lớn để làm sạch dầu hắc ín, chất keo, và các vật liệu khác khỏi sản phẩm – từ xăng dầu tới dầu thô. Các nhà máy lọc dầu sử dụng bộ lọc để giữ lại vật liệu có hại ra khỏi máy bơm vận hành trong hệ thống của nhà máy.

Động cơ Diesel sử dụng Y lọc  giữa thùng nhiên liệu và bơm nhiên liệu để tránh sự tắc nghẽn gây ra bởi các tạp chất trong dầu diesel.

Y lọc “Y-strainers” có thể được sử dụng như một thành phần lọc trung gian hoặc thậm chí là cuối cùng trong sản xuất nhiên liệu sinh học, nếu các yếu tố tạp chất có thể giữ để ngăn lại không cho vào hệ thống tính chất .

Các tòa nhà thương mại sử dụng bộ lọc y để giữ cho tháp làm mát và nồi hơi của họ không bị các vỉa, cặn rỉ rơi vào trong nước.

Các hoạt động sản xuất hoá chất sử dụng bộ lọc đường ống như Y Lọc để đảm bảo sản phẩm sạch hơn, cũng như đảm bảo thiết bị hạ lưu không bị ảnh hưởng xấu. Tương tự như vậy, ngành công nghiệp mỹ phẩm sử dụng bộ lọc để loại bỏ các khối không tan, cặn kết tủa rắn trước khi sản phẩm được hoàn thành.

Trong sản xuất thực phẩm, bộ lọc được sử dụng để loại bỏ chất rắn, như bột giấy và da, từ nước trái cây. Bộ lọc được sử dụng để loại bỏ các cặn miếng từ sô cô la và các chất sáp từ mật ong.

Trong tất cả các ngành này và nhiều hơn nữa, Y Lọc (Y-strainers) tạo thành một phần của quá trình làm sạch chất lỏng làm cho sản phẩm tốt hơn.
