Các loại lọc Y

Lọc Y

Là thiết bị cần thiết được sử dụng cho hệ thống đường ống. Vị trí lắp đặt thường được cố định trên đầu vào của Van giảm áp, van xả và van điều khiển, van cầu, để loại bỏ những tạp chất trong đảm bảo hệ thống sử dụng bình thường. Lọc y được thiết kế để bảo vệ những thiết bị khác như đồng hồ đo áp suất, van bướm, van cầu, van bi….và các thiết bị tương tự khác.hiện nay trên thị trường có hai loại thường được sử dụng đó là filter và lọc strainer.

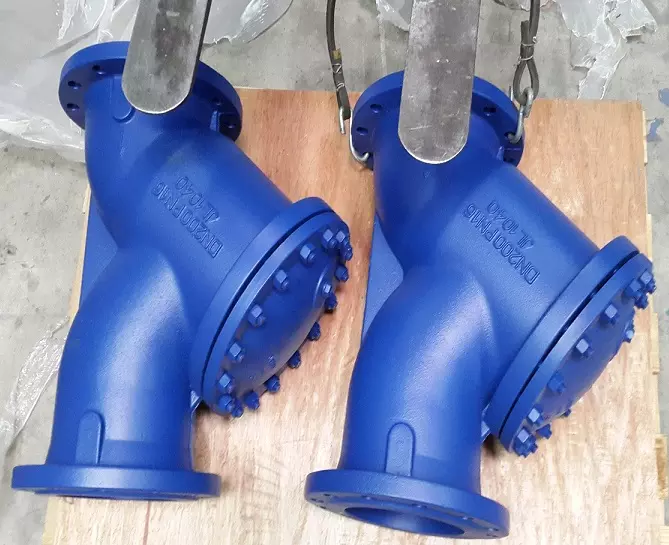

Là thiết bị dùng để lọc rác trong chất lỏng đi qua van. Van được thiết kế hình dạng chữ Y. Các kích thước từ DN50 – DN500.Sản phầm được thiết kế hoàn toàn bằng nhiều chất liệu như inox,gang,thep không rỉ sử dụng cho nhiều điều kiện môi trường khác nhau. Đặc biệt dùng được cho các môi trường ăn mòn, nhiệt độ cao, áp lực lớn, bộ phận kết nối bằng mặt bích thuận lợi cho các hệ thống đường ống lớn.

I. Tìm hiểu thêm về lọc Y

Hiện này trên thị trường có rất nhiều loại lọc y của các nhà cung cấp lớn, hôm nay chúng ta sẽ cùng tìm hiểu về 2 loại lọc y lọc filter và lọc strainer.

1. Lọc y straine

Là một bộ lọc thô. Nói chung , nếu các hạt được loại bỏ là không nhìn thấy được bằng mắt thường ta dùng lọc Filter( Bộ lọc khí) , và nếu các hạt có thể nhìn thấy thì là lọc y Strainer. Hầu hết mọi người không thể nhìn thấy bất cứ điều gì nhỏ hơn 325 Mesh, hoặc 44 micron.Từ 200 Mesh tương đương với 74 micron, một nguyên tắc chung là nếu thiết bị sàng lọc là nhỏ hơn 200 Mesh, nó là một lưới lọc và nếu nó là lớn hơn so với 200 Mesh nó là một bộ lọc

2. Lọc y strainer

Cài đặt một bộ lọc y strainer trực tiếp trước một bộ lọc ( filter), các mảnh nặng lớn mà làm tắc nghẽn các bộ lọc được loại bỏ. Bộ lọc này là sau đó làm công việc chính của mình loại bỏ hạt mịn và không phải được làm sạch thường xuyên. Thông thường những loại strainer được đặt tên theo hình dạng của chúng. Và nó được thiết kế bởi thân gang hoặc thân thép với kết nối hàn mặt bích. Tùy thuộc vào mục đích sử dụng ta có thể dùng loại lọc y gang và lọc y thép cho phù hợp với giá cả.

II. Cấu tạo và chức năng

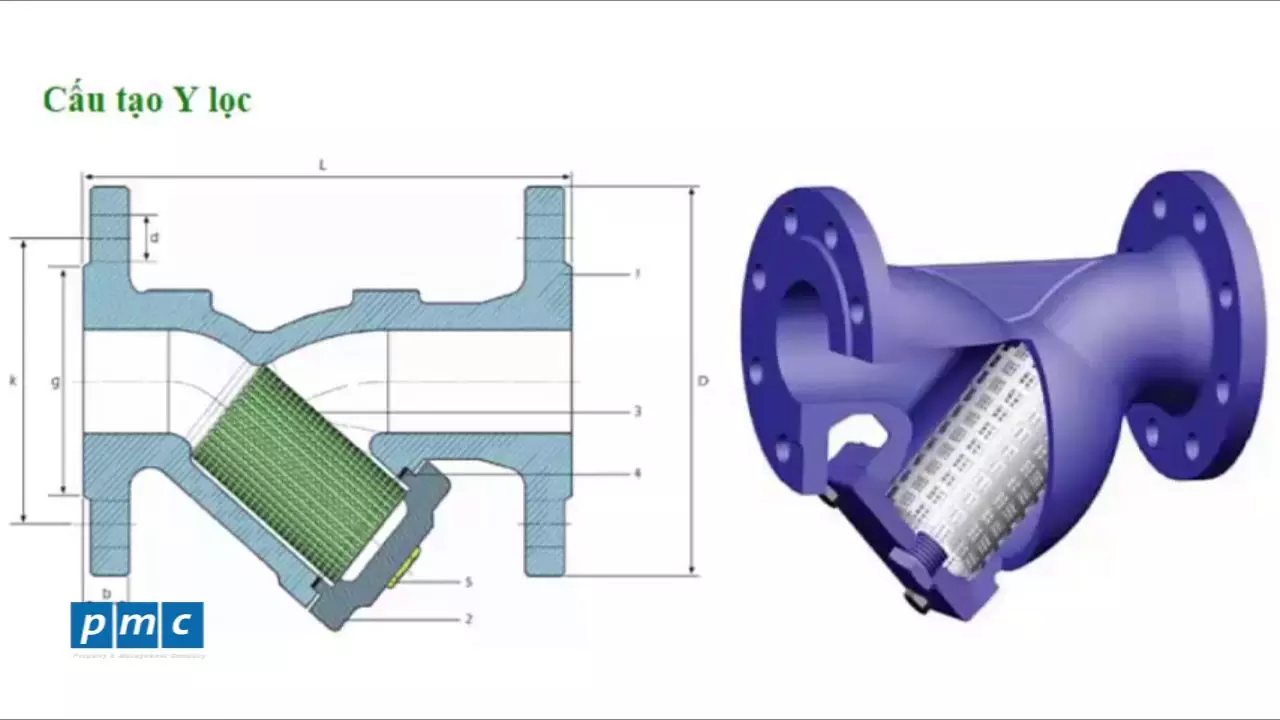

* Cấu tạo

Gồm có cấu tạo chính 3 phần

– Phần thân được đúc từ những chất liệu như gang cầu,inox,thép không rỉ có độ bền và chắc chắn ngay cả khi bị va đập mạnh,chống sự ăn mòn rất tốt và có thể chịu được nhiệt độ khá cao

– 2 đầu mặt bích Vào/Ra gắn trược tiếp với đường ống

– Lưới lọc nằm bên trong Y được làm từ chất liệu inox, chống rỉ tốt.chống bào bòn của lưu chất

* Chức năng

Khi lưu chất lỏng đi qua đường ống lắp Lọc y , Lọc y có chức năng như một tấm lưới lọc sạch chất lỏng. Các tạp chất bận, rác, sẽ bị giữa lại ở dưới phần Y. Mục đích để bảo về các hệ thống máy móc không bị cản trở, hoặc tác nghẽn do các tạp chất bẩn.

Y Lọc hay còn gọi là lưới lọc rác là thành phần quan trọng của hệ thống đường ống để bảo vệ thiết bị khỏi bị hư hỏng tiềm ẩn do bụi bẩn và các cặn bẩn và rác có thể được vận chuyển theo dòng lưu chất.

Trong quá trình khởi động và xả nước, Y Lọc lưới lọc có thể được đặt trên thượng nguồn máy bơm để bảo vệ chúng khỏi các mảnh vụn xây dựng có thể đã được để lại trong ống. Y Lọc cố định có thể được lắp đặt phía trên các van điều khiển, bẫy và thiết bị để bảo vệ chúng khỏi các sản phẩm ăn mòn bị văng khỏi vị trí và vận chuyển trong toàn bộ hệ thống đường ống.

Bơm ly tâm và bơm xi lanh xử lý vật liệu có chứa chất rắn nên có lưới lọc gắn trong các đường ống hút vào máy bơm. Khu vực trống của các Y Lọc như vậy cần hơn ba lần so với mặt cắt ngang của đường hút.

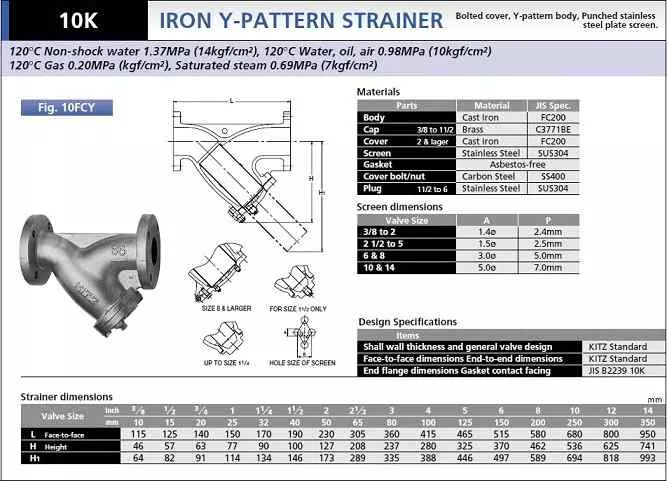

Tiêu chuẩn của sản phẩm

Y lọc thường được lắp trước hoặc lắp sau các loại van cầu, van giảm áp, van xả hay van điều khiển . Trong hình là hệ thống nước của nhà máy bia, Y lọc được lắp sau van cầu để lọc sạch các tạp chất bụi bẩn. Giúp bảo vệ máy móc, tránh hư hỏng và gia tăng tuổi thọ.

– Dễ dàng thay thế lẫn nhau giữa các sản phẩm cùng loại.– Lắp đặt chính xác với nhiều đường ống.

– Dây lưới từ 2 Mesh đến 200 Mesh (lên đến 80 micron)

– Bảo vệ máy bơm tốn kém. Van bướm điều khiển khí nén

– Giảm áp suất thấp qua bộ lọc.

– Kích thước nhỏ gọn và trọng lượng thấp

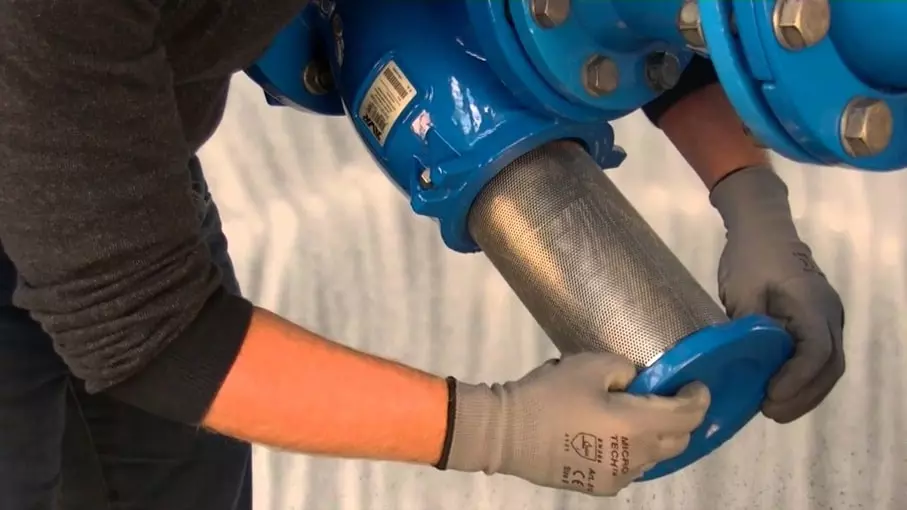

– Dễ dàng làm sạch hoặc thay thế các phần tử.

– Tấm lưới( lưới lọc) được đặt chính xác không có rò rỉ.
