Các loại van bướm – Phân loại van bướm

Van bướm là loại van được sử dụng nhiều trong các ứng dụng đường ống đây là loại van 1/4 với nhiệm vụ đóng mở và điều tiết dòng chảy trong đường ống. Van có ưu điểm rất cao về mặt thiết kế, ứng dụng với thiết kế nhỏ gọn dễ dàng vận chuyển và lắp đặt ko tốn nhiều diện tích. Van bướm rất đa dạng về chủng loại về cả kiểu điều khiển kiểu kết nối cũng như các hãng và nhà sản xuất.

Công ty chúng tôi chuyên cung cấp van bướm với đầy đủ các loại khác nhau từ xuất sứ nhiều nước như: Hàn Quốc, Trung Quốc, Nhật Bản, Malaysia, Thái Lan, EU, G7,… của các hãng sản xuất van nổi tiếng kể đến như là: Wonil, Samwoo, AUT, ARV, Kitz,…Ngoài ra còn có đầy đủ các các kiểu kết nối khác nhau của van bướm với đường ống như: loại kẹp, lắp bích, kết nối nhanh, hàn, sỏ bulong,…cùng nhiều kiểu hoạt động khác nhau như: tay gạt, tay quay, điều khiển điện, điều khiển khí nén. Chất liệu cấu tạo mà chúng tôi hiện có là: inox, gang, thép, nhựa,…Tất cả các loại van bướm của chúng tôi đều đầy đủ giấy tờ nhập khẩu CO,CQ với chế độ bảo hành 12 tháng hỗ trợ lắp đặt và vận chuyển trên toàn quốc.

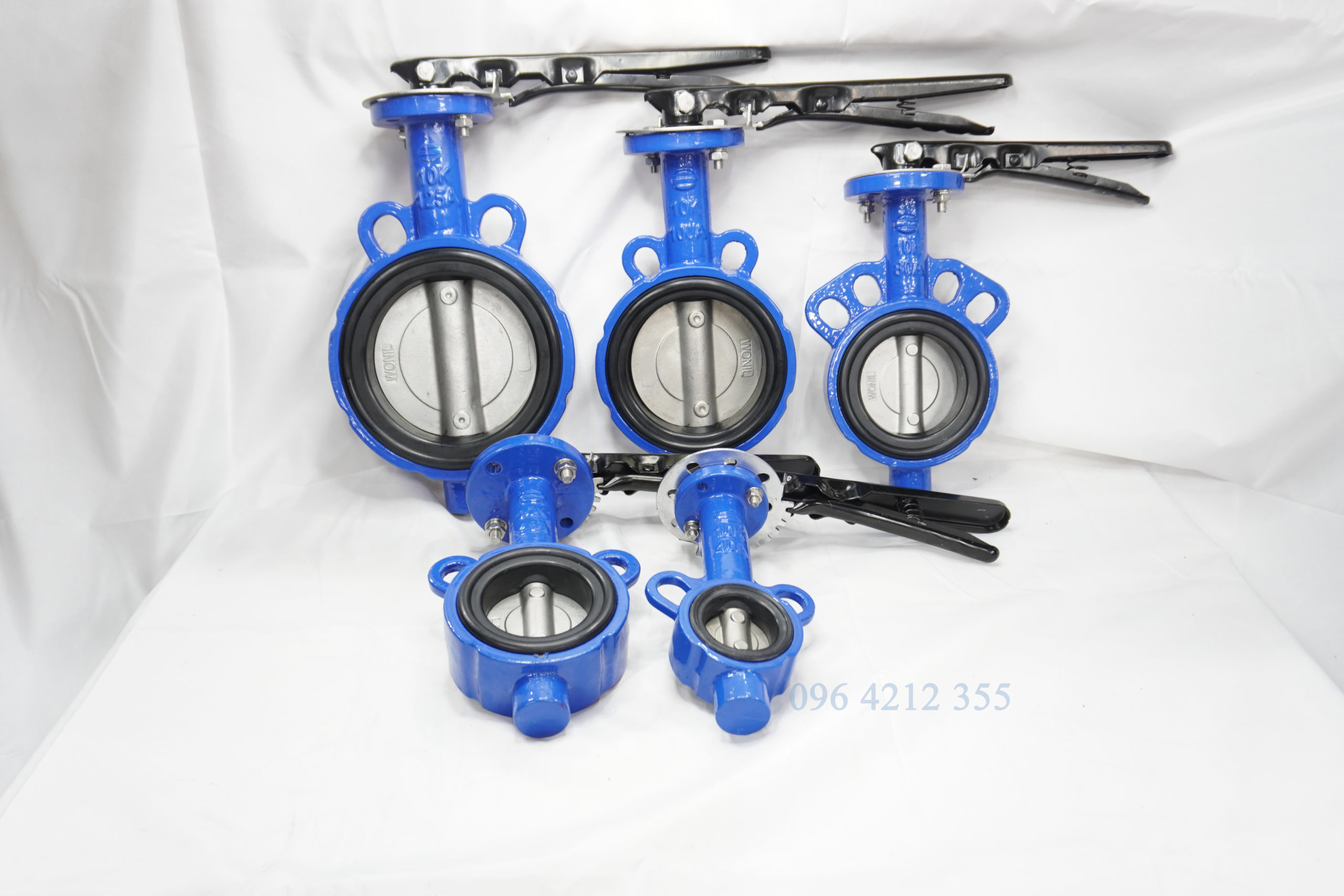

Các loại van bướm – Phân loại van bướm

Hiện nay trên thị trường Việt Nam có rất nhiều loại van bướm khác nhau để đáp ứng nhu cầu của người sử dụng và ứng dụng yêu cầu  các nhà sản xuất từ nhiều nước đã nghiên cứu ra nhiều loại van bướm với nhiều chất liệu có thể chịu được các loại lưu chất, nhiệt độ khác nhau. Ngoài ra còn có thể liên kết với đường ống theo nhiều kiểu để thuận tiện lắp đặt, bài viết dưới đây sẽ giúp chúng ta tìm hiểu kĩ hơn về nhiều loại van bướm khác nhau đã và dang có trên thị trường.

van bướm

Phân loại theo chất liệu cấu tạo

Hiện nay vì càng ngày càng có nhiều ứng dụng sử dụng nhiều lưu chất khác nhau trong các nhà máy lên van bướm có cấu tạo từ rất nhiều loại chất liệu khác nhau. Ở phần này chúng tôi sẽ giới thiệu một số chất liệu cấu tạo van được ứng dụng nhiều nhất cà cũng có thể gọi là đại trà trên thị trường.

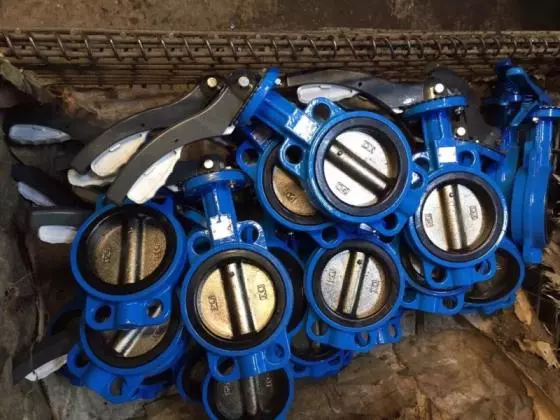

Van bướm thân gang cánh gang

Van bướm thân gang cánh gang là loại van được đúc hoàn toàn bằng chất liệu gang với cấu tạo chất liệu phần đĩa của van hay còn được gọi là cánh bướm cũng được làm bằng chất liệu gang. Thông thường loại này chỉ có thể được ứng dụng với những lưu chất bình thường như nước vì chất liệu gang không phải là chất liệu bền vững. Vì thế loại van này ít được sử dụng trên thị trường. Sản phẩm vẫn có đủ kích thước từ DN50 đến DN600 để đáp ứng nhu cầu của khách hàng.

Van bướm thân gang cánh gangThông số kĩ thuật

  • Kích cỡ van bướm: DN50- DN600
  • Chất liệu chế tạo van: thân gang, cánh gang
  • Nhiệt độ làm việc: -20°C ~ 180°C
  • Áp lực làm việc 10bar~16bar
  • Áp suất khí nén: 2 bar ~ 8 bar.
  • Loại kết nối van: Kẹp, mặt bích…
  • Nhập khẩu trực tiếp
  • Bảo hành 12 tháng

Van bướm thân gang cánh inox

Van bướm thân gang cánh inox là loại van đóng mở nhanh được sử dụng rất rộng rãi trong đời sống vì nhiều lý do nổi trội của nó. Cũng giống như các loại van thông dụng khác loại này thân được đúc bằng chất liệu gang ngoài ra còn được phủ 1 lớp sơn epoxy dày để bảo vệ van khỏi những tác động bên ngoài, phần đĩa van được làm bằng chất liệu inox 304, inox 316 là chất liệu chịu được nhiệt độ và áp lực cao ngoài ra còn chịu được sự bào mòn của lưu chất. Van có nhiều điểm nổi trội và ưu điểm như thế nhưng van có giá thành cạnh tranh vì được chúng tôi nhập khẩu trực tiếp từ các nhà sản xuất không qua nhà phân phối lên giá rất tốt và cũng là sự lựa chọn tốt nhất của nhiều nhà thầu cũng như các nhà máy xí nghiệp.

Van bướm thân gang cánh inoxThông số kĩ thuật

  • Đường kính van: kích cỡ từ DN40 đến DN600
  • Chất liệu phần thân: Gang, gang dẻo, gang xám
  • Gioăng làm kín: NBE, EPDM
  • Đĩa van: chất liệu inox 304
  • Nhiệt độ làm việc: – 5 đến 120 độ C
  • Kiểu đóng mở: có dạng đóng mở bằng tay gạt và đóng mở bằng tay vặn vô lăng.
  • Hãng sản xuất: WONIL VALVE, samwoo, DHC…
  • Xuất sứ: Hàn quốc, trung quốc, đài loan
  • Mục đích sử dụng: nước, nước thải, nước sinh hoạt
  • Chế độ bảo hành van: 12 tháng

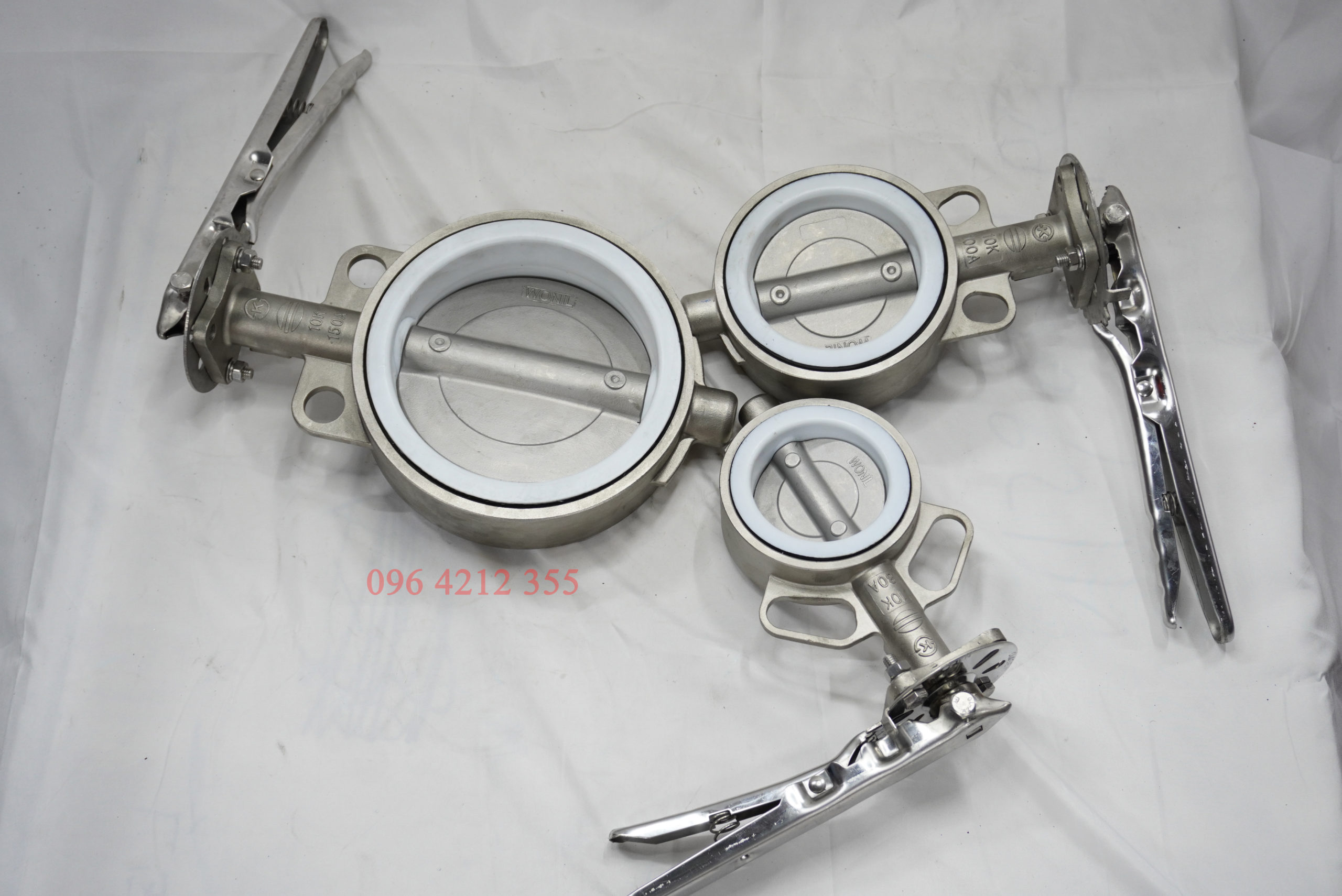

Van bướm toàn thân inox

Van bướm toàn thân inox là loại van bướm có cấu tạo cả phần thân van đĩa van và các chi tiết nhỏ khác đều được làm bằng chất liệu inox304. inox316 và phần zoăng làm kín thông thường với những loại van bướm khác là cao su EPDM thì được thay thế bằng loại zoăng Tepflon có độ cứng và bền cao phù hợp với chất liệu inox. Sở dĩ loại van này được nghiên cứu và phát triển là do một số ứng dụng có lưu chất là nhiệt độ cao (-20 – 220 độ) và độ ăn mòn cao mà chất liệu inox có thể chịu đựng được. Loại van bướm toàn thân inox này có tuổi thọ cao hơn các loại van bướm khác lên đến 4, 5 lần lên giá thành của loại van này cũng cao hơn hẳn. Tùy thuộc vào từng ứng dụng hoặc yêu cầu của người sử dụng mà chúng ta chọn cho phù hợp về chất liệu và giá cả.

van bướm inox

Thông số kĩ thuật

  • Kích thước: DN50 (2″) – DN300 (12″)
  • Vật liệu: thân, trục, đĩa van: inox 201. 304. 316
  • Vật liệu Zoăng: Tepflon
  • Làm kín trực tiếp bằng inox hoặc bằng gioăng teflon
  • Áp suất làm việc: PN10. PN16. PN25
  • Nhiệt độ làm việc: 0-180 độ C
  • Môi trường: nước, nước thải, khí, hóa chất, dược phẩm.
  • Kiểu kết nối, kiểu lắp: kẹp bích.

Van bướm nhựa

Van bướm nhựa là loại van được cấu tạo bằng chất liệu nhựa UPVC, PP, PPG, PVDF, CPVC là những chất liệu được sử dụng nhiều trong các môi trường hóa chất có độ ăn mòn cao với các ứng dụng điển hình như: nước sạch, nước thải, dầu, khí nén,…Van có cấu tạo toàn thân bằng chất liệu nhựa chỉ phần zoăng được làm bằng chất liệu cao su, van được dùng nhiều nhất vào những môi trường có hóa chất do đặc thù chống ăn mòn hóa chất của nó. Có thể dùng van bướm nhựa cho những hóa chất có nhiệt độ cao (trong môi trường hóa chất có nồng độ <67%, nhiệt độ MAX 110ºC). Van có trọng lượng nhẹ cùng thiết kế nhỏ rễ ràng và thuận tiện khi vận chuyển và lắp đặt nhưng giá thành khá cao hơn các loại khác nên khách hàng và những nhà sử dụng lên cân nhắc trước khi chọn mua sửa dụng.

Van bướm nhựa

Thông số kĩ thuật

  • Thân van: UPVC, PP, PPG, PVDF, CPVC
  • Đĩa van: UPVC, PP, PPG, PVDF, CPVC
  • Trục: SUS410 (standard), SUS316, SUS304
  • Đệm: EPDM, VITON, NBR, HYPALON
  • O-Ring: EPDM, VITON (FPM)
  • Cỡ van: DN40 – DN350
  • Tiêu chuẩn: JIS, ANSI, DIN
  • Nhiệt độ làm việc : – 10 – 110 Deg
  • Áp suất làm việc : PN10-PN16, 10K
  • Kết nối : kẹp bích
  • Kiểu hoạt động: tay gạt, tay quay, điều khiển khí nén, điều khiển điện,….
  • Lưu chất sử dụng : Nước, Khí , Hóa chất,…
  • Xuất xứ : Nhật, Hàn quốc, Đài Loan,…
  • Bảo hành 12 tháng

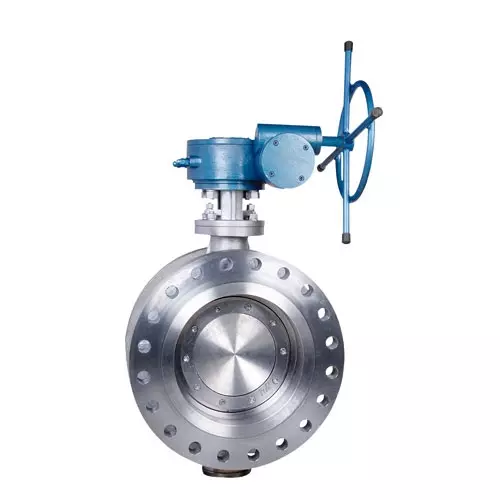

Van bướm thép

Van bướm thép là loại van có cấu tạo chất liệu bằng chất liệu thép đây là dòng van được sử dụng với các ứng dụng có áp lực lớn với thiết đế khác với những loại van bướm khác lên van ko được sử dụng rộng rãi trong nhiều ứng dụng mà hầu như được sử dụng ở những ứng dụng đặc biệt.

Van bướm thép

Thông số kĩ thuật

  • Size: DN50 – DN2000
  • Nominal Pressure: PN10/PN16,150-300 Lb
  • Working Temperature: -40°C~425°C
  • Suitable Medium:  Chemicals, air,water, steam, oil, acids, salts, etc
  • Design standard: API 609, ANSI B16.34, JISB2064, GB T12238
  • Face to Face: ANSIB16.10,JIS B2002,DIN3202,ISO5752, BS 5155
  • Flange Drilling: DIN2501 PN10/PN16, ANSI 125/150/300,BS4504,JIS10K
  • Top Flange: ISO5211
  • Test Inspection: API598
  • Body: Carbon Steel, Stainless Steel, Alloy Steel,Cr-Mo Steel
  • Disc: Carbon Steel, Stainless Steel, Alloy Steel,Cr-Mo Steel
  • Stem: Stainless steel,Cr-Mo Steel
  • Sealing ring: Stainless Steel+Flexible graphite
  • Packing: Flexible graphite, Teflon

Phân loại van bướm theo kiểu hoạt động

 Hiện nay do các nhà máy xí nghiệp phát triển mạnh lên nhu cầu sử dụng các loại van công nghiệp ngày càng cao đặc biệt là van bướm. lên các nhà sản xuất đã nghiên cứu và phát triển van bướm có nhiều kiểu hoạt động khác nhau để đáp ứng nhu cầu đó thực tế là các loại van bướm cơ và van bướm tự động. Chúng ta sẽ đi vào tìm hiểu từng loại ở bài viết dưới đây.

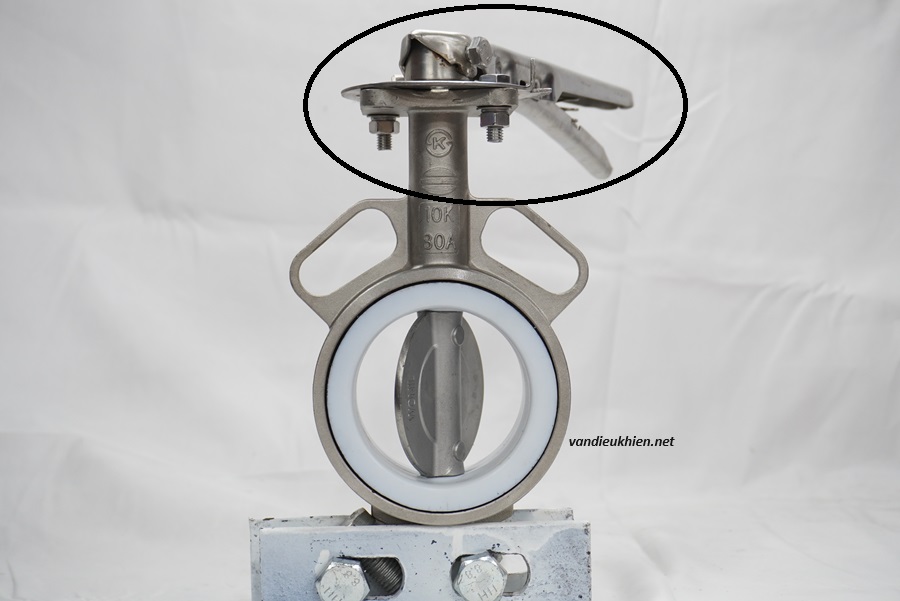

Van bướm tay gạt

Van bướm tay gạt là loại van bướm dùng để đóng mở hoặc điều tiết dòng chảy lưu chất hoạt động bằng bộ phận điều khiển tay gạt. Loại van này thường có các kích thước nhỏ từ DN40 đến DN150 hoạt động dẽ dàng nhẹ nhàng bằng cách kéo tay gạt theo quy tắc đòn bẩy. Loại van này được cấu tạo từ nhiều chất liệu khác nhau như: gang, inox, nhựa,…và đa dạng kiểu kết nối với đường ống. Loại van bướm tay gạt này có giá thành rẻ hơn so với các loại van bướm khác không những thế van còn có trọng lượng nhẹ thiết kế nhỏ gọn dễ dàng lắp đặt và vận chuyển. Đây là 1 trong những loại van thuộc nhóm van cơ.

Van bướm tay gạt

Thông số kỹ thuật

  •  Kiểu hoạt động: Tay gạt
  • Kích thước: DN50 – DN600
  • Thân: Gang, inox, nhựa,….
  • Đĩa: Inox, gang,…
  • Trục: Inox
  • Gioăng: EPDM
  • Áp suất làm việc: 10, 16 kgf/cm2
  • Nhiệt độ làm việc: -100 ~ 80C
  • Môi trường sử dụng: Nước, nước thải,…
  • Kết nối: Wafer PN10/PN16
  • Xuất xứ: Hàn Quốc, Đài Loan, Malaysia,…
  • Bảo Hành: 12 Tháng

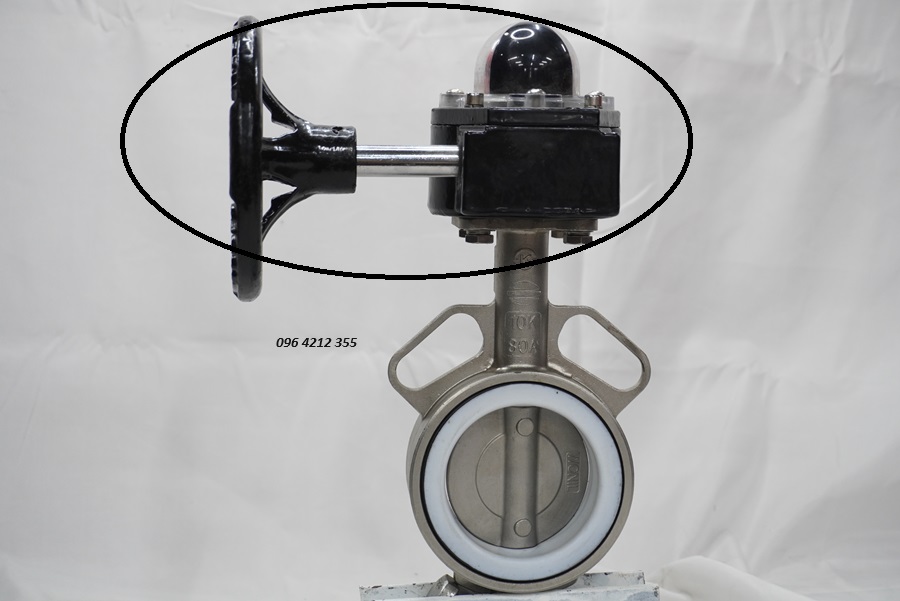

Van bướm tay quay

Van bướm tay quay hay còn được biết đến là van bướm vô lăng là loại van bướm hoạt động nhờ bộ phận tay quay(vô lăng) và trợ lực hộp số giúp van hoạt động nhẹ nhàng mà ko gây tốn nhiều sức cho người sử dụng. Các loại van bướm tay quay thường có hai kiểu kết nối với đường ống thông dụng. Đó là kết nối kiểu wafer và kết nối kiểu Lug. Kết kiểu wafer là loại phổ biến nhất được sử dụng nhiều trên thị trường hiện nay. Loại van này lắp đặt được với nhiều loại tiêu chuẩn mặt bích khác nhau. Trong khi kiểu kết nối Lug sử dụng kiểu kết nối theo đúng tiêu chuẩn của mặt bích.

Khi lựa chọn loại van bướm , chúng ta nên chú ý đến chất liệu của van. Đối với các loại môi chất có tính ăn mòn như hóa chất hay nước biển. Chúng ta nên lựa chọn chất liệu van là SUS 304 hoặc SUS 316 để chất lượng van vận hành đảm bảo nhất. Còn đối với các ứng dụng bình thường như nước sạch, nước thải hoặc khí thì chúng ta chọn lựa  loại van bướm thân gang cánh inox để tiết kiểm chi phí. Van bướm tay quay thông thường là những kích thước van lớn nhưng dải kích thước của của van rất đa dạng từ DN50 đến DN1200.

Van bướm tay quay

Thông số kỹ thuật

  • Kiểu hoạt động: Tay quay(vô lăng) trợ lực hộp số
  • Kích thước: DN50 – DN600
  • Thân: Gang, inox, nhựa,….
  • Đĩa: Inox, gang,…
  • Trục: Inox
  • Gioăng: EPDM
  • Áp suất làm việc: 10, 16 kgf/cm2
  • Nhiệt độ làm việc: -100 ~ 80C
  • Môi trường sử dụng: Nước, nước thải,…
  • Kết nối: Wafer PN10/PN16
  • Xuất xứ: Hàn Quốc, Đài Loan, Malaysia,…
  • Bảo Hành: 12 Tháng

Van bướm tín hiệu điện

Van bướm tín hiệu điện là loại van bướm hoạt động đóng mở bằng tay quay có bộ tín hiệu điện lắp phía trên đầu van để chuyển tín hiệu từ van về bảng điều khiển báo van trong tình trạng đóng hoặc mở. Van hoạt động nhẹ nhàng nhờ vô lăng và trợ lực của hộp số loại này thường được sử dụng ở các kích thước từ DN50 đến DN300 trong các ứng dụng phòng cháy chữa cháy và các đường ống cấp nước cho hệ thống Sprinkler cho từng khu vực.

van bướm tín hiệu điện

Thông số kĩ thuật

  • Kích thước van: DN50 – DN300
  • Chất liệu chế tạo:
  • Thân van: Gang, thép, Inox, nhựa
  • Đĩa, trục van: Inox SUS304
  • Gioăng làm kín: Teflon, cao su EPDM
  • Kiểu kết nối: Wafer, lắp bích
  • Áp lực làm việc: PN10
  • Nhiệt độ làm việc: Max 120 độ C
  • Kiểu vận hành: Vận hành bằng tay
  • Kiểu đóng mở: ON/OFF hay tuyến tính
  • Bảo hành: 12 tháng

Van bướm điều khiển khí nén

Van bướm điều khiển khí nén là loại van bướm cơ bình thường được lắp thêm bộ điều khiển khí nén thay thế cho các bộ phận điều khiển van cơ tay gạt, tay quay. Van bướm điều khiển khí nén hoạt động nhờ nguồn cấp khí nén từ 2-8bar vào bộ điều khiển khí nén tác động vào si lanh khí nén giúp van hoạt động. Loại van bướm khí nén này hoạt động nhanh chóng, thông thường 1 quy trình đóng mở van mất khoảng 2s-3s. Van có rất nhiều ưu điểm trong quá trình sử dụng như đóng mở tức thì, không sảy ra những trường hợp cháy nổ vì không sử dụng điện. Van được sử dụng nhiều trong các ứng dụng tự động hóa khi mà mức độ làm việc của van lớn thông thường 1 van bướm điều khiển khí nén có thể đống mở lên đến 30.000 lần trong 24 tiếng.

Loại van này có hai loại đầu khí điều khiển hoạt động đó là: kiểu tác động đơn và kiểu tác động kép. Chúng ta có thể hiểu đơn giản về hai cách hoạt động đó là:

Bộ điều khiển tác động đơn: là bộ điều khiển khí nén(xi lanh) khi chúng ta cấp khí vào đầu khí van thực hiện hoạt động đóng hoặc mở, khi ngưng cấp khí van lại trở lại vị trí ban đầu. Loại này thường ít được sử dụng nhưng có giá thành cao hơn so với loại tác động kép.

Bộ điều khiển tác động kép: là bộ điều khiển khí nén có hai đầu cấp khí ví dụ khi van đang đóng chúng ta cấp khí vào 1 bên của bộ điều khiển khí van sẽ mở và khi muốn đóng van chúng ta cấp khí vào 1 bên còn lại. Loại này thường được sử dụng nhiều trên thị trường và có giá thành rẻ hơn so với loại tác động đơn lên người sử dụng lên lưu ý chọn loiaj nào phù hợp.

Van bướm điều khiển khí nén được chúng tôi nhập khẩu từ nhiều nước khác nhau như Hàn Quốc, Đài Loan,… với đầy đủ giấy tờ nhập khẩu sẽ được hỗ trợ lắp đặt và bảo hành lên đến 12 tháng với mối sản phẩm.

Van bướm điều khiển khí nén

Thông số kỹ thuật

  • Kích cỡ van 50A – 600A ( Tương đương 2″-20″)
  • Vật liệu chế tạo
  • Thân: Gang dẻo, thép, inox 304, nhựa
  • Đĩa và trục: Inox 304
  • Gioăng làm kín: Cao su EPDM, Vitton, Teflon, inox.
  • Áp lực làm việc ÁP lực làm việc 10kgf/cm2, 16bar, 25bar.
  • Tiêu chuẩn mặt bích Tiêu chuẩn JIS10K, BS, PN16, DN4504, ANSI, DIN, 150LB, 300LB.
  • Áp lực khí nén 0 ~ 8kgf/cm2 (0 ~ 8bar) – Thông dụng nhất 4 ~ 7bar.
  • Thời gian đóng mở Đóng mở nhanh từ 1~2 giây/ hành trình đóng mở.
  • Kiểu tác động Tác động kép hoặc tác động đơn.
  • Nhiệt độ làm việc -20 ~ 200 độ C
  • Môi trường làm việc Nước, khí nén, hơi, dầu, dung dịch, gas,v.v….
  • Xuất xứ Đài Loan, Hàn Quốc, Nhật Bản, ITALY, G7,….
  • Hãng sản xuất Haitima, Kosaplus, Automa, Sypa, Alohan, HP,….
  • Bảo Hành 12 tháng sử dụng ( Không tính thời gian lưu kho)

Van bướm điều khiển điện

Van bướm điều khiển điện là là loại van bướm thực hiện hoạt động đóng mở van bằng bộ điều khiển bằng điện(mô tơ điện) với nguồn cấp là điện 24VAC, 220VAC, 380VAC là những nguồn điện sử dụng nhiều trong các nhà máy xí nghiệp tại Việt Nam. Việc sử dụng loại van bướm điều khiển điện giúp doanh nghiệp và người sử dụng tiết kiệm được tài nguyên và nhân lực cho sản xuất và kiểm soát dòng chảy 1 cách thuận tiện và thông minh. Trong 1 số trường hợp khi nguồn điện cấp bị gặp vấn đề hoặc mất điện thì có loại bộ điều khiển điện có tay quay sử dụng lúc đó. Hiện nay trên thị trường có hai loại van bướm điều khiển điện theo kiểu hoạt động đó là van bướm điều khiển điện kiểu ON/OFF và kiểu điều khiển điện tuyến tính.

Bộ điều khiển kiểu ON/OFF: đối với loại van này cho phép van đóng mở 1 góc 90 độ và ngược lại thông thường loại này được lắp nhiều với van bướm vì giá thành rẻ và ứng dụng của van bướm không dùng để làm van điều tiết sẽ gây ảnh hưởng đến tuổi thọ của van.

Bộ điều khiển điện tuyến tính: với loại này chúng ta có thể điều khiển van đóng mở theo nhiều góc khác nhau ko cố định là 90 độ. Loại này thường được lắp cho van bi, trong một số trường hợp nó được lắp cho van bướm nhưng nhà sản xuất khuyến cáo ko lên.

van bướm điện

Thông số kĩ thuật

  • Chất liệu: Gang, inox 304, inox 316, nhựa,…
  • Kích thước: DN50 đến DN600
  • Kết nối: Mặt bích, kẹp,…
  • Điện áp điều khiển: 24v, 220v, 380v – 50/60 Hz
  • Áp lực làm việc: 16 kg/cm2
  • Chức năng điều khiển: Điều khiển On/ Off, điều khiển tuyến tính
  • Nhiệt độ làm việc: 0 – 200 độ C
  • Xuất xứ: Hàn Quốc, Malaysia, Đài Loan,…..
  • Bảo hành: 12 tháng

Phân loại theo kiểu kết nối, hãng sản xuất và xuất sứ

Hiện nay trên thị trường Việt Nam và đặc biệt là công ty chúng tôi đã và đang nhập khẩu đa dạng các loại van bướm khác nhau về kiểu kết nối với đường ống ,các hãng van nổi tiếng về chất lượng của những nước có nền công nghiệp phát triển mạnh khác nhau để đáp ứng nhu cầu của người sử dụng và các ứng dụng trong công nghiệp cũng như đời sống

Theo kiểu kết nối

Hiện nay tại kho của chúng tôi có số lượng hàng lớn van bướm có đầy đủ các kiểu kết nối với đường ống kể cả thông dụng lẫn đặc biệt có thể kể đến như:

  • Kết nối kiểu mặt bích
  • Kết nối kiểu bắt bulong
  • Kết nối kiểu kẹp bích hai bên
  • Kết nối nhanh
  • kết nối hàn

Theo xuất sứ và hãng sản xuất

Suất xứ và hãng sản xuất là những điều mà người sử dụng luân quan tâm đến vì nó quyết định chất lượng của sản phẩm. Hiện nay có một số nhà sản xuất mà chúng tôi đang hợp tác và phân phối có thể kể đến như:

– Nhập khẩu Hàn Quốc: Wonil, SW, Joeun,….

– Nhập khẩu Đài Loan: HERSHEY,…

– Nhập khẩu Malaysia: AUT, ARV, ATZ, ….

– Nhập khẩu Trung Quốc

– Nhập khẩu Thái Lan

– Nhập khẩu các nước G7

Thị trường hiện nay có rất nhiều nhà cung cấp khác nhau với đầy đủ các loại van bướm nhưng công tin chúng tôi tự tin có đầy đủ số lượng và nhiều chủng loại khác nhau  và đặc biệt là giá cả cạnh tranh để người sử dụng có thể lựa chọn. Nếu quý khách hàng quan tâm và muốn sử dụng đến các sản phẩm của chúng tôi thì có thể trực tiếp liên hệ theo số điện thoại dưới đây :
