Van dao điều khiển khí nén

Van dao điều khiển khí nén

Van dao là một thiết bị sử dụng một lưỡi cắt (giống như 1 lưỡi dao) để cắt xuyên qua các chất lỏng nặng. Những van này được thiết kế để hoạt động trong một số môi trường ăn mòn và mài mòn nhất.

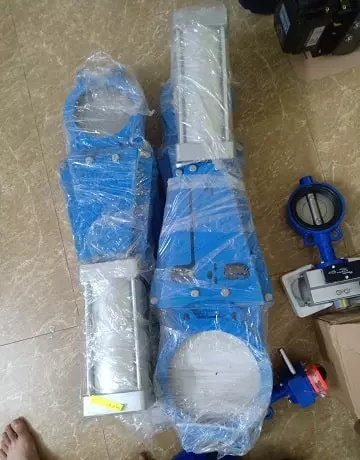

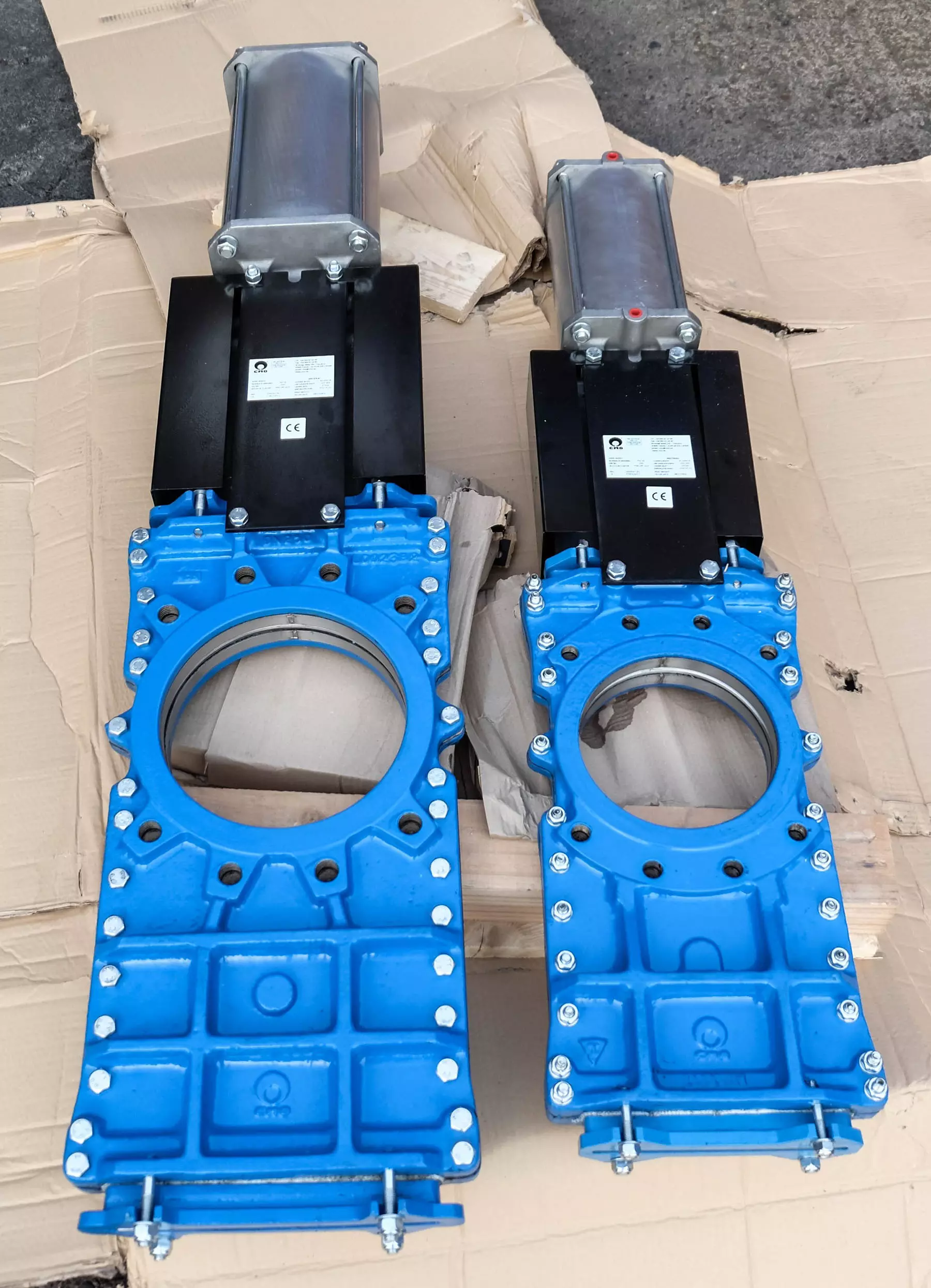

Van dao điều khiển khí nén là loại van dao được gắn bộ truyền động bằng khí nén, nó có 1 cánh van sắc giống như 1 lưỡi cắt được lên xuống được lên xuống đều đặn và tuần hoàn thoát khỏi hoàn toàn đường đi của lưu chất trên đường ống.

Một số tên gọi khác của van dao khí nén như van cửa dao điều khiển khí nén, van cổng dao điều khiển khí nén. Có tên tiếng anh là: knife gate valve pneumatic actuator

Sản phẩm này không nên sử dụng để điều chỉnh lưu lượng bởi vì bất cứ khi nào chất lỏng bị cưỡng bức đối với một cửa đóng một phần, rung động diễn ra, dần dần làm xói mòn đĩa gioăng làm kín. Do đó, các van cổng dao chỉ nên được sử dụng hoàn toàn đóng hoặc mở.

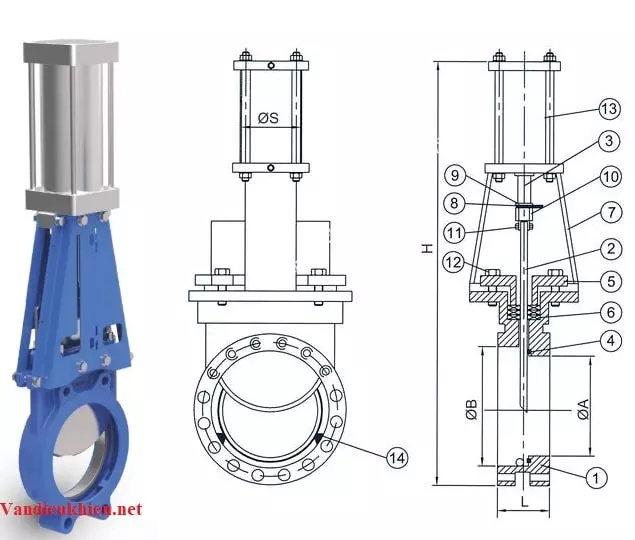

Cấu tạo của van dao điều khiển khí nén

Van dao điều khiển khí nén có cấu tạo từ 2 thành phần chính đó là: bộ truyền động khí nén ( Hay còn gọi là xy lanh khí nén ) và thân của van dao:

* Bộ truyền động khí nén :

Là bộ phận truyền chuyển động lên xuống của xy lanh hơi nhờ áp lực của hệ thống khí nén, nó được làm từ hợp kim nhôm, chắc chắn, tiêu chuẩn IP67, được nhập khẩu trực tiếp bằng linh kiện rời hoặc theo bộ.

Áp lực khí nén để bộ điều khiển khí này hoạt động thông thường ở mức 3 – 8 bar, chuyển động theo cơ chế đóng mở ON/OFF

* Van cổng dao :

Có vật liệu chế tạo là thân bằng thép, gang, hoặc inox cánh bằng inox 304 có thể dùng cho các môi trường bị ăn mòn, chất rắn, dạng hạt. Van được sơn bằng lớp sơn phủ epoxy bền với thời tiết xấu, phức tạp.

Van dao được thiết kế với kiểu kết nối mặt bích dạng có lỗ bắt bulong với tiêu chuẩn JIS, BS hoặc DIN. Đối với dạng kẹp wafer được sử dụng cho đa dạng các tiêu chuẩn mặt bích khác nhau

Nguyên lý hoạt động van dao điều khiển khí nén

Van cổng dao điều khiển khí nén thông qua van từ hoặc công tắc để thực hiện thao tác điều khiển đóng mở và tín hiệu đầu ra, đồng thời có chức năng điều khiển tự động liên tục các thao tác. Người dùng lựa chọn dựa theo tình hình thực tế,van dao điều khiển khí nén dùng một lưỡi sắt hình tròn cắt ngăng qua lưu chất. Được thiết kế để kiểu Đóng hoàn toàn và Mở hoàn toàn trong các môi trường ăn mòn. Khi xy lanh được nâng lên chuỗi liên kết giúp đĩa van thoát khỏi hoàn toàn đường đi của lưu chất xảy ra hiện tượng mở tại cửa van và ngược lại.

Đường kính DN50-DN800, áp suất làm việc 1.0-1.6Mpa. Sản phẩm là thiết bị lí tưởng, được ứng dụng rộng rãi trong nhiều lĩnh vực như công nghiệp hóa chất, than, đường, nước, giấy và các lĩnh vực khác, đặc biệt thích hợp cho các đường ống để điều chỉnh và điều tiết ngành làm giấy.

Để hiểu rõ hơn về nguyên lý hoạt động của van cửa dao điều khiển khí nén, mời các bạn theo dõi video mô phỏng sau đây

Cách lắp đặt và bảo dưỡng van dao điều khiển khí nén

– Van dao (van cổng dạng dao) điều khiển khí nén cần được cất giữ trong nhà khô thoáng, hai đầu van và bộ điều khiển khí nén cần được bịt kín.

– Nếu cất giữ van công nghiệp trong thời gian lâu, cần kiểm tra và làm sạch định kì, đặc biệt chú ý giữ sạch bề mặt làm kín, tránh gây ra hư hỏng.

– Trước khi lắp cần đối chiếu chính xác các kí hiệu trên van dao điều khiển khí nén và yêu cầu sử dụng có phù hợp hay không.

– Trước khi lắp cần kiểm tra lòng van công nghiệp và bề mặt làm kín, nếu có bụi bẩn cần dùng vải lau sạch.

-Trước khi lắp đặt, kiểm tra bọc ty có nén chặt không, đảm bảo tính làm kín của bọc ty, đồng thời không cản trở chuyển động của ty van dao điều khiển khí nén.

– Sau khi lắp xong và tiến hành thử nghiệm áp suất hệ thống và đường ống, đảm bảo van dao điều khiển khí nén ở vị trí mở hoàn toàn.

– Trong quá trình sử dụng, nên mở hoặc đóng hoàn toàn cánh van dao , không nên mở từng phần cánh van để điều chỉnh lưu lượng.

– Khi sử dụng, thường xuyên tra chất bôi trơn cho ren hình thang của ty van dao công nghiệp.

-Khi mở hoặc đóng van thủ công, nên thao tác bằng tay vô lăng, không được sử dụng đòn bẩy hoặc công cụ khác.

– Sau khi sử dụng van dao điều khiển khí nén cần kiểm tra định kì độ mài mòn bề mặt làm kín và ty van, kiểm tra miếng đệm, bọc ty. Nếu hỏng hóc mất tác dụng, kịp thời sửa chữa hoặc thay mới.

– Bộ điều khiển khí nén có thể tháo rời để bảo quản khĩ hơn chánh làm va đập có thể gây ảnh hưởng tới bộ điều khiển

Ưu điểm của van do điều khiển khí nén

– Thời gian đóng mở nhanh

– Ứng dụng trong đa dạng môi trường, hệ thống

– Đĩa van rất sắc nên dễ dàng cắt ngang dòng chảy, ngay cả lưu chất có những chất rắn, vật cản

– Vận hành đơn giản, độ bền cao lên đến hơn 5 năm

– Lắp đặt dễ dàng nhanh chóng, độ chắc chắn cao

– Đa dạng về kích thước, vật liệu chế tạo, từ đó giúp chúng ta lựa chọn phù hợp cho hệ thống
