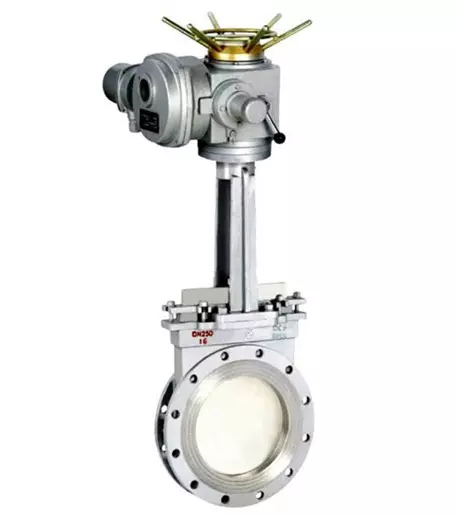

Van dao điều khiển bằng điện

Van dao điều khiển bằng điện

Van dao điều khiển điện tên gọi đầy đủ là van cổng dao điều khiển bằng động cơ điện hay van cửa dao điều khiển tự động bằng điện. Đây là dòng van cổng dao đặc biệt, được tích hợp kèm động cơ điện(motor) để điều khiển đóng/mở van 1 cách tự động. Thường thì chúng ta sẽ thấy loại van này ở các nhà máy sử lí nước thải, các nhà máy sản xuất, chế biến thức ăn chăn nuôi, các hệ thống hóa chất, xăng dầu, xi măng,….

Van dao điều khiển bằng điện : truyền động bằng điện, liên kết dạng ép, cánh van đơn cứng dạng phẳng, ty nổi. Chất liệu bề mặt làm kín bệ van là hợp kim cứng và PTFE, áp suất định mức PN10-16, chất liệu thân van : thép carbon (PZ973H-10C-16C), inox (PZ973F-10P-16P PZ973Y-10P-16P). Van còn có chức năng xả cặn.

Cách lắp đặt và bảo dưỡng chung các loại van điều khiển điện

– Van  điều khiển điện cần được cất giữ trong nhà khô thoáng, hai đầu van cần được bịt kín.

– Nếu cất giữ van công nghiệp trong thời gian dài, cần kiểm tra và làm sạch định kì, đặc biệt chú ý giữ sạch bề mặt làm kín, tránh gây ra hư hỏng.

– Trước khi lắp cần đối chiếu chính xác các kí hiệu trên van  điều khiển điện và yêu cầu sử dụng có phù hợp hay không.

– Trước khi lắp cần kiểm tra lòng van công nghiệp và bề mặt làm kín, nếu có bụi bẩn cần dùng vải lau sạch.

– Trước khi lắp đặt, kiểm tra bọc ty có nén chặt không, đảm bảo tính làm kín của bọc ty, đồng thời không cản trở chuyển động của ty van  điều khiển điện.

– Sau khi lắp xong và tiến hành thử nghiệm áp suất hệ thống và đường ống, đảm bảo van điều khiển điện ở vị trí mở hoàn toàn.

– Trong quá trình sử dụng, nên mở hoặc đóng hoàn toàn cánh van  , không nên mở từng phần cánh van để điều chỉnh lưu lượng.

– Khi sử dụng, thường xuyên tra chất bôi trơn cho ren hình thang của ty van  công nghiệp.

– Khi mở hoặc đóng van thủ công, nên thao tác bằng tay vô lăng, không được sử dụng đòn bẩy hoặc công cụ khác.

– Sau khi sử dụng van điều khiển điện cần kiểm tra định kì độ mài mòn bề mặt làm kín và ty van, kiểm tra miếng đệm, bọc ty. Nếu hỏng hóc mất tác dụng, kịp thời sửa chữa hoặc thay mới.

 Cấu tạo của van

Van dao điều khiển bằng điện có hai phần chính cấu tạo là phần van ( van dao ) và phần bộ điều khiển bằng điện

* Van dao

– Đây là dạng van cổng có kết cấu khá ngắn giúp tiết kiệm nguyên vật liệu, giảm đáng kể trọng lượng của cả hệ thống, chiếm ít diện tích, hỗ trợ độ cứng cho đường ống, giảm bớt chấn động sảy ra trên hệ thống.

– Thường thì đối với các môi trường thông thường như nước, nước thải, xăng dầu, xi măng chúng ta sử dụng dòng van cổng dao thân gang, cánh inox. Còn đối với các môi trường axit, có hóa chất ăn mòn, hoặc nhiệt độ cao lên tới 200 độ C, chúng ta sử dụng dòng van cổng dao toàn thân inox 304, 316.

* Bộ điều khiển điện

Là phần động cơ điện điều khiển hoạt động của van tự động. Bình thường thì các dạng động cơ điện sử dụng cho van bướm hoặc van bi là dạng motor quay tròn 1 góc 90 độ, bởi van bi điện và van bướm điện đều là kiểu đóng mở 1 góc 90 độ. Tuy nhiên đối với van cổng dao điều khiển điện thì dây là chuyển động tịnh tiến(cửa van đi lên và đi xuống). Chính vì điều này mà động cơ điện sử dụng cho van cổng dao cũng khác. Chúng được thiết kế các bánh răng động cơ bên trong theo chiều hướng tịnh tiến, không phải là tạo ra một momen lực xoắn nữa.
