Van cổng gang là loại van cản trở toàn bộ dòng chảy của vật chất khi ở vị trí đóng, thường được đặt nằm chắn ngang đường ống, dòng chảy đi qua van là dòng chảy thẳng hướng. Khi van mở, cửa không nằm trong dòng chảy, mức độ cản trở dòng chảy của van rất thấp. Hiện tượng tạo xoáy, sụt áp, mất năng lượng khi dòng chảy của vật chất đi qua vì thế cũng rất ít khả năng phát sinh.

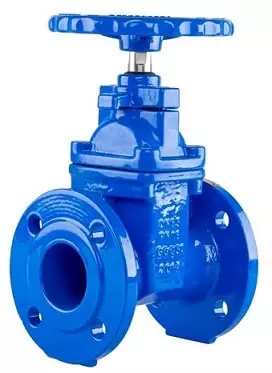

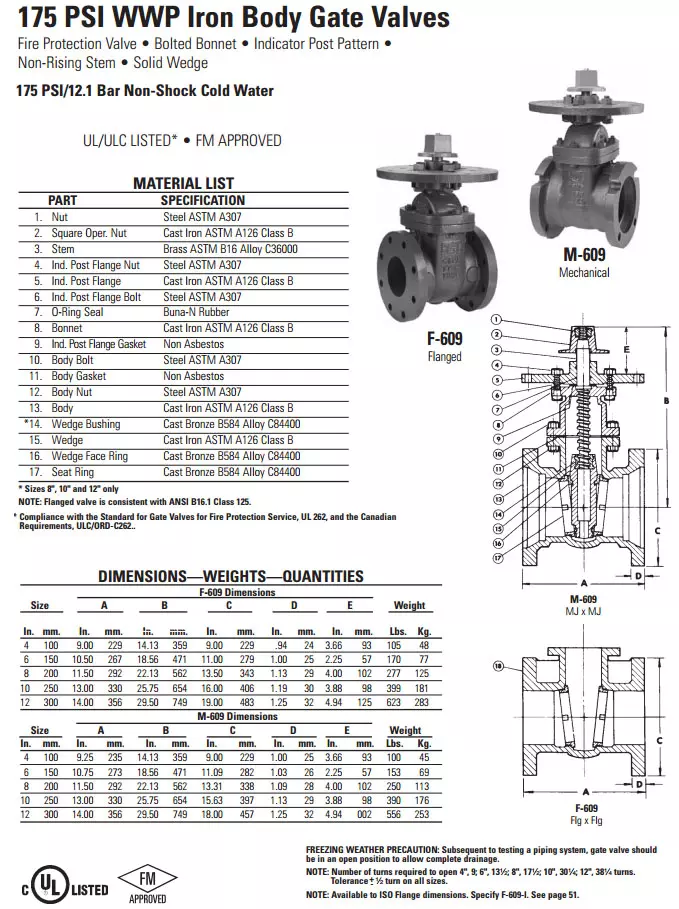

 Thông số kĩ thuật và cấu tạo van cổng gang

* Thông số kĩ thuật

– Kích cỡ van chi tiết : DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN500, DN600, DN700, DN800, DN900, DN1000, DN1200, DN1500.

– Tương đương với các đường kính trong của ống:50A, 65A, 80A, 100A, 125A, 150A, 200A, 250A, 300A, 350A, 400A, 500A, 600A, 700A, 800A, 900A, 1000A, 1200A, 1500A.

* Cấu tạo

– Thân van: Gang, gang cầu

– Cánh van: Bọc cao su, giúp van kín hơn

– Trục van: Thép không gỉ, nối liên cánh van và tay vặn, kéo dài và cao hẳn lên trên

– Tay vặn: Kiểu vô lăng, bằng gang là bộ phận trợ lực để vận hành van

– Mặt bích: Tiêu chuẩn BS hoặc JIS

 Nguyên lí hoạt động

– Kết nối với đường ống bằng mặt bích ở cả hai đầu. Van và đường ống được nối với nhau bằng các bulông. Gioăng đệm được chèn vào giữa hai mặt bích của van và đường ống để mối kết nối có được độ kín cao. Ngoài ra còn có các dạng nối khác giữa đường ống và thân van. Các phương pháp này có thể kể đến như: Mối nối lắp ghép ren, nối bằng then chốt, nối bằng phương pháp hàn gối đầu.

– Trong nắp van ở phía trên có khoảng không để có thể kéo tấm cửa của van lên khi mở van. Có rất nhiều dạng nối giữa nắp van và thân van để hình thành nên một mối lắp ghép kín. Chúng có thể là dạng lắp ghép bằng mặt bích, bằng cách lắp ghép ren, hay bằng mối lắp ghép ren có hàn ở đường mép.

– Van cổng được gắn với trục van. Phía trên nắp van có nắp bịt kín, nắp này có chức năng làm kín không cho vật chất rò rỉ ra ngoài. Nắp làm kín được nhồi vật liệu bít kín. Đầu phía trên của trục van được nối với tay quay bằng mối nối tĩnh. Nắp van được tạo ren ở phía trong ăn khớp với ren trên thân trục van. Khi vặn tay quay thì trục van sẽ chuyển động lên xuống để đóng hay mở van. Nên chúng ta cũng có thể gọi đây là loại van có trục chuyển động. Khi quan sát vị trí của trục van ta có thể nhận biết được van đang ở vị trí đóng hay mở.

– Cũng có nhiều dạng điều tiết khác nhau. Loại thông dụng nhất là cửa liền là chế tạo chỉ được có một tấm.

– Có hai cửa song song được dùng trong các hệ thống có sự thay đổi nhiệt độ lớn, bởi với van có cửa một tấm sẽ không thể hoạt động bình thường do sự giãn nở đường ống sẽ làm biến dạng thân van tạo nên lực tác dụng rất lớn lên cửa van. Vì khi tấm phía trên của cửa van được kéo lên sẽ giảm được lực tác dụng lên cửa van làm cho cửa van có thể chuyển động một cách dễ dàng hơn.
