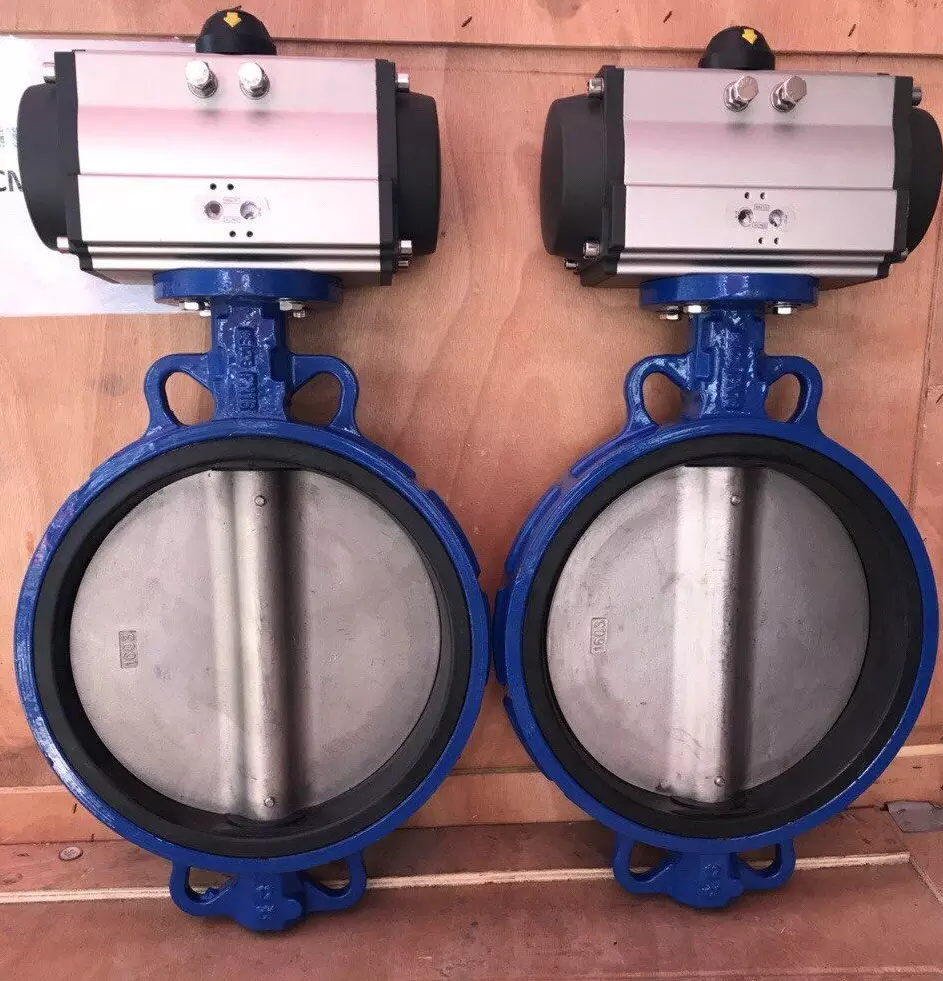

Van bướm khí nén nhập khẩu

Van bướm khí nén nhập khẩu

Là thiết bị dùng điều tiết lưu lượng lưu chất đi qua van, van được gắn bộ truyền động khí nén và nhận năng lượng khí nén tác động lên bộ điều khiển giúp van xoay tự động mở/đóng nhanh. Bộ điều khiển khí nén có 2 dạng tác động đơn và tác động kép. Ngoài ra để điều tiết được lưu lượng ít đi hay nhiều hơn còn có dạng ON/OFF hoặc dạng Tuyến Tính.Loại van có phần van cơ dạng thông dụng hoặc có bánh răng (dạng tai bích). Được ứng dụng rộng rãi môi trường chất lỏng, nước ngọt, nước mặn, hóa chất, chất ăn mòn, nhiệt độ, áp suất…. Van bướm bánh răng thường được dùng cho các hệ thống của nhà máy thủy điện, đập thủy điện, đập nước, hệ thống buống bơm PCCC, tram bơm nước thải, nước cấp, nhà máy xi măng, nhà máy bột giấy, các ứng dụng hóa học, viện hóa học, bệnh viện. Nhà máy sản xuất bia, rược, đường, sữa…vvv.Được thiết kế từ nhiều vật liệu khác nhau cho nhiều môi trường hoạt động như : inox,gang,nhựa,thép,….

Được sản xuất tại Hàn Quốc, Đài Loan, Malaysia, Trung Quốc,… trên đây chuyền và công nghệ chất lượng tiêu chuẩn của Châu Âu. Dải sản phẩm từ DN40 – DN2000.

Ứng dụng và cấu tạo của van

1. Ứng dụng

Van bướm khí nén nhập khẩu có khả năng tự động hóa thay thế con người vận hành. Lắp đặt được ở các vị trí cao, thấp, hẹp, không gian ít, đường chuyền dài, nơi áp suấtm hóa chất mà con người không đến tận nơi khi van đang hoạt động. Kết nối từ xa với phòng kỹ thuật điều khiển. Được đức hoàn toàn có độ bên cực cao và lắp tại các hệ thống của:

– Hệ thống cấp thoát nước chung cư, buồng bơm nước thải, PCCC, Cứ hỏa.

– Hệ thống thủy điện, nhiệt điện, đập nước, trặm bơm.

– Hệ thống sản xuât đồ ăn, thức ăn chăn nuôi, thức ăn hỗn hợp.

– Hệ thống hóa chất dầu khí, mỏ than, mở sắt thép.

– Hệ thống xi măng, bột giấy, bột xi.

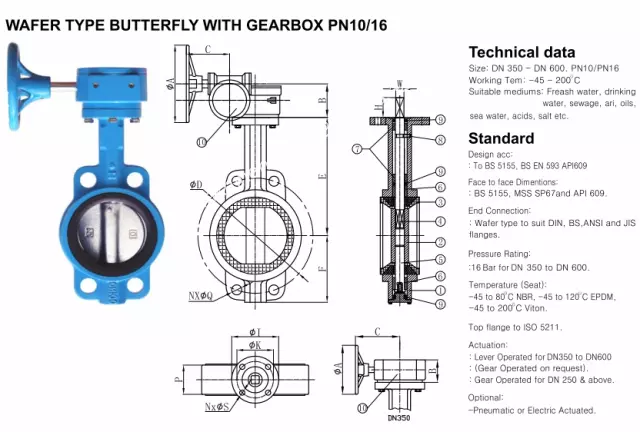

2. Cấu Tạo

Có cấu tạo đơn giản từ 1 van bướm cơ và 1 bộ điều khiển khí nén

* Van Bướm

 Gồm 4 bộ phận chính: Thân van, đĩa van, ghế van và trục quay của van. Van bướm có đa dạng kích cỡ từ DN50 tới DN1200, thậm chí những cỡ lớn lên tới cả DN2000. Van bướm có các kích cỡ DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, DN700, DN800, DN900, DN1000, DN1100, DN1200 (A) là được sử dụng phổ biến cho hệ đường ống cấp thoát nước, hệ thống phòng cháy chữa cháy (PCCC).

– Thân : Bướm van thường có thân van phù hợp giữa hai mặt bích của ống, phổ biến nhất là thân van bướm loại Lug và Wafer.

– Đĩa : đĩa của va bướm dùng để đóng mở làm dừng dòng chảy – nó tương đương với một chốt (plug) trong một van chốt (plug valve), một cổng trong van cổng (gate valve) và một van cửa hoặc một quả bóng trong một van bi (ball valve). Có nhiều thay đổi trong thiết kế và định hướng đĩa để cải thiện dòng chảy, chặn dòng và / hoặc mô-men xoắn theo chuyển động quay.

– Ghế đệm : Ghế của van bướm có độ đàn hồi sử dụng một khớp nối can thiệp giữa cạnh đĩa và ghế đệm để thực hiện việc đóng ngắt. Vật liệu của ghế đệm có thể được làm từ các chất hợp chất đàn hồi hoặc polyme. Ghế đệm có thể được gắn với thân hoặc có thể được ép hoặc khoá chặt.

– Trục : được cấu tạo từ chất liệu inox 1 đầu kết nối với đĩa van đầu còn lại kết nối với bộ phận điều khiển hoạt động.

Van bướm có hai dạng: Van bướm tay quay và Van bướm tay gạt. Chất liệu van bướm đúc bằng gang, ứng dụng cho nhiệt độ cao hay dạng nhiệt độ thấp, có nhiệt âm nhỏ. Van bướm tay gạt được sử dụng phổ biến nhất do chi phí tiết kiệm và hiệu quả hơn loại van bướm tay quay nên được lựa chọn nhiều bởi các kỹ sư thiết kế cũng như đơn vị vận hành so với dòng van bướm tay quay.

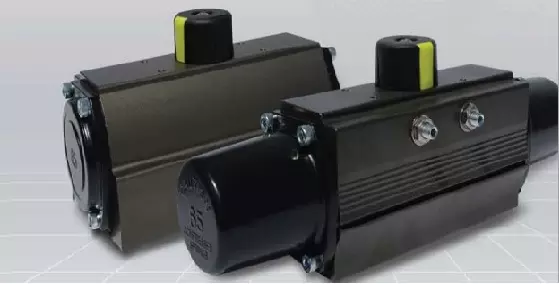

* Bộ điều khiển khí nén

Bộ điều khiển khí nén xy lanh chính là phần quan trọng nhất trong bộ van bướm. Phần này được điều khiển bởi áp lực khí nén gây ra.Ta có thể hiểu một cách đơn giản là bộ phận khí nén này chính là một chiếc xy lanh đôi hoặc đơn.Cấu tạo từ hợp kim nhôm an toàn và chịu được nhiệt độ cao vì là điều khiển bằng khí nén nên sẽ không sảy ra hiện tượng cháy nổ.
