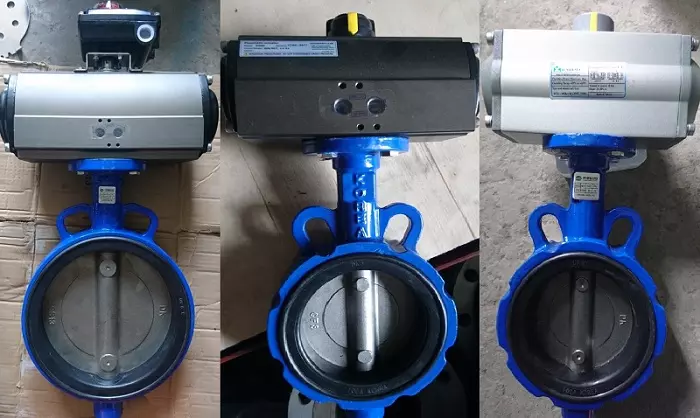

Van bướm khí nén Hàn Quốc

Van bướm khí nén Hàn Quốc có phần van cơ được cấu tạo từ nhiều chất liệu : gang,inox,nhựa,..chịu được nhiệt độ và áp lực cao. sản phẩm được bảo hành 12 tháng hỗ trợ vận chuyển và lắp đặt.

Kích cỡ: DN50 – DN900

Vật liệu: Inox, gang, thép

Nhiệt độ làm việc: 0-180 độ C

Kiểu lắp: kết nối với 2 mặt bích của đường ống

Gioăng làm kín: Teflon PTFE, EPDM

Tiêu chuẩn: JIS, DIN, BS

Xuất xứ: Hàn Quốc

Đặc điểm nổi bật Đánh giá Tư vấn & bán hàng qua Facebook

Mô tả

Van bướm khí nén Hàn Quốc

Được gọi với tên khác là van bướm điều khiển bằng khí nén Hàn Quốc nhập khẩu trực tiếp chính hãng không qua nhà phân phối nào.Có cơ chế hoạt động đơn giản là sử dụng dòng khí nén với áp lực khí nén khoảng 0-8bar để đóng mở van. Van hoạt động đóng mở nhanh chóng và tiết kiệm chi phí lao động có thể tích hợp đóng mở điều khiển từ xa.Cấu tạo từ nhiều loại chất liệu chịu được nhiệt độ và áp ực khá lớn như : Gang,inox,nhựa,thép không rỉ,… đầy đủ các kích thước DN40 đến DN900 với đầy đủ giấy tờ CO,CQ hợp lệ.Có nhiều ưu điểm vượt trội so với các dòng van hiện nay. Bộ khí nén tiêu chuẩn chất lượng cao, các thông số chính xác, thân van đúc nguyên khối có độ bền cao, chống được nhiều điều kiện môi trường kể cả va đập, độ nặng và chắn chắn vượt trội.Tùy thuộc vào từng ứng dụng mà chúng ta lựa chọn loại van cho hợp lý.

Van bướm khí nén Hàn Quốc

Cấu tạo và ứng dụng của van

1. Cấu tạo

Van có cấu tạo từ 2 phần chính đó là 1 van bướm cơ lắp với 1 bộ điều khiển chuyển động bằng khí nén chúng ta sẽ đi vào tìm hiểu từng phần

* Phần van cơ

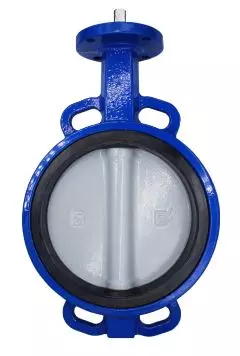

cấu tạo Van bướm khí nén Hàn Quốc

– Van bướm hàn quốc có cấu tạo bao gôm thân van được làm từ các vật liệu như inox, gang, thép, nhựa. Trục là thanh kim loại inox304-316, Đĩa van dạng ép phẳng hình tròn làm từ inox, gioăng làm kín làm từ cao su hoặc teFlon.

– Van bướm được gắn bộ khí nén tác động lên trục và cánh van, giúp đi đĩa van xoay 90 độ trong phạm vi của gioăng làm kín. Đĩa van là bộ phận tiếp xúc trực tiếp với lưu chất. Hệ thống đai ốc và bu lông liên kết với lỗ vị trí định vị.

– Van bướm được đúc nguyên khối nên có độ bền cao, chông va đâp, chịu nhiệt và chống ăn mòn. Van được ép giữa 2 mặt bích của đường ống nên kết nối được nhiều loại tiêu chuẩn mặt bích. Kích thước van từ DN50 – DN500. Do hãng Wonil, Samwoo sản xuất tại Hàn Quốc.

* Phần bộ phận điều khiển

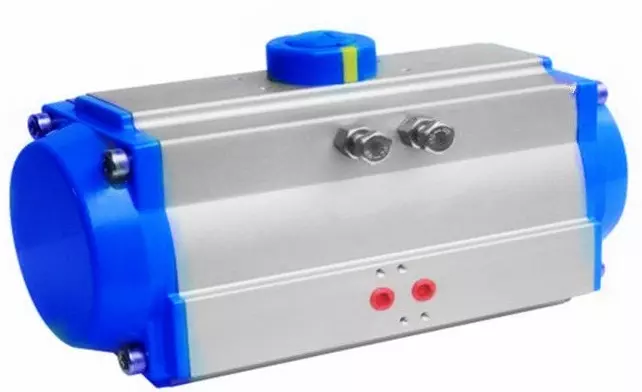

cấu tạo Van bướm khí nén Hàn Quốc

– Bộ điều khiển khí nén Hàn Quốc có 2 kiểu tác động đơn và bộ điều khiển tác động kép. Được gắn thêm bộ van tuyến tính Pisitioner, phụ kiện giám sát vị trí mở đóng van Limit Swith Box, van điện từ khí nén chia khí.

– Bộ điều khiển khí nén có cấu tạo vỏ làm từ nhôm tổng hợp, bộ phận inox lò xo, trục răng, piston, phụ kiền làm kín đai ốc và bulong.

– Bộ điều khiển khí nén nhận áp lực khí từ 0 bar ~ 8 bar. Nhiệt độ chịu được 60 độc ~ 80 độ C

Nguyên lý hoạt động và thông số kĩ thuật của van

* Nguyên lý hoạt động

Quy trình đóng mở van được hoạt động một cách tự động mà không cần tác động lực mở bằng tay như dạng van cơ thông thường.Lưu lượng khí nén sẽ cấp cho động cơ khí nén thông qua một van điện từ khí nén có model dạng 5/2 đối với tác động kép hoặc 3/2 với tác động đơn, khi khí nén được cấp cho bộ khí nén dưới áp lực khí nén vừa đủ bộ khí nén chuyển động, lực truyền động truyền cho trục van bướm và cánh van chuyển động và quá trình đóng mở van được thực hiện một cách nhanh chóng. khi cánh van nằm song song với đường ống lúc này van đang ở trạng thái mở, khi cánh van vuông góc với đường ống thì van đang ở trạng thái đóng. dựa mắt thường có ký hiệu trên nắp khí nén chúng ta có thể nhận thấy được van bướm điều khiển khí nén đang ở trạng thái đóng hoặc mở. Nếu cần thiết chúng ta có thể lắp đặt thêm bộ công tắc giám sát hành trình ( limit swhit) phía trên đầu khí nén lúc này mọi tín hiệu trạng thái đóng mở sẽ được truyền về tủ điều khiển mà không cần phải ra tận nơi quan sát van.
