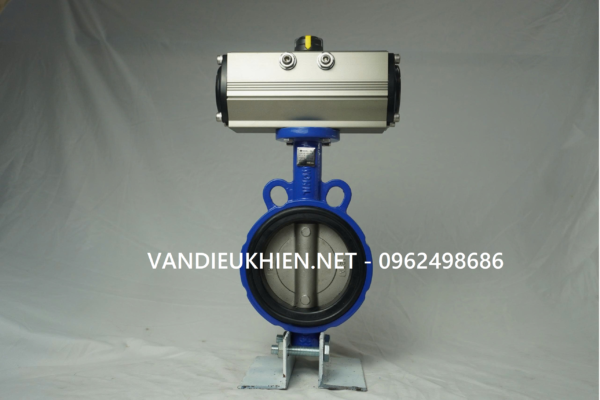

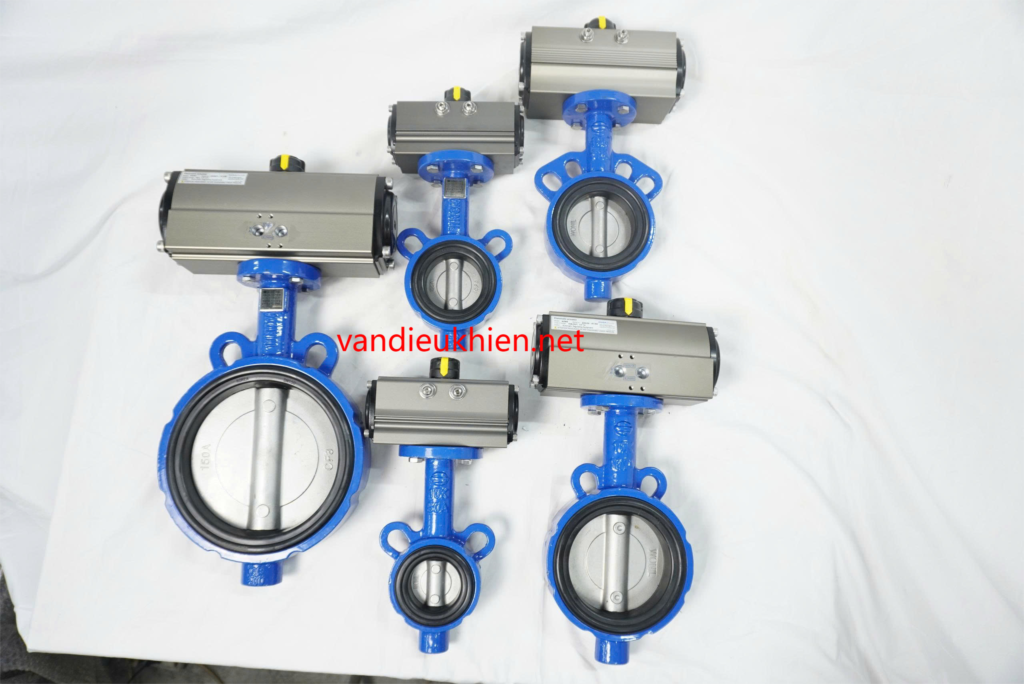

Van bướm gang điều khiển khí nén

Trong các hệ thống công nghiệp hiện đại, nhu cầu tự động hóa quy trình đóng mở dòng chảy ngày càng cao. Van bướm gang điều khiển khí nén là một trong những giải pháp được ưa chuộng nhờ hiệu suất cao, độ bền tốt và chi phí hợp lý.

Van hoạt động nhờ bộ truyền động khí nén (pneumatic actuator), giúp thao tác đóng/mở nhanh chóng, chính xác mà không cần can thiệp thủ công. Phần thân van được chế tạo từ gang – vật liệu có độ bền cơ học tốt, chịu được áp lực và nhiệt độ cao, rất phù hợp trong môi trường công nghiệp.

Thông số kĩ thuật

Thông tin sản phẩm

• Chất liệu: Thân gang
• Cánh van: Inox 304, 316, 316L
• Gioăng làm kín: EPDM, PTFE, NBR
• Áp khí nén đóng mở: 3 – 8bar
• Thời gian đóng mở: 1s – 2s
• Tiêu chuẩn: IP67
• Áp làm việc: Max 16bar
• kết nối: Bích wafer
• tiêu chuẩn kết nối: Đa tiêu chuẩn
• Nhiệt độ: -20 ~ 100°C
• Đóng mở: ON/OFF và tuyến tính
• Xuất xứ: Haitima – Đài Loan, KosaPlus – Hàn Quốc

Cấu tạo của van bướm gang điều khiển khí nén

một bộ van bướm gang điều khiển khí nén gồm 2 phần chính:

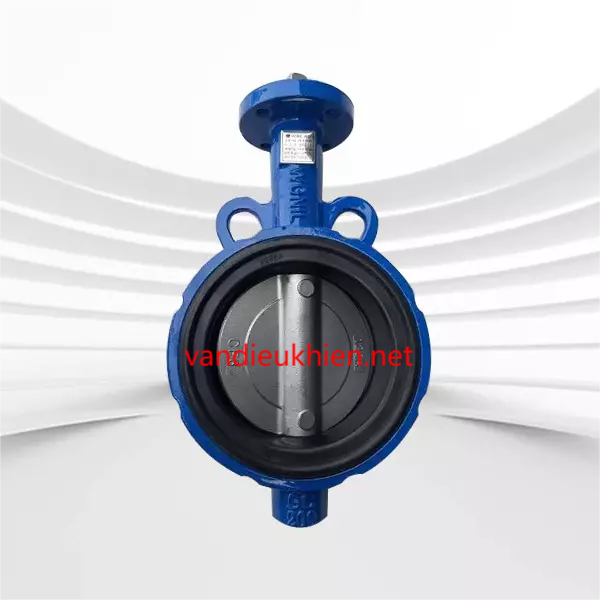

Thân van bướm gang (Butterfly Valve):

• Làm bằng gang cầu hoặc gang dẻo, có thể phủ sơn epoxy chống ăn mòn.
• Cánh van làm bằng inox hoặc gang mạ niken, giúp giảm ma sát và tăng tuổi thọ.
• Gioăng làm kín bằng EPDM, NBR hoặc PTFE – phù hợp cho cả nước sạch và hóa chất nhẹ

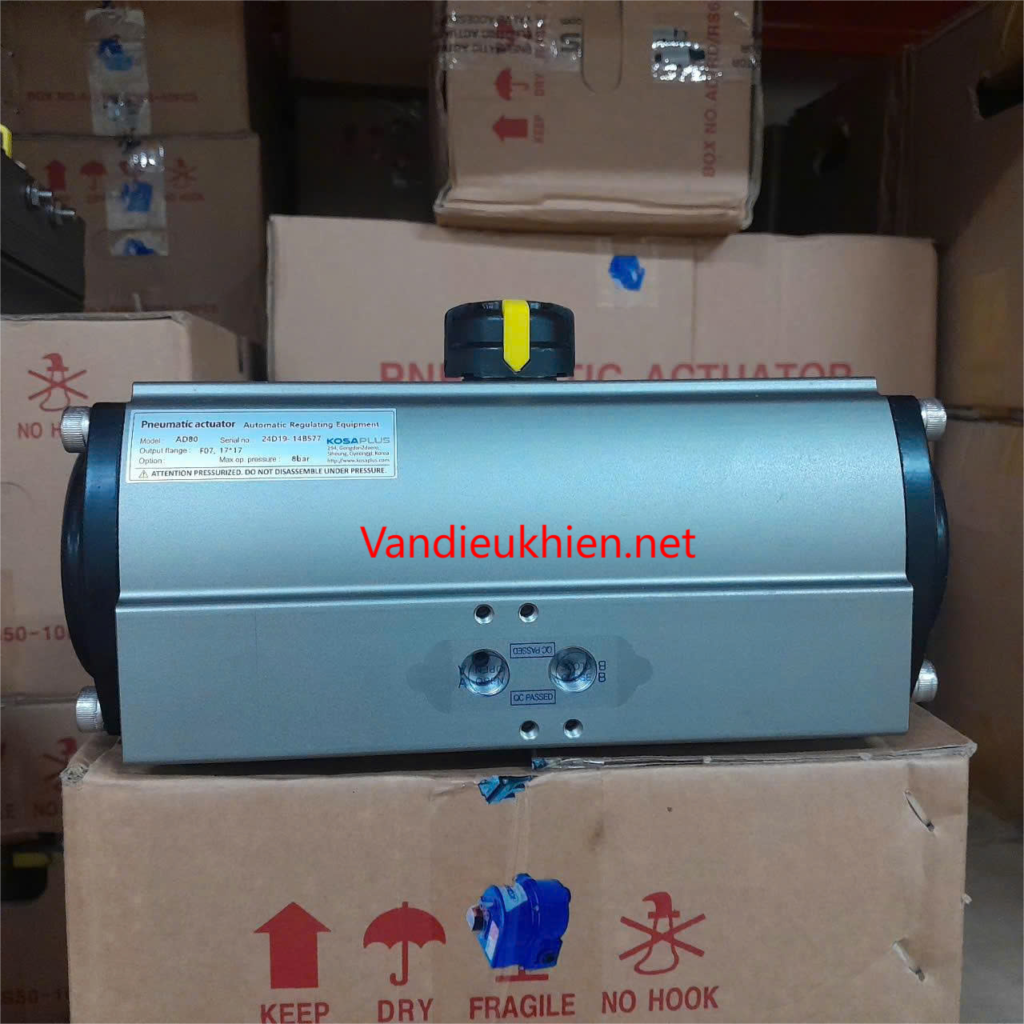

Bộ truyền động khí nén (Pneumatic Actuator):

• Dạng tác động đơn (single acting) hoặc tác động kép (double acting).
• Khi khí nén được cấp, piston bên trong đẩy trục quay, làm cánh van xoay 90°, đóng hoặc mở dòng chảy.
• Có thể kết hợp thêm bộ điều khiển tuyến tính, công tắc giới hạn (limit switch) hoặc bộ điện từ (solenoid valve) để kiểm soát tự động.

Nguyên lý hoạt động của van bướm gang điều khiển khí nén

Tổng quan về nguyên lý truyền động

Van bướm điều khiển khí nén hoạt động dựa trên nguyên lý chuyển đổi năng lượng khí nén (áp lực của không khí nén) thành chuyển động cơ học quay để đóng mở cánh van.

Quá trình này diễn ra qua ba khâu chính:

• Giai đoạn 1: Cấp khí nén từ hệ thống điều khiển
• Giai đoạn 2: Bộ truyền động khí nén (actuator) tiếp nhận và biến áp lực khí thành mô-men xoắn.
• Giai đoạn 3: Trục van nhận chuyển động quay từ actuator, truyền xuống cánh van bướm – làm đĩa van xoay 90° để đóng/mở dòng chảy trong ống.
• Giai đoạn 4: giám sát và phản hồi tín hiệu

Khi cánh van song song với dòng chảy → van mở hoàn toàn

khi cánh van vuông góc với dòng chảy → van đóng hoàn toàn

Chu trình hoạt động chi tiết của van bướm gang điều khiển khí nén

Giai đoạn 1: Nhận tín hiệu điều khiển

Tín hiệu mở/đóng có thể đến từ:

• Van điện từ (Solenoid valve) lắp trên đầu actuator, nhận điện 24VDC hoặc 220VAC.
• Bộ điều khiển PLC hoặc cảm biến mức áp suất, lưu lượng, nhiệt độ.

Khi tín hiệu “mở” được kích hoạt van điện từ cho phép khí nén (thường 3 – 8bar) đi vào buồng áp suất chính của actuator.

Nếu tín hiệu “đóng” được kích hoạt, khí nén sẽ chuyển hướng vào buồng đối diện, tạo lực xoay ngược lại

Giai đoạn 2: Biến đổi áp lực khí nén thành chuyển động quay

Tùy theo cấu tạo bộ truyền động, có hai cơ chế chính:

Kiểu piston song song:

• Hai piston di chuyển đối xứng trong xilanh.
• Khi khí vào buồng giữa → đẩy piston ra ngoài, hai thanh răng (rack) tỳ vào bánh răng trung tâm (pinion) → tạo chuyển động quay trục van.
• Khi cấp khí vào buồng ngoài → đẩy piston trở lại → trục xoay ngược chiều.

Kiểu cánh xoay:

• Một piston tác dụng trực tiếp lên cánh tay đòn.
• Chuyển động tịnh tiến của piston được chuyển thành chuyển động quay góc 90°.
• Ưu điểm là mô-men xoắn lớn tại hai đầu hành trình (đóng/mở).

Giai đoạn 3: Truyền chuyển động xuống thân van

Trục (shaft) của actuator được nối trực tiếp với trục van bướm bằng then hoa hoặc bulong kẹp.

Khi trục quay, đĩa van trong lòng thân van gang sẽ:

• Xoay ngang (song song dòng chảy) → van mở.
• Xoay dọc (vuông góc dòng chảy) → van đóng.

Quá trình này diễn ra rất nhanh, chỉ trong 1–2 giây tùy kích cỡ van và lưu lượng khí.

Giai đoạn 4: Giám sát và phản hồi tín hiệu

Công tắc hành trình (limit switch box) gắn trên đầu van sẽ phát hiện vị trí “OPEN” hoặc “CLOSE”.

Tín hiệu được gửi về trung tâm điều khiển (PLC / DCS) để xác nhận trạng thái van.

Nếu có bộ chỉ báo cơ (mechanical indicator), người vận hành có thể thấy trực tiếp góc xoay của van.

Cách vận hành chi tiết của từng loại tác động

Van bướm gang điều khiển khí nén tác động đơn

Cơ chế hoạt động:

Khi cấp khí vào: áp lực nén lò xo hồi, đẩy piston → van mở.

Khi ngắt khí hoặc mất khí: lò xo giãn ra, đẩy piston trở về → van đóng.

Có thể thiết lập:

• Fail-Close: mất khí → van đóng (phổ biến nhất).

• Fail-Open: mất khí → van mở (ít dùng hơn).

Vận hành:

Chỉ cần một đường khí nén để điều khiển.

Van tự hồi về vị trí an toàn khi mất áp hoặc ngắt nguồn.

Khi dùng trong hệ thống an toàn (PCCC, hóa chất), thường kết hợp thêm van điện từ 5/2 hoặc công tắc khẩn (emergency stop).

Van bướm gang điều khiển khí nén tác động kép

Cơ chế hoạt động:

Cấp khí vào cổng A: Piston di chuyển → trục xoay → van mở.

Cấp khí vào cổng B: Piston di chuyển ngược → trục xoay ngược → van đóng.

Khi ngắt khí: Van giữ nguyên vị trí hiện tại (vì không có lò xo hồi).

Vận hành:

Hoạt động nhờ 2 tín hiệu khí nén riêng biệt (đóng/mở).

Có thể tích hợp bộ điều khiển tuyến tính (positioner) nếu cần điều chỉnh góc mở theo % (ví dụ 30%, 50%, 70%).

Khi cần dừng, chỉ việc ngắt tín hiệu khí cả hai đầu – van giữ nguyên trạng thái.

Đơn vị phân phối sản phẩm chính hãng

Hiện nay, Công ty TNHH thương mại Tuấn Hưng Phát  là đơn vị phân phối van bướm gang điều khiển khí nén chính hãng tại Việt Nam.
Chúng tôi cung cấp các dòng van của Haitima –  Đài Loan, KosaPlus – Hàn Quốc với đầy đủ CO, CQ, bảo hành 12–18 tháng.

• Cam kết hàng chính hãng 100%.
• Giá cạnh tranh, chiết khấu cao cho đại lý.
• Hỗ trợ kỹ thuật – hướng dẫn lắp đặt tận nơi.


👉 Liên hệ ngay Hotline: 0962.498.686 hoặc Email: nam@tuanhungphat.vn để được tư vấn, báo giá chi tiết và lựa chọn mẫu van bướm gang điều khiển khí nén phù hợp nhất cho hệ thống của bạn.
