Van bướm gang điều khiển điện

Van bướm gang điều khiển điện

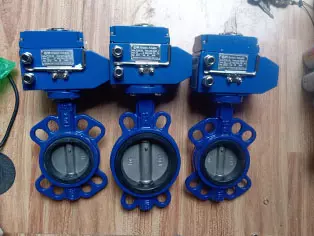

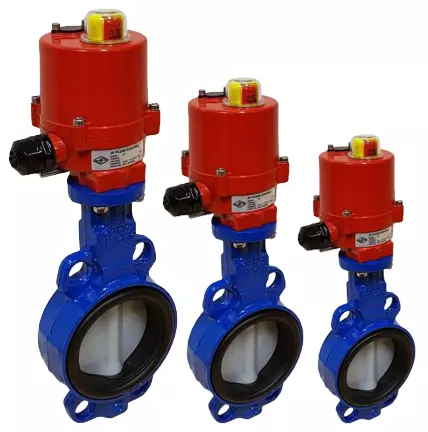

Van bướm gang điều khiển điện  là một giải pháp tối ưu  và lâu dài để điều khiển bật / tắt từ xa trong các ngành công nghiệp .Van có đĩa gang và zoang EPDM. Bộ điều khiển điện sử dụng nguồn điện 24V,220V,380V và tạo ra mô-men xoắn mở 40 Nm để xoay van từ 0-90 độ trong 7 giây. Với hai công tắc, có thể cài đặt đúng (AC hoặc DC).

Van  điều khiển 3 điểm: bên cạnh hai tiếp điểm để cấp nguồn (cộng và trừ), có một tín hiệu để mở (trừ) và một tín hiệu để đóng (trừ). Van bướm có mặt bích kiểu lug để kết nối nó với đường ống, đường kính danh nghĩa của DN 65 mm và được đánh giá lên tới 12 bar đối với chất lỏng không nguy hiểm. Xin lưu ý rằng áp suất tối đa có thể sai lệch dựa trên loại trung bình, vì vậy hãy kiểm tra cẩn thận biểu dữ liệu.

Van bướm có đĩa bọc polyamide GGG40 là tùy chọn tiêu chuẩn. Zoang  EPDM trong van cho phép phạm vi nhiệt độ từ -10 ° C đến 110 ° C. Thiết bị truyền động có vỏ bằng gang chắc chắn, nhỏ gọn (sơn tĩnh điện) và có khả năng chống bụi và ẩm (được chứng nhận IP67), miễn là cáp có kích thước phù hợp được lắp đặt chính xác,bộ điều khiển điện  có tính năng ghi đè thủ công và có chỉ báo vị trí ở trên cùng. Thiết bị truyền động được gắn trên van bướm thông qua mặt bích ISO 5211 F05 (11 mm).

Nguyên lý hoạt động và ưu điểm của van

* Nguyên lý hoạt động

 Van bướm gang điều khiển điện hoạt động có vòng tua. Đĩa van xoay 1/4 có thể mở hoặc đóng bất cứ khi nào tay cầm quay 90 độ (một phần tư vòng).

Chức năng chính của van này là để kiểm soát dòng chảy của chất lỏng thông qua một phần của đường ống. Khi van ở vị trí khép kín , cánh van ( đĩa van) xoay theo trục van vuông góc cho phép với dòng chảy. Khi cánh van quay theo trục van, cánh ép vào gioăng nằm trong thân van tới vị trí mở hoàn toàn hoặc đóng hoàn toàn. Do đó mà van bướm là loại van cho phép mở và đóng cửa nhanh chóng.

Khi được cấp nguồn điện 24V, 220V, 380V động cơ xoay chuyển động tác động lên trục và cánh van xoay hêt 1 hành trình là 1 góc 90 độ thì xảy ra hiện tưởng đóng và mở van.

* Ưu điểm

– Không có nguy cơ tràn nước do lá van đóng nhanh (7 giây).

– Các  phần có thể thay thế mới nếu sảy ra sự cố hư hỏng

– Van chỉ sử dụng điện trong quá trình hoạt động đóng mở van

– Van có độ chống mài mòn  cao vì chất lỏng chảy theo đường thẳng.

– Van có đầy đủ kích thước từ DN50 đến DN1200

-Van có thể được sử dụng cho cả chất lỏng và khí.

– Thích hợp cho ngành công nghiệp xăng, dầu,nhớt.

– Bảo hành 12 tháng theo quy định của nhà sản xuất

– Hộ trợ vận chuyển và lắp đặt
