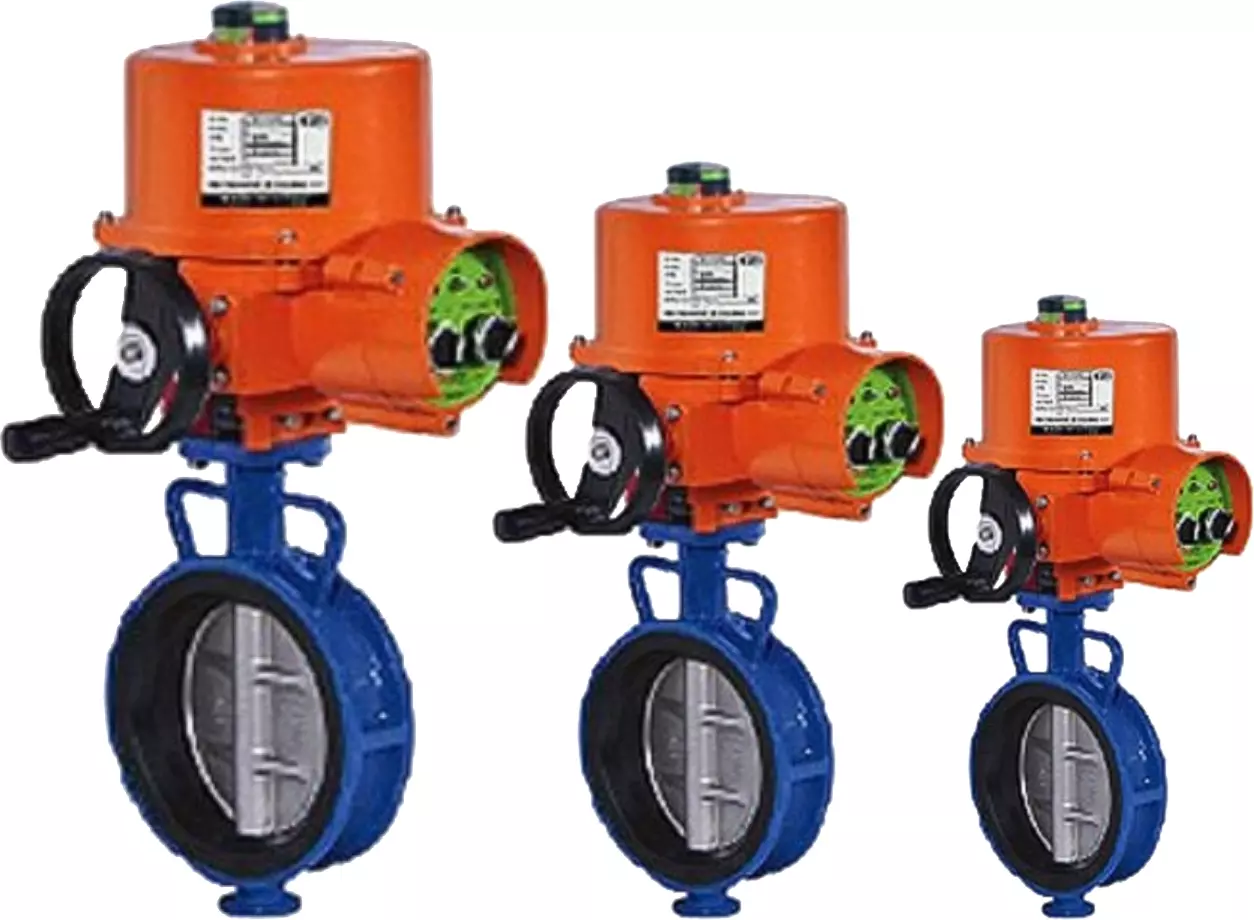

Van bướm điều khiển điện tuyến tính

Van bướm điều khiển điện tuyến tính

Van bướm điều khiển điện tuyến tính có chức năng chính là đóng và mở đường ống có nhiều trạng thái mở khác nhau, nhiều vị trí mở khác nhau.Van bướm điều khiển điện tuyến tính với tín hiệu điều khiển 4 – 20mA hoặc 0 – 10V.DC; Tín hiệu “input” analog sẽ kiểm soát, điều khiển van đóng mở theo các góc mà tín hiệu đưa vào, đồng thời hiển thị vị trí góc mở của van là bao nhiêu: 10, 20, 25, 45… độ thông qua màn hình điều khiển từ xa. Tùy vào nhu cầu điều tiết mà kỹ thuật viên vận hành có thể thay đổi góc mở của van, giúp hệ thống đạt hiệu suất cao nhất.

Van bướm điều khiển điện tuyến tính sử dụng được cho đa dạng các môi trường: Người ta có thể dùng van cho rất nhiều môi trường khác nhau bao gồm: nước sạch, nước thải, khí nén, xi măng, nước uống, đồ uống, thực phẩm.v.v…

Sử dụng được cho môi trường có nhiệt độ cao từ -20 ~ 220 độ C

– Chống ăn mòn, bền với thời tiết, môi trường

– Đa dạng về kích thước từ 50A, 65A, 80A,… 1200A

 Cấu tạo van bướm điều khiển điện tuyến tính

 Cũng giống như các loại van bướm có bộ điều khiển khác van bướm điều khiển điện tuyến tính cũng có cầu tạo chính bởi hai phần

* Phần van bướm : thân van và lá van được làm từ nhiều chất liệu khác nhau như inox,gang,nhựa,…phù hợp với nhiều yeu cầu sử dụng trục van được làm từ inox để có độ chính xác và hoạt động ổn định cho van, van có nhiều kiểu kết nối như lắp bích,ren,hàn,…

* Bộ điều khiển điện tuyến tính : là bộ điều khiển van chuyển đổi tín hiệu điều khiển sang mức độ xoay theo tỷ lệ và di chuyển bộ truyền động đến vị trí đó.

 Bộ điều khiển điện tuyến tính giúp cho van điều tiết được lưu lượng của lưu chất trên đường ống. Lưu chất qua van sẽ được điều tiết tùy theo nhu cầu và sẽ biến đổi, thay đổi theo những góc khác nhau khi nó có dòng điện biến đổi từ 4 ~ 20mA.

Tín hiệu đầu vào có thể lấy từ các thiết bị

Bộ điều khiển điện tuyến tính này có thể lắp đặt vào các thiết bị đi kèm tạo thành van điều khiển tuyến tính. Phổ biến nhất hiện nay có 2 dòng chính là van bướm điều khiển điện tuyến tính và van bi điều khiển điện tuyến tính. Ngoài ra chúng ta cũng có các loại van 2 cửa điều khiển điện tuyến tính, van 3 ngã điều khiển điện tuyến tính và van cầu điều khiển tuyến tính

• Cảm biến áp suất
• Cảm biến nhiệt độ
• Đồng hồ tiếp điểm điện 3 kim
• Cảm biến lưu lượng

Ưu điểm

Tùy theo mục đích sử dụng trong môi trường gì mà ta có thể lựa chọn phù hợp từng chất liệu van bướm, nếu trong môi trường nước sạch, nước không có hóa chất ăn mòn thì ta có thể lựa chọn dòng van bướm thân gang, nhựa,.. và nếu van được lắp trong môi trường nước thải có hóa chất hoặc axit ăn mòn thì ta phải dùng van bướm toàn thân bằng inox 304

Các bộ phận của van có thể tháo rời nếu xảy ra sự cố hoặc thay đổi từng bộ phận của van.Van bướm điều khiển điện tuyến tính có độ chính xác cao được sử dụng rộng rãi trong công nghiệp hay cấu trúc đường ống phức tạp với độ lưu lượng qua van ko ổn định,van có thể mở với nhiều góc tùy thuộc vào áp suất nhiệt độ và lưu lượng của dòng chảy.có nhiều mẫu mã và chất liệu để người sử dụng lựa  chọn sao cho hợp lis với nhu cầu sử dụng ,hàng được nhập khẩu trực tiếp lên giá cả hợp lí ,hiện tại hàng có sãn trong đầy đủ giấy tờ hợp lệ mà bảo hành của nhà sản xuất.
