Van bi lắp ren điều khiển khí nén

Van bi lắp ren điều khiển khí nén

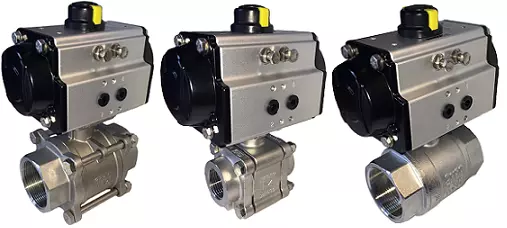

Van bi điều khiển khí nén lắp ren thuộc loại van điều khiển bằng khí nén trong đó thân van là một loại van bi inox (có thể loại 2 mảnh hoặc 3 mảnh, 2 cửa hoặc 3 cửa – vật liệu bằng inox 304, 316 ) được điều khiển bằng lực thông qua một bộ tác động khí nén (actutor).

Van loại lắp ren này phổ biến cho các đường ống size nhỏ (10 – 50A)

Van bi điều khiển khí nén được đóng hoặc mở khi chúng ta cấp khí nén cho bộ tác động khí. Cũng có loại van bi khí nén tác động đơn, tự phản hồi nó sẽ ở nguyên trạng thái đóng hoặc trạng thái mở do chúng ta cài đặt.

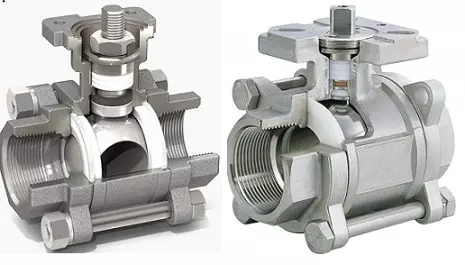

Cấu tạo của van bi lắp ren điều khiển khí nén

Đối với van điều khiển khí nén nói chung và van bi điều khiển khí nén nói riêng thì luôn luôn được cấu tạo từ 2 thành phần chính:

Thành phần van cơ : Van bi

Thành phần van cơ này được hiểu là phần chịu tác động của cơ khí, vận hành hoàn toàn bằng cơ, nó chính là 1 thân của van bi, được làm bằng vật liệu inox 304, 316 hoặc có thể bằng nhựa tùy nhu cầu sử dụng. Van bi có thể là 2 ngã, hoặc 3 ngã cũng tùy vào chức năng và nhu cầu của người sử dụng.

– Thân :được sản xuất từ  nguyên liệu  inox . Là bộ phận chính để lắp ghép các thành của thân bi chi tiết cấu thành sản phẩm.

– Bi : hay còn gọi là đĩa van có cấu tạo hình cầu và được đục lỗ xuyên tâm. Bi được làm từ thép chống dỉ có độ cứng cao và độ ăn mòn thấp.Là chi tiết chính trong việc đóng mở van,bi được cố định bởi gioăng làm kín.

– Trục : là bộ phận kết nối và truyền lực từ tay gạt, tay quay vô lăng. Bộ phận truyên động tới bi, trục van được làm từ hợp kim cứng ít bị ăn mòn.

– Giăng làm kín : có chức năng làm kín cho trục van. Bi van các giăng làm kín này được chế tạo từ teflon hoặc cao su chịu lực vá các vật mềm. Có tác dụng làm kín các chi tiết cấu thành nên van.

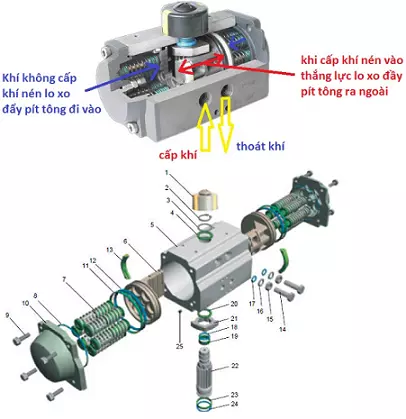

Thành phần điều khiển khí nén – pneumatic actuator :

Thành phần này là thành phần chính giúp cho quá trình đóng mở van hoàn toàn tự động. Dưới sự tác động của lực khí nén khi cấp khí nén, sẽ làm cho xy lanh của chúng ta quay 1 góc 90 độ. Xy lanh được nối trực tiếp với trục của van bi nên cũng làm trục van bi quay 1 góc 90 độ. Từ đó giúp cho van đóng hoặc mở.

Ưu điểm

– Vì van dùng hệ thống khí nén nên độ an toàn rất cao ( không xảy ra các hiện tượng cháy, nổ)

– Van là van bi nên có khả năng chịu áp lực làm việc rất lớn có thể lên đến 60bar

– Van cũng là van bi nên lưu lượng môi chất qua van là không bị ảnh hưởng

– Van bi là vật liệu inox nên thích hợp với rất nhiều các môi trường khách nhau: khí nén, nước sạch, nước thải, v.v.

– Kích thước van nhỏ gọn, thích hợp cho những không gian chật hẹp nên bố trí vị trí lắp đặt dễ dàng

Ứng dụng van bi lắp ren điều khiển khí nén

Van bi điều khiển khí nén được sử dụng trong các nhà máy như:

•  Nhà máy sử lý nước thải.
•  Nhà máy nước sạch.
•  Nhà máy hoá chất.
•  Nhà máy xi măng.
•  Nhà máy thực phẩm…..

Van bi là loại van phục vụ cho ngành công nghiệp, kỹ thuật, sản xuất và khoa học. Lựa chọn đúng loại van, đúng chất lượng có thể quyết định tới sự thành công hay không thành công của hệ thống hay quá trình vận hành.

Van bi lắp ren điều khiển khí nén được sử dụng rất nhiều tại các hệ thống đường ống nhà máy sản đồ uống như: Bia, rượu, đường, sữa, nước giải khát. Các hệ thống dùng cho hóa chất, viện hóa học, viện hóa chất. Ngoài ra van bi dùng cho các điều kiện hơi nước, nước nóng nước lạnh,…
