Van bi lắp bích điều khiển điện

Van bi lắp bích điều khiển điện

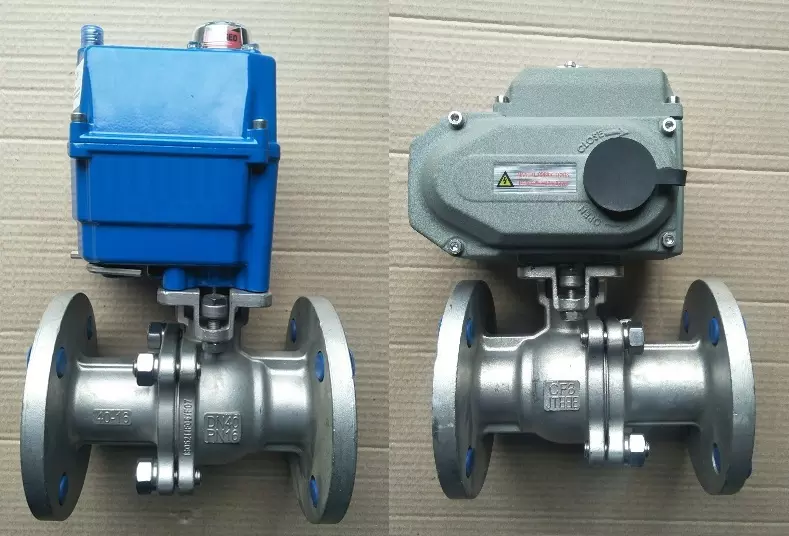

Van bi lắp bích điều khiển điện là loại van thuộc van bi có sử dụng động cơ điều khiển van bằng năng lượng điện (động cơ điện actuator) để điều khiển dòng lưu chất theo tín hiệu từ thiết bị trung tâm như BMS để đảm bảo vận hành hiệu quả hệ thống. Kích thước của van bi điều khiển bằng điện có từ DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150. Từ DN50 trở xuống thường người ta dùng nối ren còn từ DN50 trở lên tới DN150 người ta sử dụng nối bích. Trong một số trường hợp đặc biệt chúng ta vẫn sử dụng van bi điều khiển nối bích cho những DN từ 50 trở xuống cho một số ứng dụng hệ hơi, áp lực cao…

Khái quát chung về van bi lắp bích điều khiển điện

Van bi là van điều tiết dòng chảy lưu lượng, có góc độ quay là 1/4 và dòng lưu lượng đi thẳng thông qua bộ phận lõi của van. Van bi cho phép ngắt và / hoặc mục đích kiểm soát lưu lượng chất trong hệ thống đường ống qua van. Van bi có một phận là bóng dạng tròn và đóng mở van theo dạng xoay góc 1/4, bộ bóng van kết hợp với ghế tròn đệm. Ghế đệm này cho phép đóng chặt khi cần thiết. Chất liệu và mức áp suất của van bi được sử dụng quyết định nên loại ghế được yêu cầu. Ví dụ, van bi được dùng môi chất nước thông thường thì phần bi và phần ghế đệm sẽ có chất liệu khác với van bi được chế tạo cho hệ dung môi hóa chất hay dầu khí xăng dầu.

Van bi có một số điểm ưu việt và thường được coi là vượt trội so với các loại khác trong hệ van công nghiệp. Van bi rất dễ sử dụng và có thể duy trì và điều tiết được ba nhân tố đó là: áp lực làm việc cao, khối lượng lưu chất lớn và lưu lượng nhiệt độ cao. Những ưu điểm khác của van bi được cho là những thiết bị có thiết kế hiệu quả mà có thể mua với một mức giá thấp và có tuổi thọ sản phẩm lâu dài.

Thêm vào đó là yếu tố thiết kế điều tiết lưu chất làm cho van bi dễ dàng hơn trong vận hành mà không lo ngại về áp lực tải, các yếu tố này được xem là ưu thế hơn so với van bướm và van cầu. Thiết kế van bi cho phép khả năng để sửa chữa ghế van nếu có vấn đề phát sinh và cả những vấn đề về việc đóng van mà không cần phải bỏ đi phần thân của van.

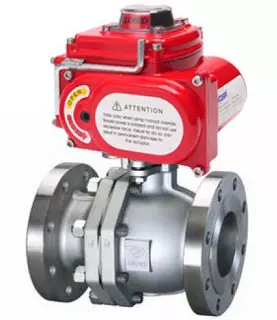

Van bi lắp bích điều khiển điện là loại van tự động vận hành bằng bộ điều khiển điện được cấp nguồn điện chủ yếu ở đây là 220V. Có 2 dạng Mở/Đóng của bộ điều khiển đó là: ON/OFF và tuyến tính. Van bi có nhiều chất liệu đa dạng như: INOX, GANG, NHỰA . Van được kết nối với ống nhờ mặt bích tạo độ chắc chắn và bền bỉ hơn cho van đảm bảo không sảy ra hiện tượng rò rỉ chất lỏng ,…

Nguyên lý hoạt động và ưu điểm của van

* Nguyên lý hoạt động

Nguyên lý hoạt động cơ bản của dòng van bi điều khiển điện dạng ON. OFF:

– Chúng ta có thể setup van ở trạng thái thường đóng hoặc thường mở. Ví dụ thông thường nhất là van ở trạng thái thường đóng. Chúng ta có thể quan sát trạng thái của van qua cửa sổ quan sát phía trên cùng của bộ điều khiển.

– Khi chúng ta cấp điện cho van có thể điện áp 24, 220V, 110V, 380V thì mô tơ của van sẽ hoạt động, mô tơ điện này sẽ làm cho cơ cấu trục bánh răng quay và chuyển nó thành trục của van bi quay.

– Hiện tượng quay của trục van bi giúp van bi chuyển trạng thái từ đóng sang mở hoặc ngược lại từ mở sang đóng

– Trong bộ điều khiển sẽ có một công tắc giới hạn hành trình giúp cho trục của van bi chỉ quay 1 góc nhất định: Thông thường sẽ quay 1 góc 90 độ, khi đó van sẽ chuyển sang trạng thái đóng hoàn toàn hoặc mở hoàn toàn.

– Khi van quay 90 độ thì dòng điện sẽ tự ngắt do công tắc giới hạn hành trình tác động. Như vậy trong suốt quá trình mở van thì động cơ không hề phải hoạt động khác với dòng van điện từ. Làm tăng tuổi thọ cho thiết bị

– Và khi chúng ta cần trở lại trạng thái đóng thì chuyển mạch và cấp điện và van sẽ thực hiện hành trình đối nghịch trở về trạng thái đóng

* Ưu điểm

– Vì van bi lắp bích điều khiển điện có cấu tạo lỗ van là nơi tiếp xúc với chất lỏng, nhưng nó không nằm trên đường đi của dòng chất, nên không sinh ra ma sát. Van tự động ngắt khi chạy hết 1 lập trình do không bị ngâm điện. Vì vậy tuổi thọ van cũng rất cao.

-Van bi lắp bích điều khiển điện được thiết kế không có vật cản nằm trên đường đi của lưu chất nên, chịu được áp lực lớn so với van điện từ.

– Van bi lắp bích điều khiển điện INOX dùng đa dạng nhất trong các loại chất liệu, chống rỉ, chống ăn mòn, hoạt động nhiều điều kiện khắc nhiệt như axit, áp suất, hơi nóng, hóa chất và đặc biệt chịu nhiệt độ lên đến 180 độ C có thể lên đên 200 độ C nhưng trong thời gian được cho phép nhất định.
