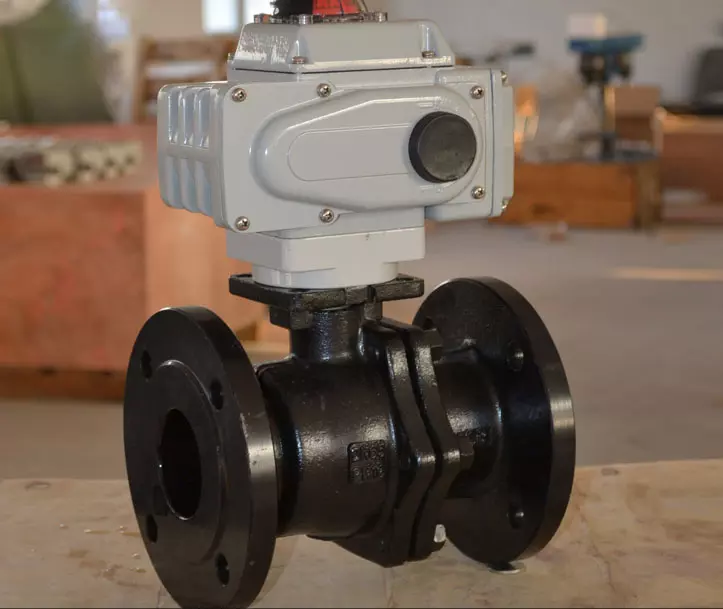

Van bi gang mặt bích điều khiển điện

Van bi gang mặt bích điều khiển điện

Là loại van được thao tác đóng mở bởi 1 đầu điều khiển bằng mô tơ có điện áp 24V, 220V, 380V. Van có thể gửi tín hiệu đến tủ PLC để điều khiển được ứng dụng rộng rãi trong các ngành công nghiệp cấp thoát nước, hệ dẫn khí, nước thải.Các size kích thước thường sử dụng từ DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400.Chất liệu cấu tạo từ gang có giá thành rẻ nhưng vẫn đủ tiêu chuẩn chịu được áp lực nhiệt độ cũng như sự bào mòn của lưu chất.

Nguyên lí hoạt động và ưu nhược điểm của van

* Nguyên lý hoạt động

Ở bài viết này chúng tôi xin đưa ra nguyên lý hoạt động cơ bản của dòng van bi điều khiển điện dạng ON/OFF :

– Chúng ta có thể setup van ở trạng thái thường đóng hoặc thường mở. Ví dụ thông thường nhất là van ở trạng thái thường đóng. Chúng ta có thể quan sát trạng thái của van qua cửa sổ quan sát phía trên cùng của bộ điều khiển.

– Khi chúng ta cấp điện cho van có thể điện áp 24, 220V, 110V, 380V thì mô tơ của van sẽ hoạt động, mô tơ điện này sẽ làm cho cơ cấu trục bánh răng quay và chuyển nó thành trục của van bi quay.

– Hiện tượng quay của trục van bi giúp van bi chuyển trạng thái từ đóng sang mở hoặc ngược lại từ mở sang đóng

– Trong bộ điều khiển sẽ có một công tắc giới hạn hành trình giúp cho trục của van bi chỉ quay 1 góc nhất định: Thông thường sẽ quay 1 góc 90 độ, khi đó van sẽ chuyển sang trạng thái đóng hoàn toàn hoặc mở hoàn toàn.

– Khi van quay 90 độ thì dòng điện sẽ tự ngắt do công tắc giới hạn hành trình tác động. Như vậy trong suốt quá trình mở van thì động cơ không hề phải hoạt động khác với dòng van điện từ. Làm tăng tuổi thọ cho thiết bị

– Và khi chúng ta cần trở lại trạng thái đóng thì chuyển mạch và cấp điện và van sẽ thực hiện hành trình đối nghịch trở về trạng thái đóng

* Ưu nhược điểm của van

 Ưu điểm :

Khi sử dụng van bi gang mặt bích điều khiển điện có những ưu điểm như sau:

– Kiểu lắp : mặt bích thuận lợi trong khâu lắp đặt

– Dạng van bi nên lưu lượng qua van không hề bị ảnh hương

– Có thể thay thế từng bộ phận một khi gặp sự cố, vân đề: bộ phận điều khiển, bộ phận van cơ

– Van được sử dụng nhiều loại điện áp: 220V, 380V, 24V ( Thông dụng nhất vẫn là loại 220V)

– Van bi thường sử dụng chịu được nhiệt độ cao 180 độ C, có những trường hợp cá biệt trong thời gian không quá lâu có thể sử dụng cho môi trường nhiệt độ lên đến 220 độ C

– Van là kiểu van bi nên chịu được áp lực lớn hơn so với van điện từ : PN16, PN25

– Van kiểu van bi nên có cơ cấu, cấu tạo rất bền vững, tuổi thọ tăng cao

 Nhược điểm :

So với dòng van điện từ thì van bi điều khiển điện có nhược điểm trừ 3 nhược điểm như sau:

– Thể tích van không nhỏ gọn như van điện từ

– Thời gian đóng mở lâu hơn từ 8-20s trong khi van điện từ đóng mở ngay tức thì

– Trọng lượng nặng hơn và chi phí có phần hơi cao
