Van bi điều khiển khí nén
1 Van bi điều khiển khí nén là gì
Là dòng van khá mới xuất hiện trên thị trương hiện nay về cơ bản van bi điều khiển khí nén đơn giản là phần cụm van bi được điều khiển bằng bộ khí nén lắp đặt bên trên.Loại van này có nhiều sự ưu việt lớn như tính tự động hóa cao lắp đặt được trong các môi trường khó không gian chật hẹp độc hại mà không cần người đến vận hành trực tiếp
2 Cấu tạo và nguyên lý hoạt động của van bi điều khiển khí nén
Van bi điều khiển khí nén có cấu tạo gồm 2 bộ phận chính
Cấu tạo
Phần van bi cơ học
Có thế làm bằng nhiều chất liệu như Inox gang thép nhựa với đa dạng kiểu kết nối tùy vào mục đính sử dụng mà phần van bi có kết cấu chất liệu khác nhau tóm gọn lại như sau
+ phần thân van: là bộ phận chính của van có cấu tạo đã dạng như thân kết nối bích , ren, 2 thân, 3 thân ,3 ngã ,…
+ phần bi van: là bộ phận cho phép hay ngăn cản dòng lưu chất chảy qua cấu tạo như một khối cầu tròn được khoét rống vừa với kích thước DN của đường ống
+ phần trục van: là bộ phận kết nối và truyền lực từ bộ điều khiển xuống van
+ phần goăng kín: đóng vai trò như tên gọi đó là làm kín các bề mặt tiếp xúc của van thường được làm bằng PTFE (Teflon)
Phần điều khiển
Thiết bị truyền động bằng khí nén hay còn được gọi là “đầu khí nén”, tên tiếng anh là Pneumatic actuator, khi hoạt động van sử dụng áp suất của khí nén để tạo ra lực quay góc ¼ (góc 90 độ.)
nguyên lý hoạt động của van bi điều khiển khí nén
Về cơ bản van bi điều khiển khí nén hoạt động theo cơ chế chuyển đổi áp xuất khí nén thành lực quay thông qua bộ điều khiển
Khi khí nén đi vào bên trong pitong sẽ đẩy trục tịnh tiến theo một hướng nhất định bằng áp xuất khí,thông qua trục truyền động sẽ đưa chuyển động thẳng tịnh tiến thành chuyển động quay tròn một góc 90 độ vừa đúng bằng góc độ đóng mở của van bi.
Phân loại van bi điều khiển điện
Có thế phân loại theo những yếu tố sau
Phân loại theo phương thức tác động :
- Van bi tác động đơn
- Van bi tác động kép
Phân loại theo chất liệu
- Van bi inox : được xem như dòng van chất lượng cao nhất có khả năng chịu được các môi trường khắc nghiệt an toàn với sức khỏe con người và chống bám bẩn bề mặt cực tốt nên đây là dòng van được sử dựng rồng rãi trong ngành thực phẩm đồ uống
- Van bi đồng : có khả năng sử dụng được trong môi trường có nhiệt độ cao ngoài ra còn sử dụng được trong các hệ thống khí gas
- Van bi nhựa : là dòng van có khả năng chịu được ăn mòn cao chuyên sử dùng trong các môi trường hóa chất và cũng là dòng van có giá thành rẻ nhất

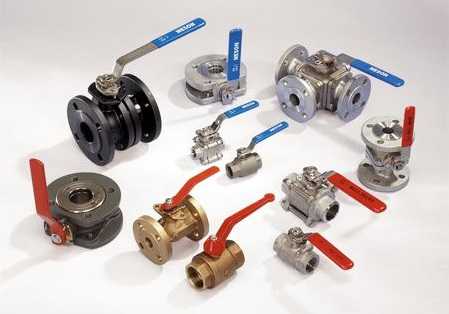

Phân loại theo kiểu kết nối
- Van bi kết nối mặt bích: đa dạng về kích cỡ kiểu kết nối chắc chắn ổng định cao và thay thế dễ dàng
- Van bi kết nối ren : là kiểu va phổ biến nhất trong công nghiệp lần dân dụng với kiểu kết nối ren dễ dàng và đa dụng, tuy nhiên đối với van ren chỉ có kích cỡ khá hạn chế đó là từ DN50 trở xuống
- Van bi kết nối rắc co : là phương pháp kết nối rất tiện dụng giúp cho việc kết nối thay thế lắp đặt trở nên dễ dàng và nhanh chóng hơn
- Van bi kết nối hàn : là kết nối thường sử dụng trong các hệ thống cố định không yêu cầu thay thế nhiều và tránh tuyệt đối hiện tượng rò rỉ lưu chất ở phần kết nối điều thường sảy ra ở các kiểu kết nối khác
Phân loại theo hướng dòng chảy
- Van bi điều khiển 2 ngã
- Van bi điều khiển 3 ngã
các thương hiệu van bi điều khiển khí nén
Hiện nay trên trị trường đã xuất hiện vô cùng nhiều thương hiệu đến từ khắp nơi trên thế giới cùng với chất lượng khác nhau. ở vị trí người tiêu dùng thì điều đó khiến cho việc lựa chọn được một dòng van cảu một thương hiệu phù hợp trở nên khó khắn. Dưới đây là những thương hiệu van chất lượng có xuất xứ rõ ràng mà khách hàng có thể tham khảo
Haitima đài loan
Là một thương hiệu lâu đời đến từ Đài Loan xuất hiện phổ biến trên thế giới với giá thành phải chăng kèm theo chất lượng ưu việt không thua kém gì các thương hiệu đến từ Nhật Bản Hàn Quốc .vì thế thương hiệu Haitima được rất nhiều doanh nghiệp tin dùng
Hình ảnh
Kosaplus Hàn Quốc
Nhắc đến Hàn quốc thì chúng ta không cần phải nhắc đến vấn đề chất lượng nữa vì Hàn quốc Từ lâu đã là nơi sản xuất ra các sản phẩm có tiêu chuẩn vô cùng cao .Kosaplus với kinh nghiệm sản xuất thiết khị khí nén hàng chục năm với tiêu chí luôn luôn cải tiến và đưa ra thị trường những dòng sản phẩm mới nhất và tốt nhất
Bảo trì van
Trong quá trình sử dụng van thì việc bảo trì bảo dưỡng van là không thể thiếu để van hoạt động được trơn tru mượt mà nhất thì nên bảo trì 6 tháng 1 lần
Quá tình bảo trì van thường được diễn ra theo các bước sau
B1: Rút tòan bộ lưu chất ra khỏi đường ống
B2 : kiểm tra sơ bộ bên ngoài van xem có bất thường về mặt hình thức hay không
B3 : tháo toàn bộ van kiểm tra bộ phận goăng kín có bị hở hay thoái hóa không và tiến hành thay thế nếu có hiện tường vỡ hay nứt gioăng
B4 : kiểm tra các trục có bị khô nhớt hay lỏng lẻo không và tiến hành thêm dầu nhớt bôi trơn
B5 : lắp đặt lại van và kiểm tra vận hành lại một lần cuối xem van có hoạt động bình thường hay không
B6 : Sau khi bảo dưỡng xong thì lắp đặt lại van vào vị trí lưu ý xiết chắt các bulong bằng một lực vừa đủ
Ứng dụng của van bi điều khiển khí nén
Van bi điều khiển khí nén được ứng dụng rộng rãi, phổ biến trong khá nhiều lĩnh vực vì khai thác được một cách tối đa năng suất, chức năng, nhiệm vụ của van. Dưới đây là một số ứng dụng điển hình:
- Trong điều khiển nhiệt độ
- Trong điều khiển lưu lượng
- Trong điều khiển áp suất
- Trong sản xuất dùng van điều khiển khí nén vi sinh
- Trong môi trường hóa chất
