Van bi điêu khiển khí nén Geko

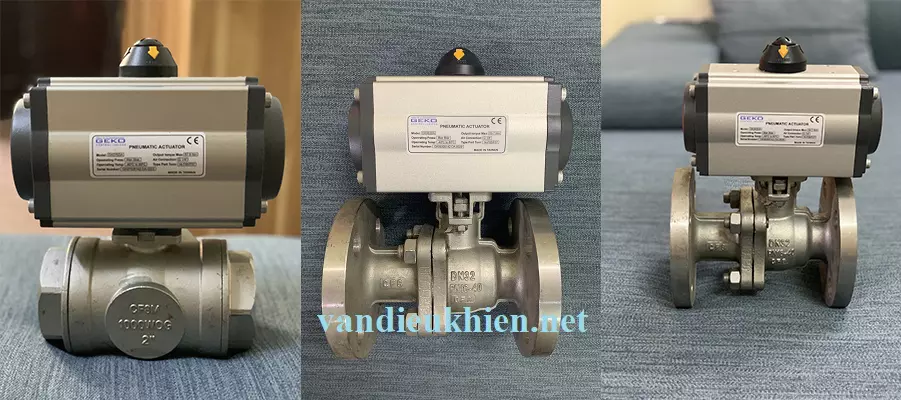

I. Van bi điêu khiển khí nén Geko

1. Giới thiệu

Van bi điều khiển khí nén Geko như chúng ta đã biết là loại tên tuổi của Đài Loan với nhiều tiêu chuẩn đã được thế giới công nhận. Đã được chúng tôi nhập khẩu trực tiếp tại nhà máy với đầy đủ chủng loại số lượng lớn để phục vụ khách hàng.

Tất cả hàng hóa đều có CO,CQ từ nhà máy cung cấp kèo theo đó là hỗ trợ về giá thành cho người sử dụng. Không chỉ có thế mà sản phẩm còn được bảo hành 15 tháng để người sử dụng có thể yên tâm lựa chọn. Ngoài ra sẽ được hỗ trợ mọi thứ từ phía chúng tôi từ vận chuyển và tư vấn lắp đặt.

2. Định nghĩa

Đây là loại van bi có thể là loại lắp bích, lắp ren cũng có thể là loại hàn, 3 ngả , hai ngả  được lắp bộ diều khiển khí nén (xi lanh khí nén) của hang Geko để van đóng mở tự động theo tín hiệu nhận. Van hoạt động hoàn toàn độc lập không cần tới sức lao động mà chỉ cần nguồn khí nén cấp vào đầu khí từ 3 – 8 bar.

Van bi là lựa chọn tối ưu của người sử dụng vì ưu điểm của nó rất nổi bật có thể kể đến là: độ bền cao, chịu nhiệt độ và áp lực cao, niêm phong kín và mở hoàn toàn không gây ảnh hưởng tốc độ cũng như lưu chất đi qua.

Được sử dụng trong các hệ thống nhà máy tự động yêu cầu thao tác chuẩn xác, đóng mở nhanh chóng gảm thiểu lao động và người vận hành.

Van bi điều khiển khí nén Geko thường được lắp trong các hệ thống của các nhà máy như:

• Nhà máy sử lý nước thải
• Nhà máy nước sạch
• Nhà máy hóa chất
• Nhà máy thực phẩm, bia, rượu, nước ngọt,….
• Các đường ống: ga, dầu, hơi, khí,…

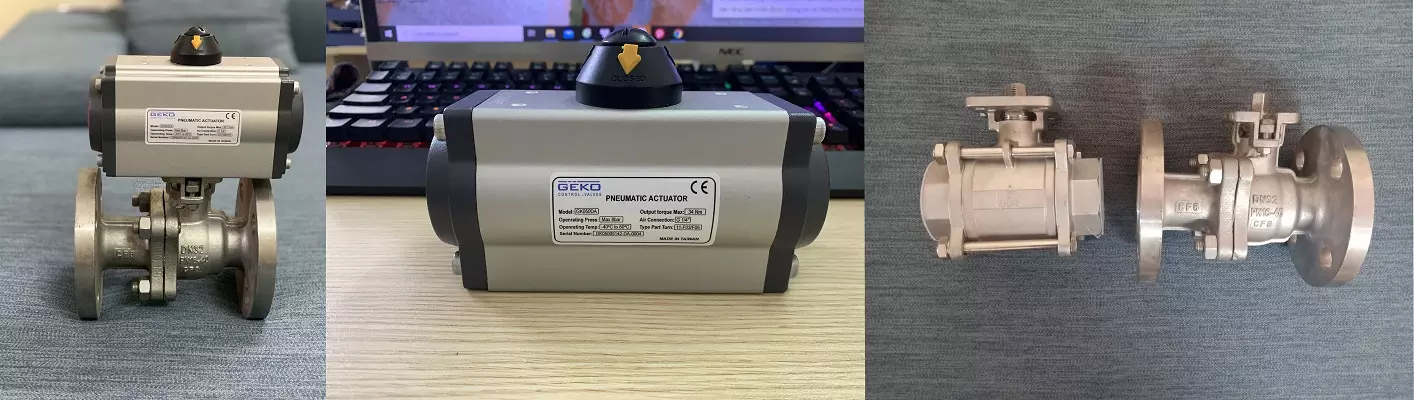

II. Cấu tạo của van bi điều khiển khí nén Geko

Van bi điều khiển khí nén Geko có cấu tạo cũng giống như các loại van điều khiển khí nén khác với cấu tạo của 2 bộ phận quan trọng kết hợp vào.

Có thể hiểu đon giản thao công thức như sau:

Van bi điều khiển khí nén Geko =   Đầu khí nén Geko + Van bi

Ngoài ra còn 1 số phụ kiện đi theo hỗ trợ van như: van điện từ khí nén, đầu hiển thị đóng mở,…Chúng ta sẽ đi vào tìm hiểu từng phần ở bài viết dưới đây

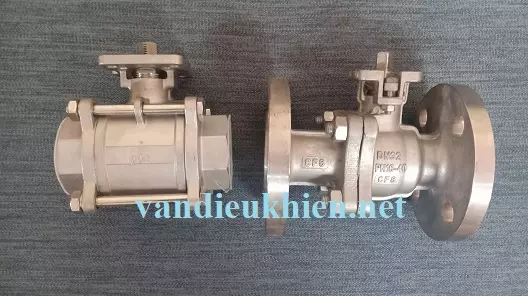

1. Phần van bi

Đây là loại van bi có các thành phần cấu tạo giống như các loại van cơ thông thường điểm đặc biệt ở đây là nó có 1 cái giá để lắp phần đầu điều khiển với thân của van được đúc liều với thân. Van có cấu tạo từ 4 bộ phận đó là:  thân, bi, trục, zoăng, chúng ta sẽ đi vào tìm hiểu bằng bài viết dưới đây.

* Thân van: Được đúc nguyên khối từ nhiều chất liệu khác nhau như inox, nhựa, gang,…là những chất liệu chịu được nhiệt  độ, áp lực rất tốt được đúc thêm phần giá đỡ để lắp đầu khí nén.

* Bi van: được thiết kế hình cầu đục xuyên tâm đường kính của lỗ bằng với đường kính của đường ống, cấu tạo bằng nhiều chất liệu như inox 304, 316, nhựa ,…..

* Trục van: được làm bằng chất liệu thép không rỉ có độ cứng cao khó bị ăn mòn, mài mòn phần này kết nối bi van với bộ phận điều khiển hoạt động.

* Zoăng: là bộ phận làm kín bi với thân van ngăn rò rỉ lưu chất đi qua van, thường được làm bằng chất liệu EPDM đối với loại van nhựa và Teflon đối với với các loại van kim loại, phần này chịu ăn mòn và nhiệt độ khá tốt.

Ngoài các bộ phận chính thì van còn 1 số chi tiết nhỏ khác như: đệm, bulong, ốc,…

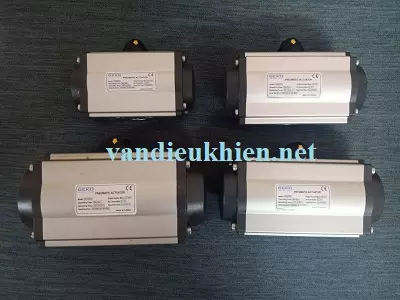

2. Phần đầu điều khiển

Đầu điều khiển khí nén Geko là bộ phận thực hiện công việc tác động lực vào trục van để đóng mở cánh van điều khiển đóng mở hoặc điều tiết lưu lượng.  Và để làm được điều đó thì chúng ta phải có nguồn khí nén cấp vào bộ điều khiển điện với áp lực từ 3 đến 8 bar để van hoạt động chơn chu.

Bộ phận xi lanh khí nén này có 2 loại và 2 kiểu điều khiển khác nhau chúng ta sẽ tìn hiểu 1 chút để hiểu thêm về nó.

* Loại đầu tiên là loại tác động đơn: Đây là loại đầu điều khiển khí nén ít được sử dụng và không thông dụng vì nó có giá thành cao. Loại này hoạt động đơn giản chỉ với 1 nguồn cấp khí để thực hiện đóng mở cùng với lò xo. Hiểu đơn giản là khi ta cấp khí vào đầu khí nén để van đóng hoặc mở và phần lò xo sẽ đẩy xi lanh trở về vĩ trí ban đầu khi ta ngừng cấp khí.

* Loại thứ hai đầu loại tác động kép: loại  này khi hoạt động đóng mở ta phải sử dụng 2 đầu cấp khí 1 bên đóng và 1 bên mở đóng mở hoàn toàn bằng tác động khí nén. Loại này được sử dụng rộng rãi vì có tính ứng dụng cao cùng với đó là giá thành rẻ hơn loại tác động đơn rất nhiều.

* Kiểu điều khiển  On/ Off: đây là kiểu được sử dụng rộng rãi kiểu này cho phép chỉ có thể đóng hoặc mở.

* Kiểu điều khiển tuyến tính: là kiểu đầu khí nén nhận tín hiệu 4-20mpa từ tủ điều tiết khí nén mở theo nhiều góc khác nhau.

III. Gới thiệu 1 số loại van bi điều khiển khí nén Geko mà chúng tôi đang cung cấp

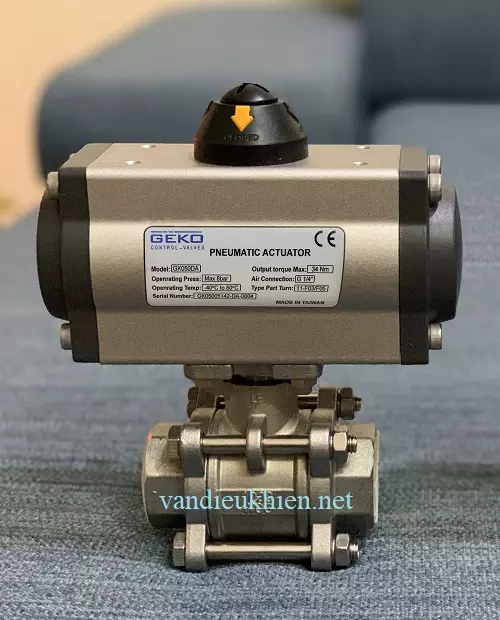

1. Van bi 2 mảnh lắp ren điều khiển khí nén

Là loại van bi 2 mảnh với các size từ DN15 đến DN50 kết nối với đường ống theo kiểu lắp ren vungc chắc mà không cần thiết bị đặc biệt để kết nối. Loại này rất thông dụng sử dụng trong các đường ống nhỏ.

Thông số kĩ thuật

• Kiểu van: Điều khiển khí nén
• Kích thước: DN15 đến DN50
• Chất liệu cấu tạo: inox 201, inox 304.
• Kiểu kết nối: Lắp ren.
• Áp lực làm việc: PN10, PN16, PN25,….
• Nhiệt độ làm việc: 0 – 180 độ
• Chất liệu đầu khí: Hợp kim nhôm
• Tiêu chuẩn: IP67
• Áp lực khí nén: 3 – 8 Bar
• Kiểu điều khiển: On/Off, Tuyến tính.
• Xuất sứ: Đài Loan – Hãng sản xuất: Geko
• Bảo hành 15 tháng

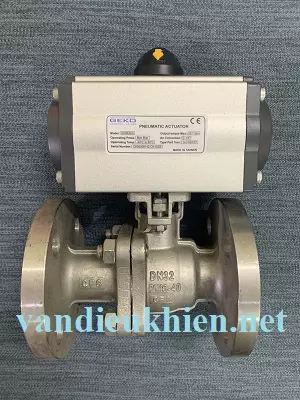

2. Van bi bích điều khiển khí nén

Loại này kết nối với đường ống theo kiểu lắp bích xiết bulong vững chắc với nhiều tiêu chuẩn kết nối. Loại này có kích thước đa dạng từ các kích thước DN15 đến DN300 luôn có sẵn số lượng lớn phục vụ khác hàng.

Thông số kĩ thuật

• Kiểu van: Điều khiển khí nén
• Kích thước: DN15 đến DN300
• Chất liệu cấu tạo: inox 201, inox 304. nhựa, gang,…
• Kiểu kết nối: Lắp bích tiêu chuẩn BS, Jis, DIN, ANSI,..
• Áp lực làm việc: PN10, PN16, PN25,….
• Nhiệt độ làm việc: 0 – 180 độ
• Chất liệu đầu khí: Hợp kim nhôm
• Tiêu chuẩn: IP67
• Áp lực khí nén: 3 – 8 Bar
• Kiểu điều khiển: On/Off, Tuyến tính.
• Xuất sứ: Đài Loan – Hãng sản xuất: Geko
• Bảo hành 15 tháng

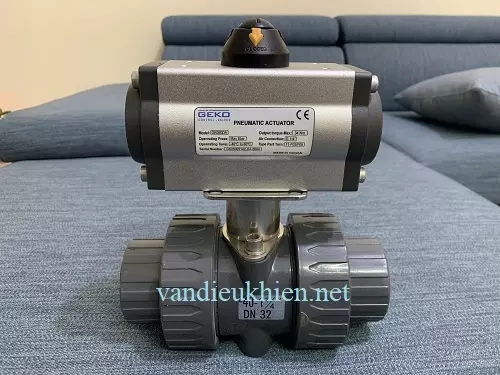

3. Van bi nhựa điều khiển khí nén

Có cấu tạo bằng chất liệu nhựa UPVC, PVC, CPVC,…. có trọng lượng nhẹ, thiết kế nhỏ gọn  chịu được các hóa chất ăn mòn mà kim loại không dùng được. Đặc biệt có 2 kiểu kết nối là rắc co và lắp bích tiện lợi với người sử dụng.

Thông số kĩ thuật

• Kiểu van: Điều khiển khí nén
• Kích thước: DN15 đến DN150
• Chất liệu cấu tạo: PVC, UPVC, CPVC,…
• Kiểu kết nối: Lắp bích, rắc co, dán keo,..
• Áp lực làm việc: PN10, PN16.
• Nhiệt độ làm việc: 0 – 120 độ
• Chất liệu đầu khí: Hợp kim nhôm
• Tiêu chuẩn: IP67
• Áp lực khí nén: 3 – 8 Bar
• Kiểu điều khiển: On/Off, Tuyến tính.
• Xuất sứ: Đài Loan – Hãng sản xuất: Geko
• Bảo hành 15 tháng

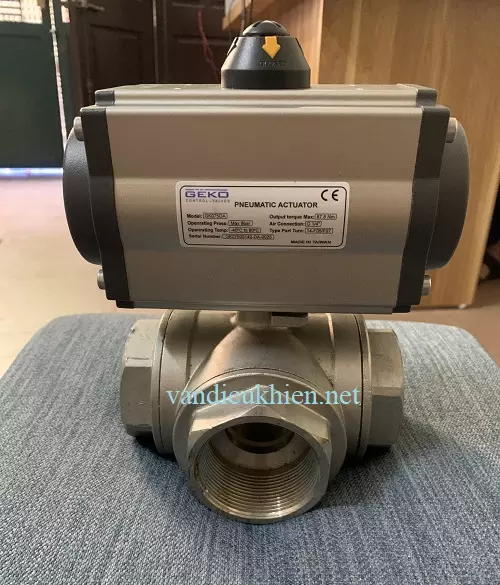

4. Van bi 3 ngả điều khiển khí nén

Là loại van bi điều khiển khí nén có 3 cửa để điều chỉnh hướng đi của lưu chất. Đa dạng về chất liệu cấu tạo như: inox, nhựa,…Có 2 loại đó là loại chữ L và loại chữ T, tùy thuộc vào yêu cầu và mục đích sử dụng mà chúng ta lựa chọn loại co phù hợp.

Thông số kĩ thuật

• Kiểu van: Điều khiển khí nén
• Kích thước: DN15 đến DN300
• Chất liệu cấu tạo: inox 201, inox 304. nhựa, gang,…
• Kiểu kết nối: Lắp bích tiêu chuẩn BS, Jis, DIN, ANSI, lắp ren, rắc co, dán keo,…
• Áp lực làm việc: PN10, PN16, PN25,….
• Nhiệt độ làm việc: 0 – 180 độ
• Chất liệu đầu khí: Hợp kim nhôm
• Tiêu chuẩn: IP67
• Áp lực khí nén: 3 – 8 Bar
• Kiểu điều khiển: On/Off, Tuyến tính.
• Xuất sứ: Đài Loan – Hãng sản xuất: Geko
• Bảo hành 15 tháng
